Hypertherm HSD130 Remote High Frequency Console - Manuel (Page 149)

ENTRETIEN
HySpeed HSD130 RHF Manuel d’instructions 5-39
4. Déconnecter J3.8 de PCB3 et placer un cavalier entre les contacts 1 et 2 sur le connecteur de câble.
a. Effectuer une coupe d’essai. Si l’erreur phase-perte se poursuit, vérifier le câblage entre les connecteurs J3.8
sur le PCB3 et J4.301 sur le CI (PCB4) de la source de courant en contrôlant la continuité entre
– le contact 1 J3.8 au contact 13 J4.301
– le contact 2 J3.8 au contact 14 J4.301.
b. Si le câblage est bon, remplacer le PCB4. Si le câblage est endommagé, réparer ou remplacer les fils
endommagés.
c. Si l’erreur de perte de phase s’éteint pendant que le cavalier est sur J3.8, effectuer une autre coupe et mesurer
la tension phase-phase sur les fusibles F5, F6 et F7. La tension devrait être de 220 V c.a. +/-15 %. Si une des
3 indications de tension est inférieure à 187 V c.a., vérifier les connexions au contacteur et rechercher les
connexions lâches entre le cordon d’alimentation, le contacteur, le transformateur de puissance et le hâcheur.
041938
0
4
1935

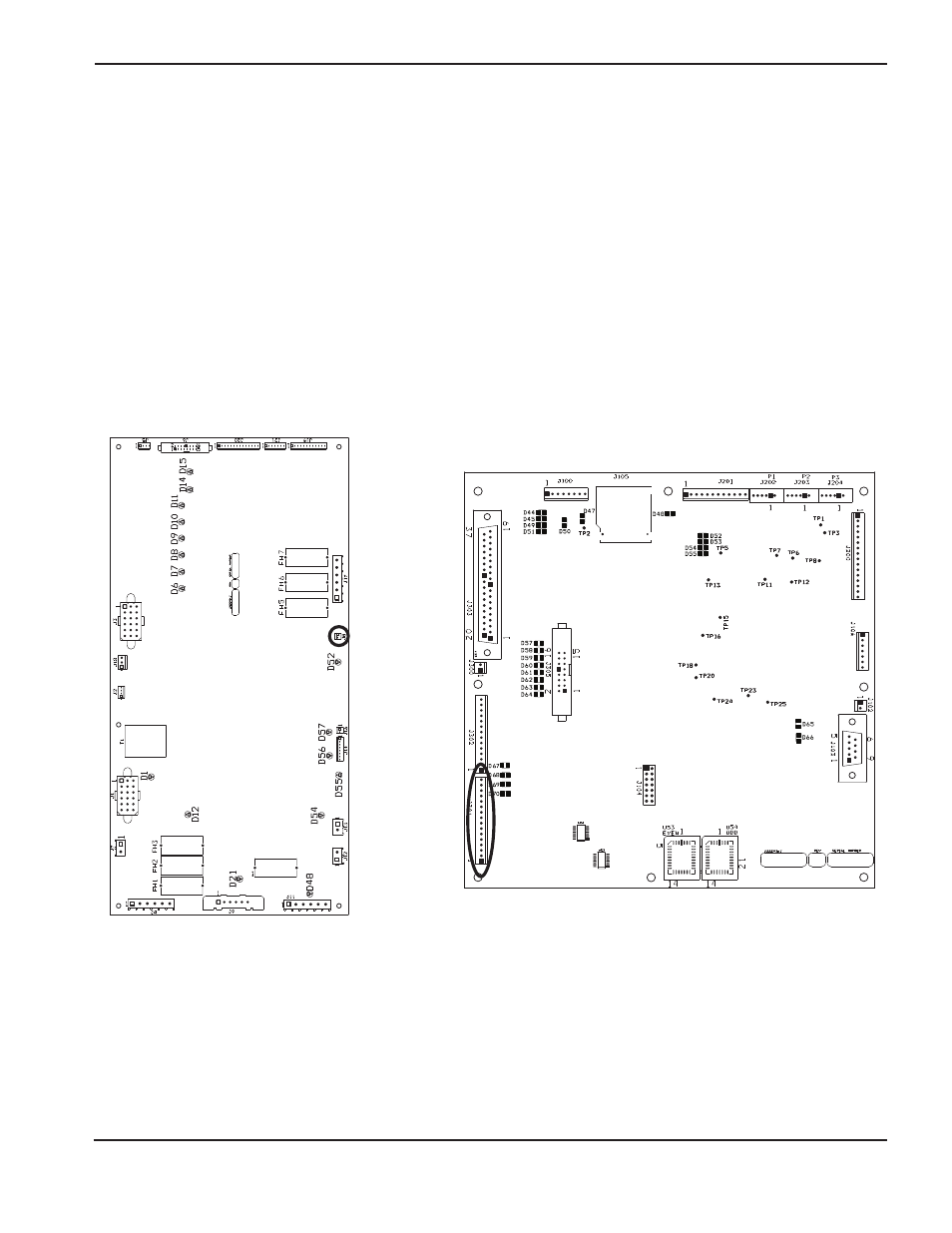

CI de distribution de puissance (PCB3)
CI de commande de la source de courant (PCB4)
