InstallatIon
3-34 HPR400XD Manual Gas – 806172 Révision 3

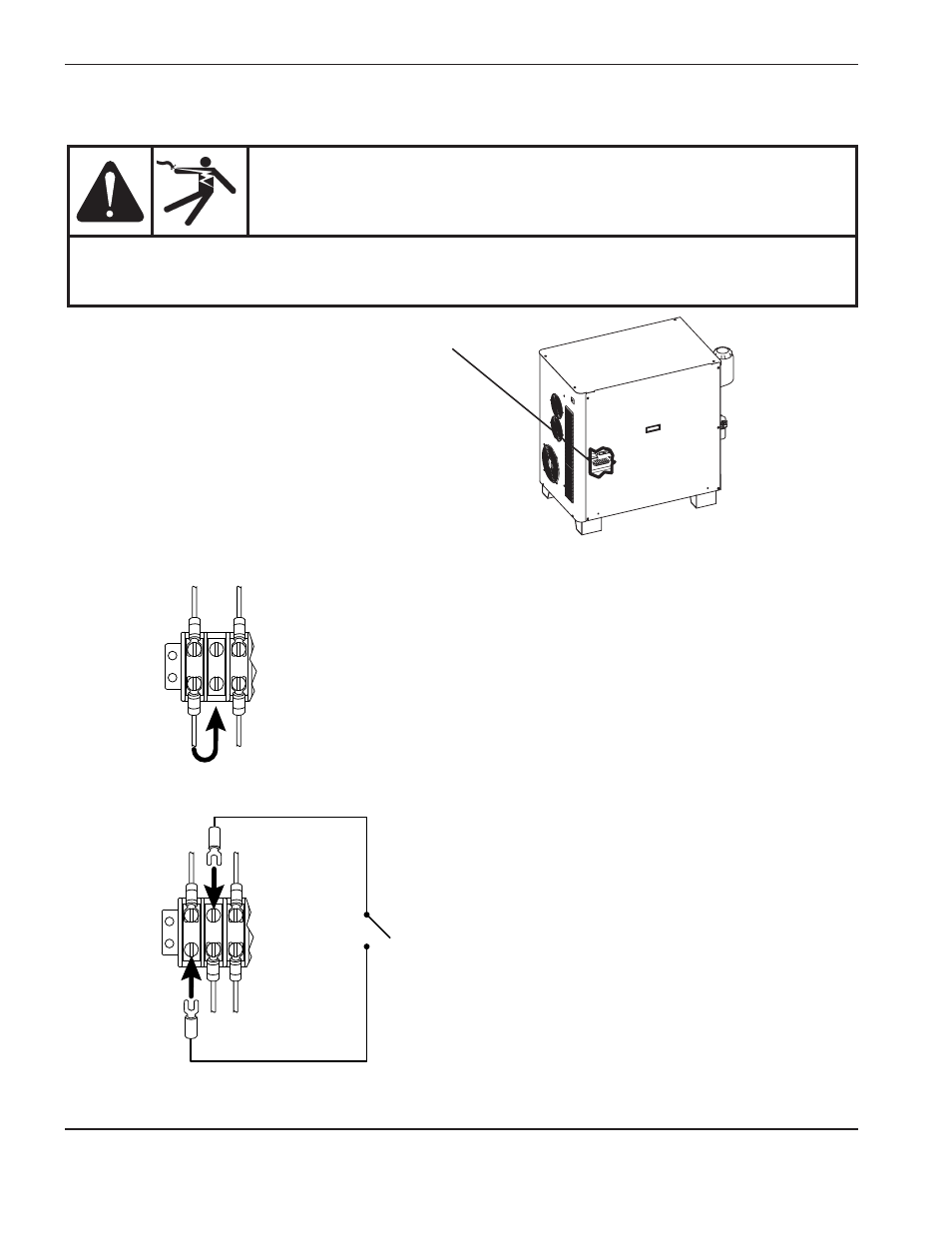

Emplacement de TB2
Interrupteur marche/arrêt à distance (fourni par le client)
Note : Utiliser un interrupteur, un relais ou un relais
à semi-conducteurs compatible avec une
tension de 24 V c.a. à 100 mA. Il doit s’agir
d’un interrupteur à contact maintenu et pas
d’un interrupteur à contact momentané.
dANGER
UN CHOC ÉLECTRIQUE PEUT êTRE MORTEL
débrancher l’alimentation électrique avant d’effectuer tout entretien.
Se reporter à la section Sécurité de ce manuel afin d’obtenir des précautions
supplémentaires.
TB2 2 1 3
1
1
3
3
TB2 2 1 3
1
1
3
3
Note : L’interrupteur d’alimentation principal de la console des gaz doit être en position ON (marche) pour que
l’interrupteur à distance fonctionne.
1. Localiser le bornier 2 (TB2) dans la source de courant.
2. Déconnecter le fil 1 comme illustré et le raccorder à la borne 2.
3. Connecter l’interrupteur aux bornes 1 et 2 comme illustré.
