NomeNclature des pièces
6-4 HPR400XD Manual Gas – 806172 Révision 3

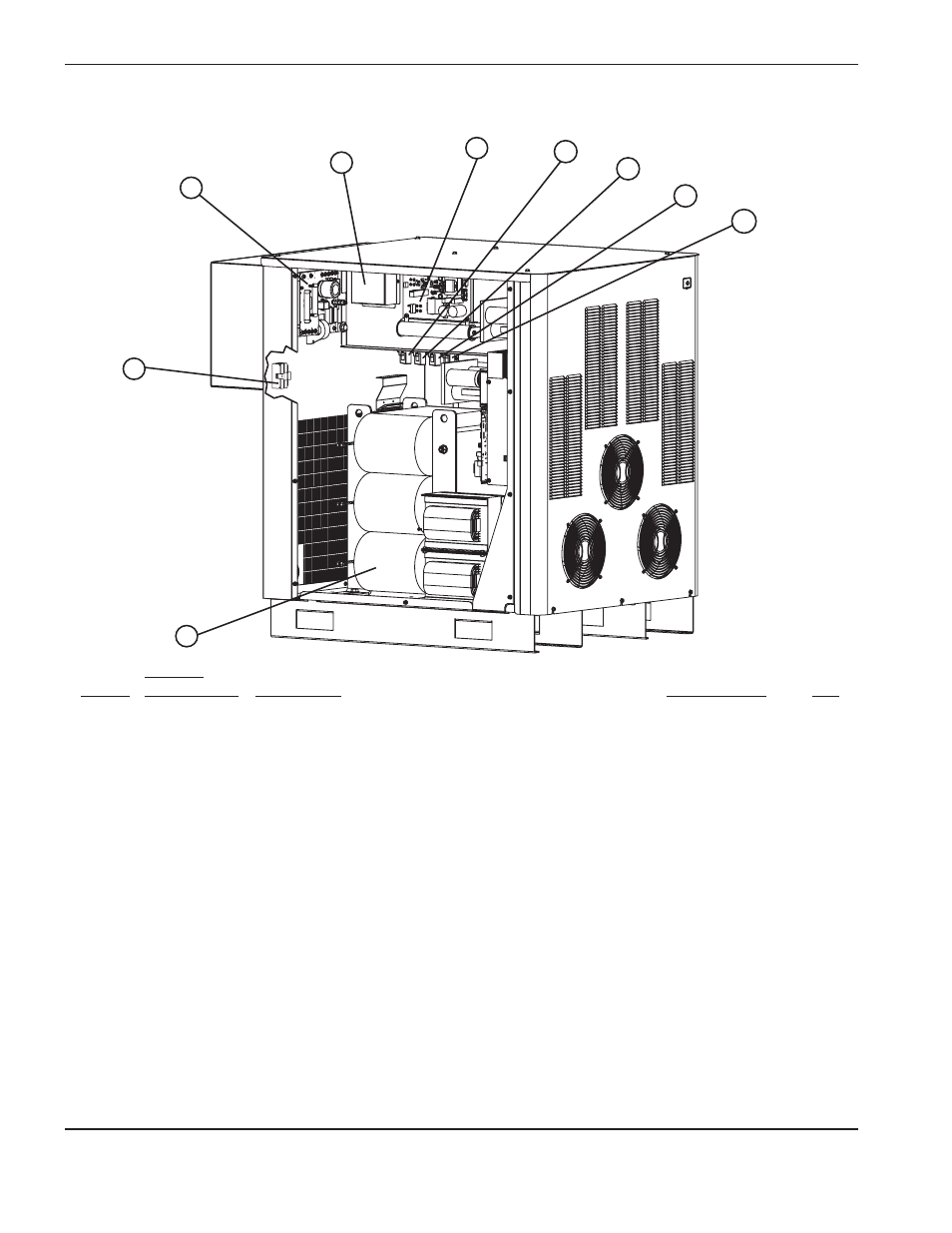

Source de courant
3
4
1
2
5b
5d
5a
5c
6
article
Numéro
de référence description identificateur Qté
1 108847* Fusible : 7,5 A, 600 V, surtension élevée F1, F2 2
008709** Fusible : 20 A, 500 V, fusion temporisée F1, F2 2
2 229213 Circuit imprimé : E/S 1
3 003149*** Relais : Arc pilote, 120 V c.a. CR1 1
4 229238 Ensemble du circuit de démarrage PCB1 1
5a 109004 Capteur de courant : Hall 100 A, 4 V CS1 1
5b 109004 Capteur de courant : Hall 100 A, 4 V CS2 1
5c 109004 Capteur de courant : Hall 100 A, 4 V CS3 1
5d 109004 Capteur de courant : Hall 100 A, 4 V CS4 1
6 014321 Transformateur principal de 200 V : 80 kW, triphasé, 50 Hz T2 1
014322 Transformateur principal de 220 V : 80 kW, triphasé, 50 Hz 1
014323 Transformateur principal de 240 V : 80 kW, triphasé, 60 Hz 1
014324 Transformateur principal de 380 V : 80 kW, triphasé, 50 Hz 1
014325 Transformateur principal de 400 V : 80 kW, triphasé, 50 Hz 1
014326 Transformateur principal de 440 V : 80 kW, triphasé, 50 Hz 1
014327 Transformateur principal de 480 V : 80 kW, triphasé, 60 Hz 1
014328 Transformateur principal de 600 V : 80 kW, triphasé, 60 Hz 1
228309 Kit : remplacement de la thermistance du transformateur principal 1
* Sources de courant 200, 220 et 240 V
** Sources de courant 380, 400, 440, 480 et 600 V
*** Le CR1 se trouve sous le couvercle
