EntrEtiEn
5-52 HPR400XD Manual Gas – 806172 Révision 3

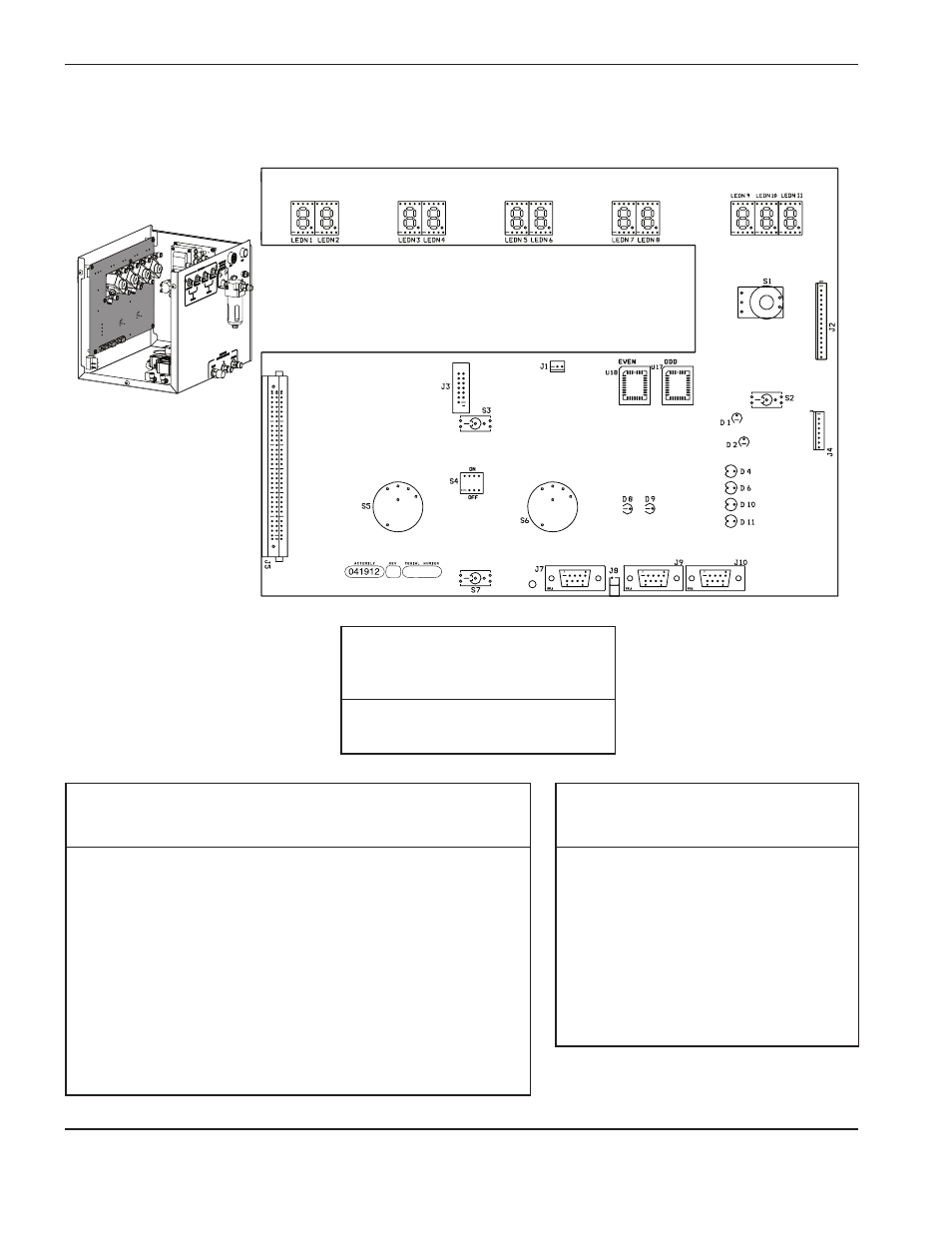

circuit imprimé de commande de la console des gaz PcB2
liste DElr du circuit imprimé
de commande de la console des gaz
DELR Nom du signal Couleur
DELR1 Prégaz plasma, chiffre gauche Rouge
DELR2 Prégaz plasma, chiffre droit Rouge
DELR3 Débit de coupe plasma, chiffre gauche Rouge
DELR4 Débit de coupe plasma, chiffre droit Rouge
DELR5 Prégaz de protection, chiffre gauche Rouge
DELR6 Prégaz de protection, chiffre droit Rouge
DELR7 Débit de coupe de protection, chiffre gauche Rouge
DELR8 Débit de coupe de protection, chiffre droit Rouge
DELR9 Courant, chiffre gauche Rouge
DELR10 Courant, chiffre central Rouge
DELR11 Courant, chiffre droit Rouge
liste des micrologiciels du circuit
imprimé de comman de PcB2
Article Numéro de référence
U17 081109 PAIR
U18 081109 IMPAIR
liste DEl du circuit imprimé
de commande de la console des gaz
DEL Nom du signal Couleur
D1 + 5 V c.c. Vert
D2 + 3,3 V c.c. Vert
D4
Erreur débit liquide
de refroidissement
Jaune
D6 Erreur de pression Jaune
D8 CAN – TX Vert
D9 CAN – RX Vert
D10 Erreur de tension Jaune
D11 Erreur de température Jaune
