EntrEtiEn
HPR400XD Manual Gas – 806172 Révision 3 5-37
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Sens
du débit
Flotteur
Lire à partir de cette
tranche
Exemple illustré : 1,1
utilisation du débitmètre d’Hypertherm (128933)
Pour obtenir un relevé précis sur le débitmètre, respecter la procédure ci-dessous.
1. Tenir le débitmètre droit. D’équerre par rapport aux deux axes.
2. Effectuer le relevé à partir de la tranche comme illustré ci-dessous.
Orifice droit Orifice gauche
Bouchon
de remplissage
Robinet de dérivation

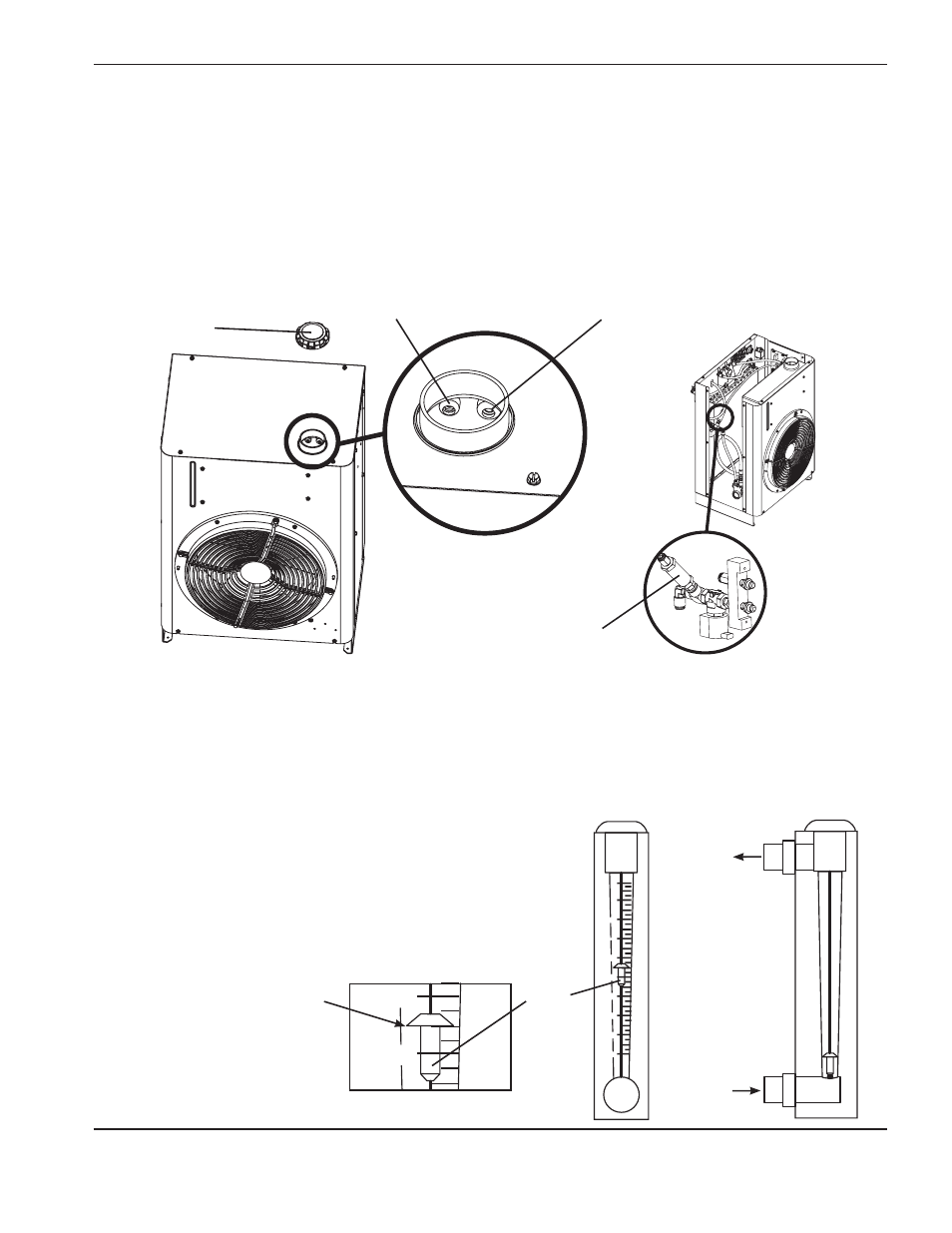

Vérification du robinet de dérivation
1. Déposer le bouchon de remplissage du refroidisseur.
2. Rester devant le refroidisseur pendant que la pompe fonctionne et regarder à l’intérieur du réservoir de liquide
de refroidissement.
3. Le liquide de refroidissement doit s’écouler depuis l’orifice de droite. Si le liquide de refroidissement s’écoule depuis
l’orifice de gauche, rechercher une éventuelle obstruction de l’acheminement du liquide de refroidissement. Installer
un nouveau robinet de dérivation s’il n’y a aucune obstruction.
