EntrEtiEn
HPR400XD Manual Gas – 806172 Révision 3 5-57

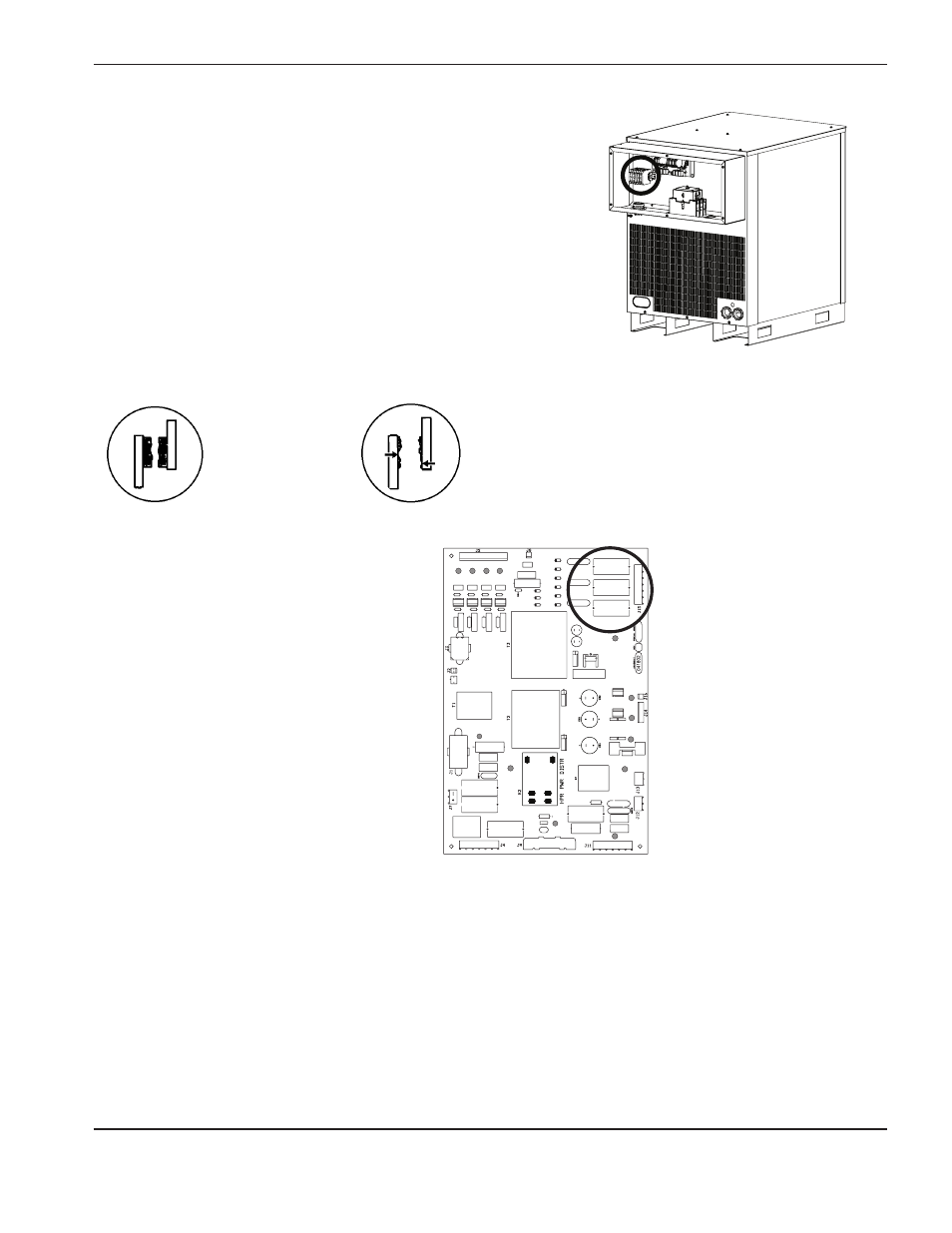

test de détection de perte de phase
1. Mettre le système complètement hors tension (OFF) et déposer
le couvercle du CON1.
2. Vérifier si les 3 contacts ne présentent pas une usure excessive. Si un ou plusieurs contacts sont excessivement
usés, remplacer CON1 et redémarrer le système. Si l’erreur persiste, procéder comme suit.
3. Tester les fusibles F5, F6 et F7 sur le panneau
de distribution d’alimentation (PCB2). Si l’un
d’eux a sauté, remplacer le circuit PCB2.
4. Retirer J2.8 du circuit PCB2 et placer un cavalier entre les contacts 1 et 2 sur le connecteur de câble.
a. Effectuer une coupe de test. Si l’erreur de perte de phase persiste, vérifier le câblage entre J2.8 sur le circuit
PCB2 et J3.302 sur le circuit PCB3 en contrôlant la continuité entre
– J2.8, contact 1 à J3.302, contact 14
– J2.8, contact 2 à J3.302, contact 15
b. Si le câblage est bon, remplacer le circuit PCB3. Si le câblage est endommagé, réparer ou remplacer les fils
endommagés.
c. Si l’erreur de perte de phase disparaît lorsque le cavalier est sur J2.8, effectuer une autre coupe et mesurer
la tension phase-phase sur les fusibles F5, F6 et F7. La tension doit être de 220 V c.a. +/- 15 %. Si l’un
des 3 relevés de tension est inférieur à 187 V c.a., vérifier les connexions du contacteur et rechercher
des connexions desserrées entre le cordon d’alimentation, le contacteur, le transformateur de puissance
et le hacheur.
OK Usure excessive
D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35
