EntrEtiEn
HPR400XD Manual Gas – 806172 Révision 3 5-55
tests du hacheur automatique pendant la mise sous tension
Si le système est sous tension (ON), le contacteur se fermera et chaque hacheur sera automatiquement testé en
séquence (1, 3, 2 et 4). Si l’état passe à 3, tous les hacheurs ont réussi le test. Après avoir terminé les tests, l’unité
progressera jusqu’au cycle de purge, sauf si une erreur est détectée sur l’un des hacheurs.
Lorsque tous les hacheurs sont sous tension, le courant s’écoule dans le circuit de surtension et est mesuré pour les
limites hautes et basses. Si le hacheur réussit le test, le hacheur suivant sera testé.
Si le hacheur 1 réussit le test et si l’un des autres hacheurs échoue, vous pourrez supposer que le contacteur principal,
le courant d’entrée et le circuit de surtension sont OK.
Codes d’erreur :
Hacheur 1 – code d’erreur de courant faible 105 Hacheur 2 – code d’erreur de courant faible 106
Hacheur 1 – code d’erreur de courant élevé 103 Hacheur 2 – code d’erreur de courant élevé 104
Hacheur 3 – code d’erreur de courant faible 075 Hacheur 4 – code d’erreur de courant faible 076
Hacheur 3 – code d’erreur de courant élevé 107 Hacheur 4 – code d’erreur de courant élevé 095
Défaillance du hacheur 1
1. Mettre le système totalement hors tension (OFF).

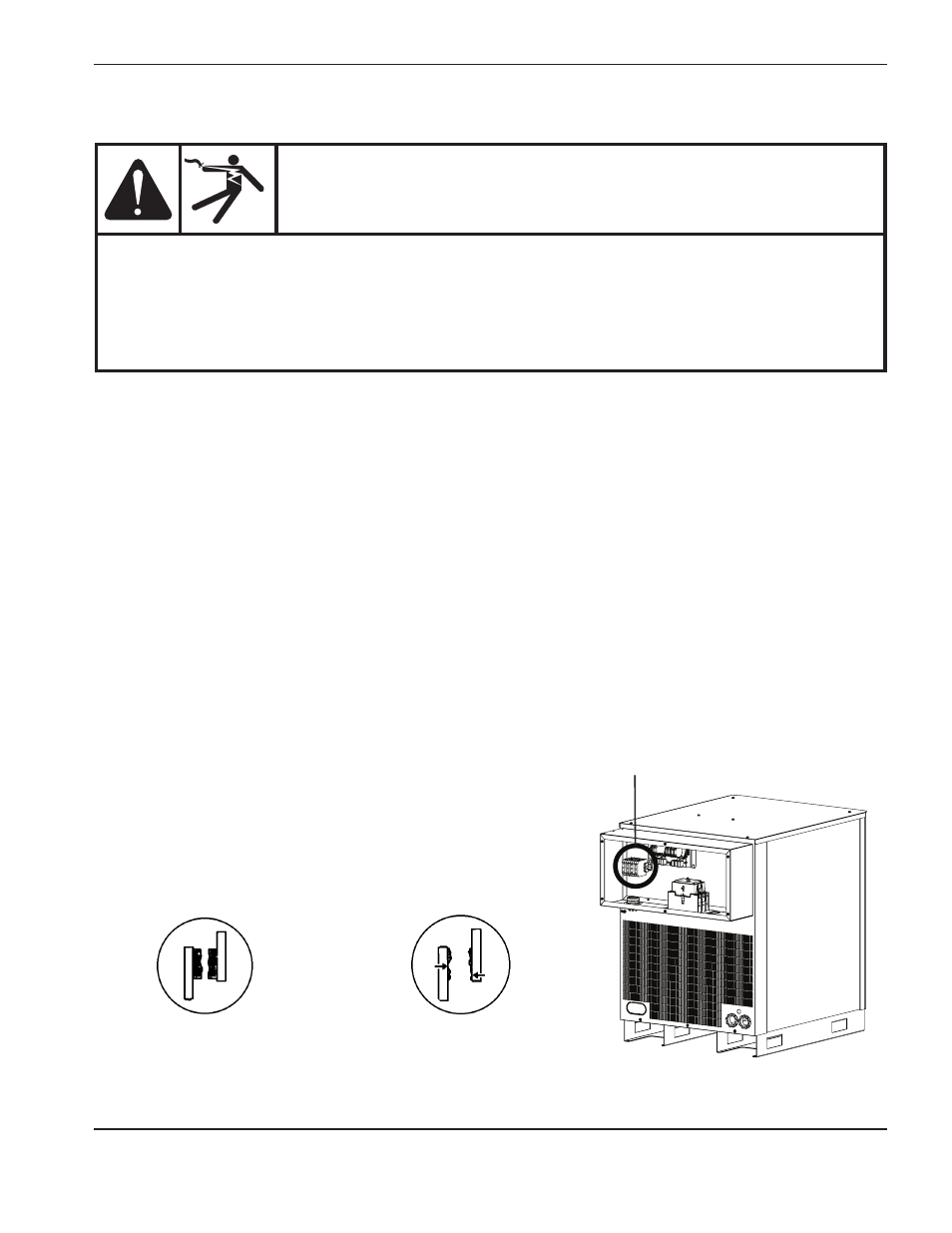

2. Retirer le capot situé au-dessus du contacteur principal (CON1)
et vérifier si les contacts ne présentent pas de signes éventuels
d’arcs ou de dommages.
• Si les contacts sont endommagés, remplacer le contacteur.
• Si les contacts sont OK, remettre le capot en place, mettre sous
tension et passer à l’étape 3.
test des hacheurs
OK Usure excessive
CON1
AVErtiSSEMEnt
DAngEr D’élEctrocution
Faire preuve d’une extrême prudence lors du travail à proximité des modules hacheurs. chaque
grand condensateur électrolytique (boîtier cylindrique bleu) stocke de grandes quantités d’énergie
sous la forme de tension électrique. Même si l’alimentation est coupée, des tensions dangereuses
sont présentes aux bornes du condensateur, sur le hacheur et sur les dissipateurs thermiques des
diodes. ne jamais décharger un condensateur à l’ai de d’un tournevis ou d’un autre outil, au risque
de provoquer une explosion, des dommages matériels et/ou des blessures.
