Fonctionnement
4-16 HPR400XD Manual Gas – 806172 Révision 3
Note : Le tube d’eau peut paraître desserré lorsqu’il est correctement inséré, mais tout jeu latéral disparaîtra
après l’installation de l’électrode.

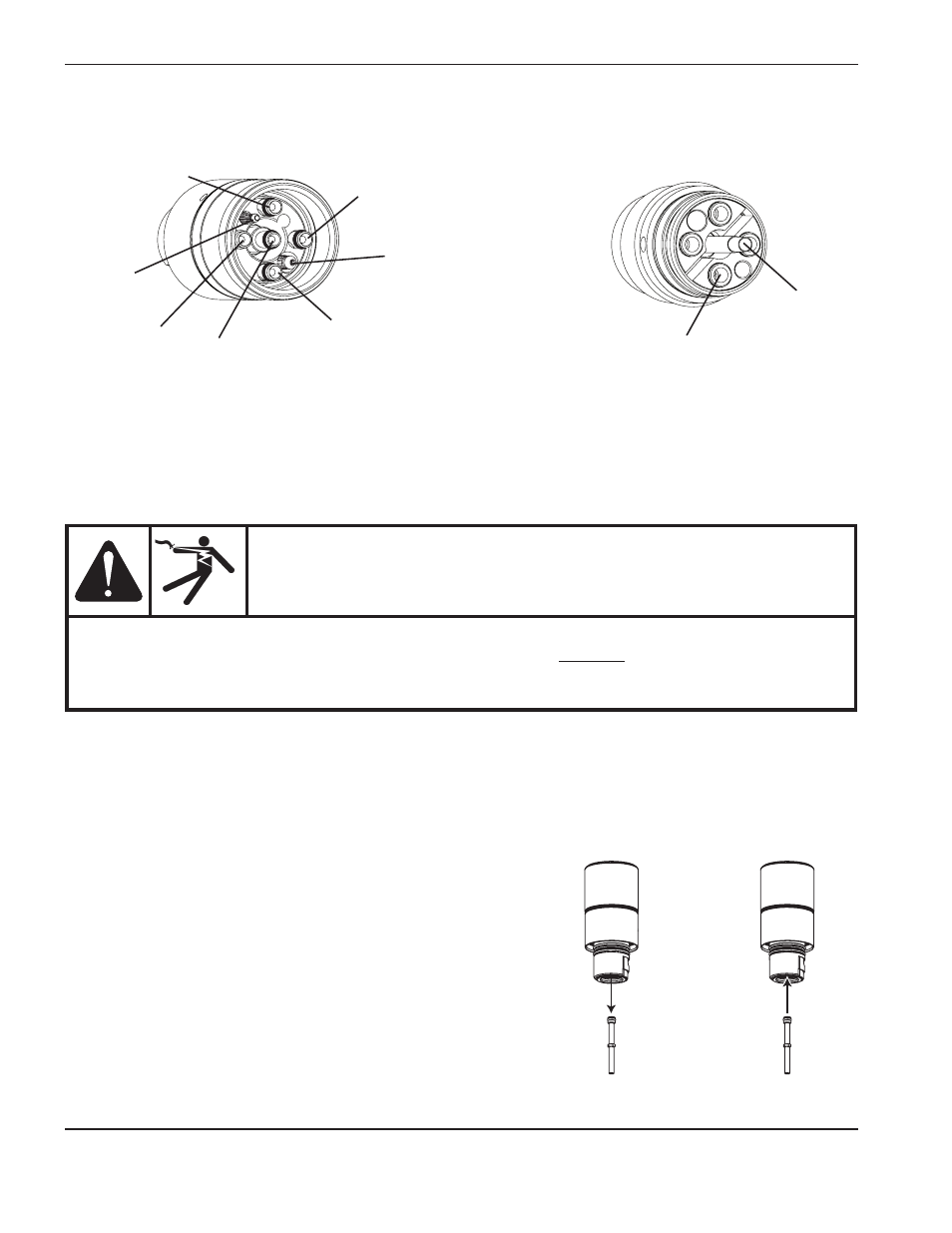

Remplacement du tube d’eau de la torche
Raccordements de la torche
prise du raccord rapide de la torche
Entrée liquide
de refroidissement
Retour liquide
de refroidissement
Gaz plasma
Évent du gaz
plasma
Entrée liquide
de refroidissement
Arc pilote
Gaz de protection
Retour liquide
de refroidissement
Broche
de contact
ohmique
torche
AVeRtiSSement
Le système est conçu pour passer en mode de repos si la buse de protection est retirée. toutefois,
ne pAS RempLAceR LeS conSommABLeS DAnS ce moDe! toujours débrancher la source
de courant avant d’inspecter ou de remplacer les consommables de la torche. porter des gants lors
de la dépose des consommables. La torche risque d’être chaude.
1. Mettre le système totalement hors tension (OFF).
2. Déposer les consommables de la torche. Se reporter à la rubrique
Installation et inspection des consommables dans cette section.
3. Déposer l’ancien tube d’eau.
4. Appliquer une fine couche de lubrifiant à la silicone sur le joint
torique et installer un nouveau tube d’eau. Le joint torique doit être
brillant, mais la graisse accumulée ne doit pas être excessive.
5. Replacer les consommables. Se reporter à la rubrique Installation
et inspection des consommables dans cette section.
