Page 65: Câble d’alimentation
INSTALLATION
2
HPR130 gaz auto
Mode d’emploi
3-33
Sectionneur
Le sectionneur permet de déconnecter (isoler) la tension d’alimentation. Installer cet
interrupteur près de la source de courant pour faciliter l’accès à l’opérateur.
L’installation doit être confiée à un électricien agréé et conformément aux codes nationaux ou
locaux qui s’appliquent.
Le interrupteur devrait:
• isoler le matériel électrique et déconnecter tous les conducteurs sous tension de la
tension d’alimentation quand il est sur OFF (arrêt);
•
avoir une position OFF (arrêt) et une position ON (marche) clairement indiquées par un
«O» (pour OFF)
et «1» (pour ON);
• comporter une manette pouvant être verrouillée en position «OFF»;
•
comporter un mécanisme automatique qui sert d’arrêt d’urgence;
•
être muni de fusibles à fusion lente ayant le bon pouvoir de coupure (voir le tableau ci-avant).

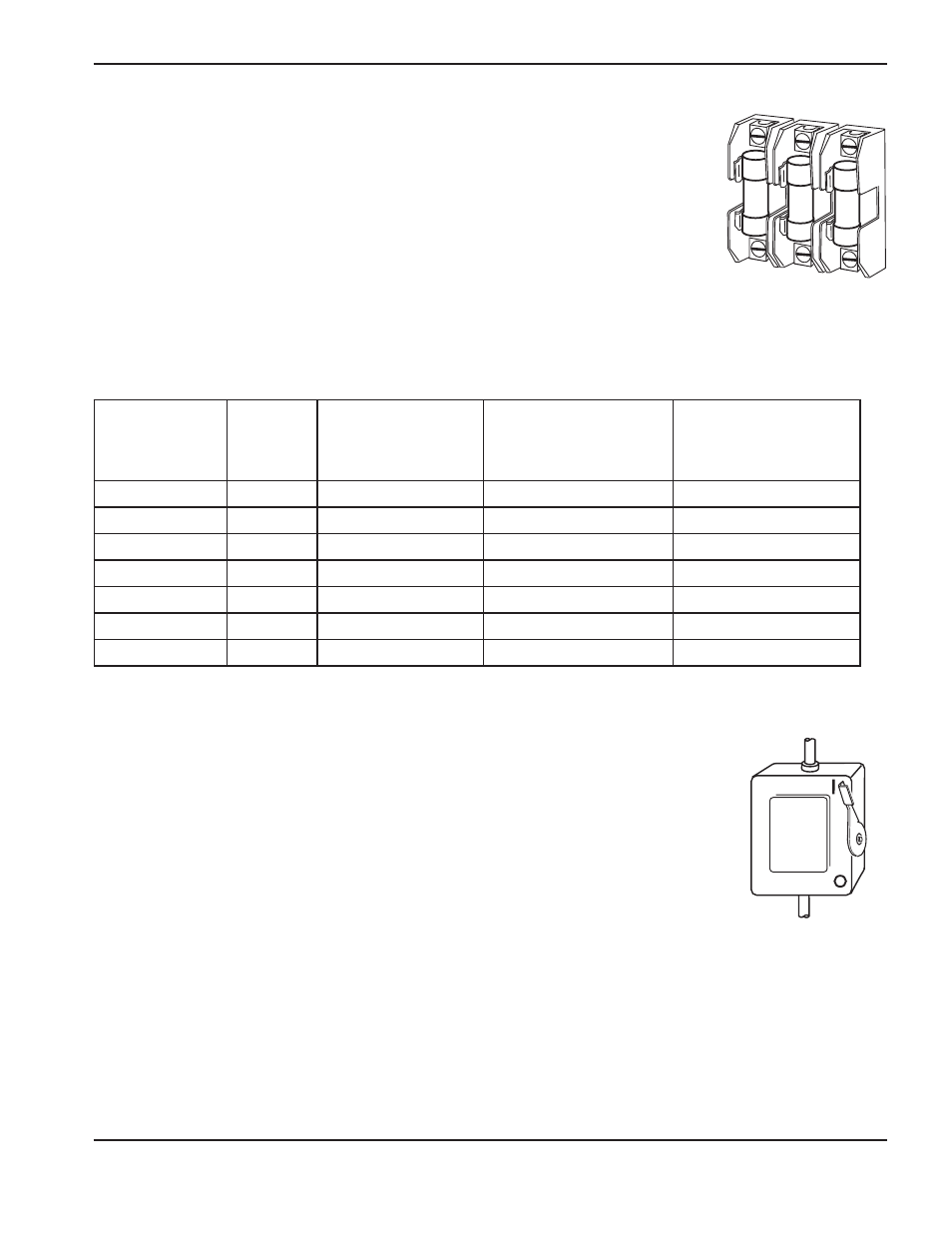

Exigences relatives à l’alimentation électrique
Généralités
Tous les interrupteurs, fusibles à fusion temporisée et câbles d’alimentation sont fournis par
le client et doivent être choisis conformément aux codes de l’électricité nationaux ou locaux
qui s’appliquent. L’installation doit être confiée à un électricien agréé. Utiliser un sectionneur
de ligne principale distinct pour la source de courant.
Note : Le dispositif de protection de l’alimentation principale (disjoncteur ou fusible)
doit être dimensionné pour prendre en compte les charges d’alimentation de
dérivation pour le courant d’appel et à l’état statique. La source de courant doit être câblée à un des
circuits d’alimentation de dérivation. La source de courant a un courant à l’état statique donné dans la
liste ci-après et présente un courant d’appel donné au tableau ci-après et a un appel de courant égale
à 10 fois le courant d’entrée nominal, ce qui peut durer jusqu’à 0,20 s ou 10 cycles de ligne.
Câble d’alimentation
La grosseur des fils varie selon la distance de la prise à la boîte principale. Utiliser un câble d'alimentation de type SO à
quatre conducteurs avec température nominale du conducteur de 60 °C. L’installation doit être confiée à un électricien
agréé et conformément aux codes nationaux ou locaux qui s’appliquent.
SWITCH BOX
Note : Recommandations sur le calibre AWG du câble tirées du tableau 310-16 du manuel National
Electric Code (É.-U.).
FUSE
Tension
d’entrée
Phasé
Courant d’entrée
nominal à
19,5 kW sortie
Pouvoir de coupure
recommandé des
fusibles à fusion
temporisée
Grosseur du câble
recommandé pour 15 m
de longueur maximale
Coté pour 60 °C
200/208 V c.a.
3
62/58 A
85 A
26,7 mm
2
(3 AWG)
240 V c.a.
3
52 A
65 A
21,1 mm
2
(4 AWG)
380 V c.a.
3
33 A
40 A
8,3 mm
2
(8 AWG)
400 V c.a.
3
32 A
40 A
8,3 mm
2
(8 AWG)
440 V c.a.
3
28 A
35 A
8,3 mm
2
(8 AWG)
480 V c.a.
3
26 A
35 A
8,3 mm
2
(8 AWG)
600 V c.a.
3
21 A
30 A
5,3 mm
2
(10 AWG)
