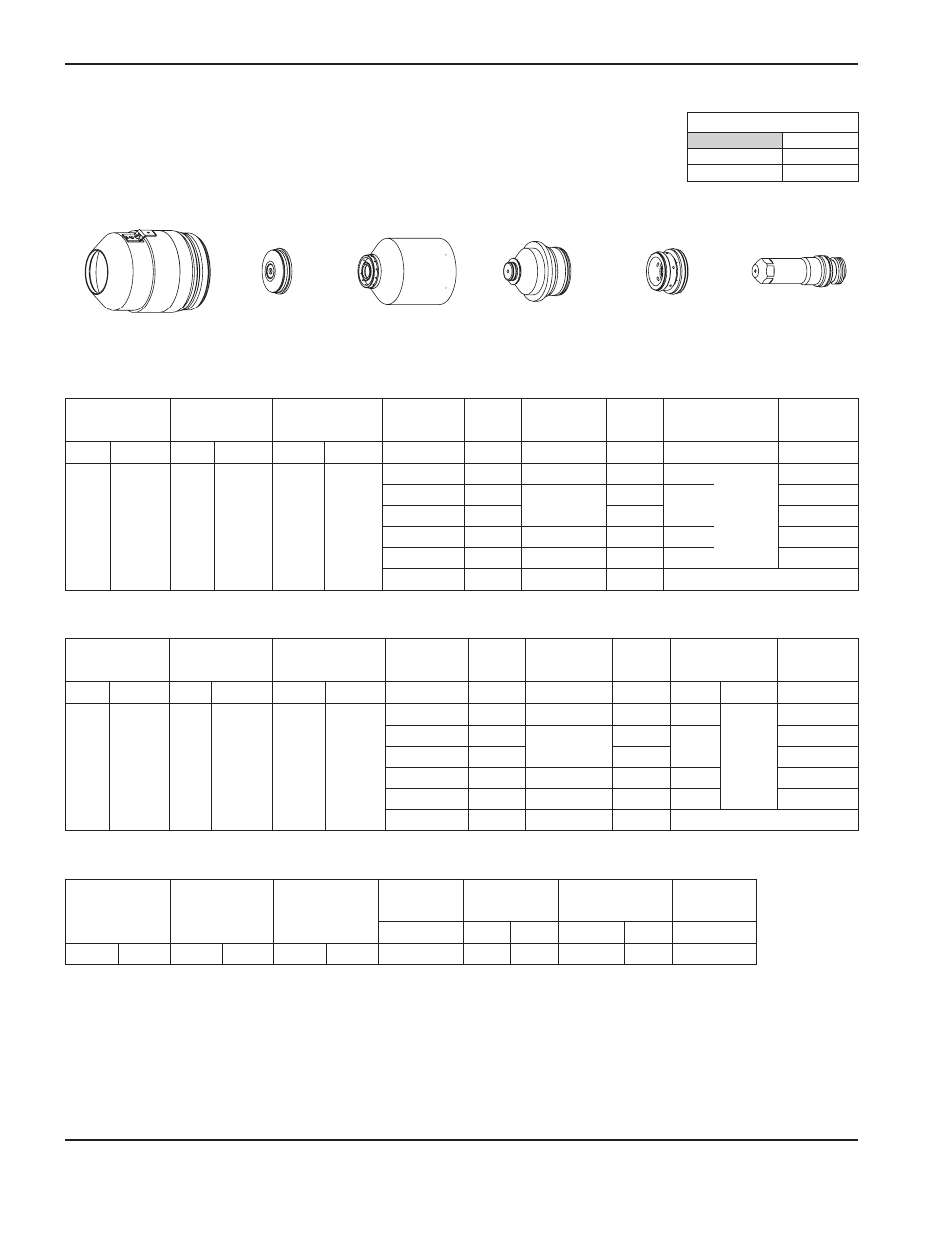

ANNEXE C – TABLEAUX DE COUPE POUR LES RÉVISIONS ANTÉRIEURES DU SYSTÈME
c-12 HPR130 gaz auto Mode d’emploi
Aluminium
Air Plasma / Air Protection
130 A Coupage
Note : Ce procédé produit une arête de coupe plus brute avec angles moyens plus grands que le procédé
H35/N
2
130 A.
220198 220173 220181 220176 220179 220197
Système Métrique
Système Anglais
Choisir
les gaz Régler
sur prégaz
Régler l’écoulement
de coupe
Épaisseur
du matériau
Tension
de l’arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection Plasma Protection mm V mm mm/m mm Facteur % sec.
Air Air 19 38 75 27
6 153 2,8 2 370 5,6
200
0,2
10 154
3,0
1 465
6,0
0,3
12 156 1 225 0,5
15 158 3,3 1 050 6,6 0,8
20 162 3,5 725 7,0 1,3
25 172 4,0 525 N/A
Choisir
les gaz Régler
sur prégaz
Régler l’écoulement
de coupe
Épaisseur
du matériau
Tension
de l’arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection Plasma Protection po. V po. ppm po. Facteur % sec.
Air Air 19 38 75 27
1/4 153 0.110 90 0.220
200
0.2
3/8 154
0.120
60
0.240
0.3
1/2 156 45 0.5
5/8 158 0.130 40 0.260 0.8
3/4 162 0.140 30 0.280 1.3
1 172 0.160 20 N/A
Choisir
les gaz Régler
sur prégaz
Régler
l’écoulement
de coupe
Amperage
Distance
torche-pièce
Vitesse de
marquage
Tension
de l’arc
Amps mm po. mm/min ppm V
N
2
N
2
10 10 10 10 18 2,5 0.100 6350 250 120
Marquage
Débits – lpm/scfh
Air
Débit préliminaire 73 / 154
Débit de coupe 78 / 165
