INSTALLATION
3-24 HPR130 gaz auto Mode d’emploi

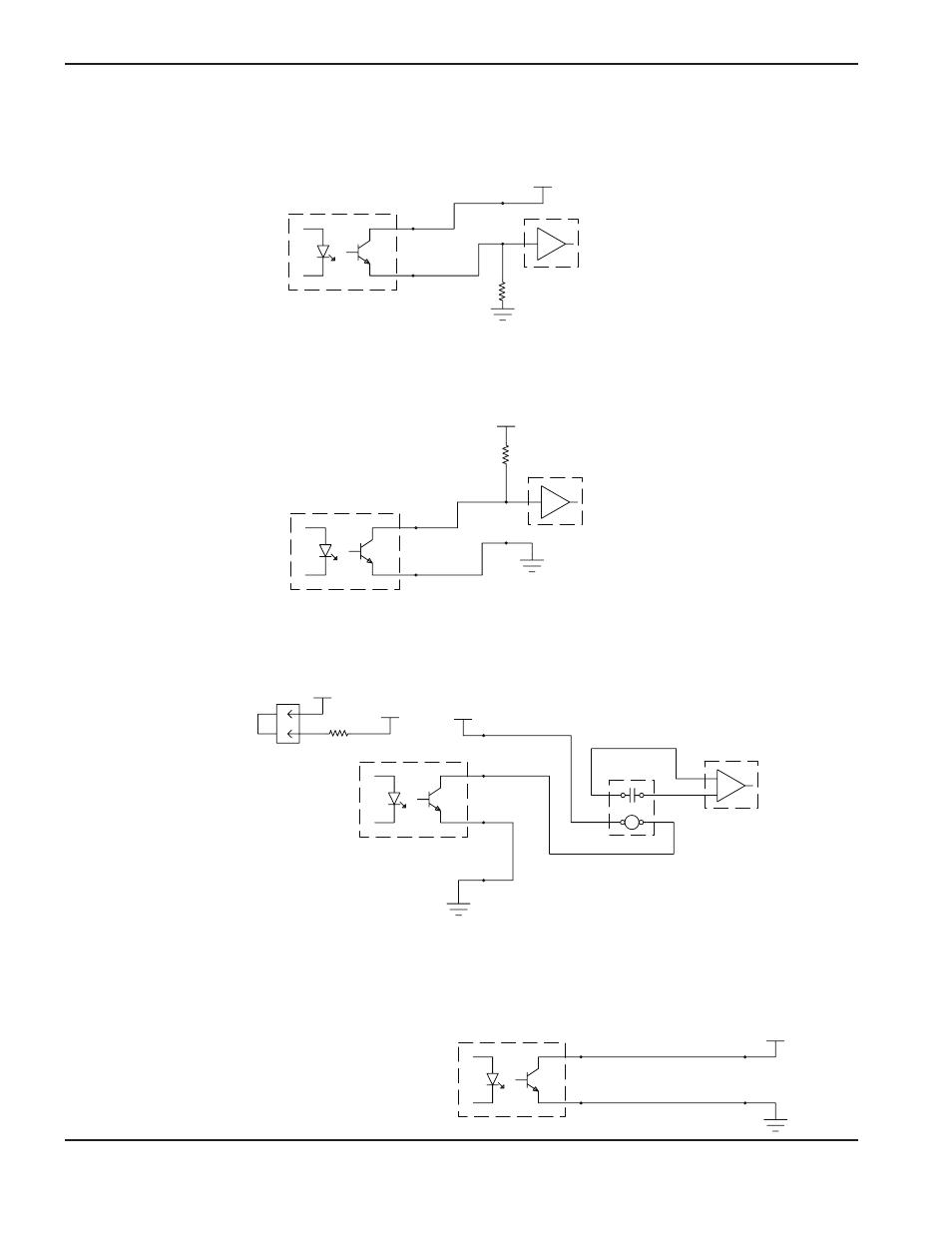

Exemples de circuits de sortie
1. Interface logique, active tension supérieure à zéro
2. Interface logique, active, tension égale zéro
3. Interface relais
4. Ne pas utiliser cette configuration. La garantie serait annulée.
Haute impédance (
≤
10 mA)
10K
(en option)
CNC/PLC
5 V c.c.-24 V c.c.
C
HPR
E
+
-
HPR
C
E
+
-
5 V c.c.-24 V c.c.
Haute impédance (
≤
10 mA)
CNC/PLC
10K
(en option)
CNC/PLC
CNC +24V
+24 V c.c. CNC +24V
HPR
C
E
+
-
Terre
Bobine du relais
extérieur à faible
puissance 24 V c.c.
≤
10
mA ou
≥
2 400 ohm
Entrées de fermeture
contact à courant haut
(c.a. ou c.c.)
°t
Toute tension
Annule la
garantie
HPR
Monter un
cavalier
108056
J304
C
E
+
-
