INSTALLATION
1
3-32 HPR130 gaz auto Mode d’emploi

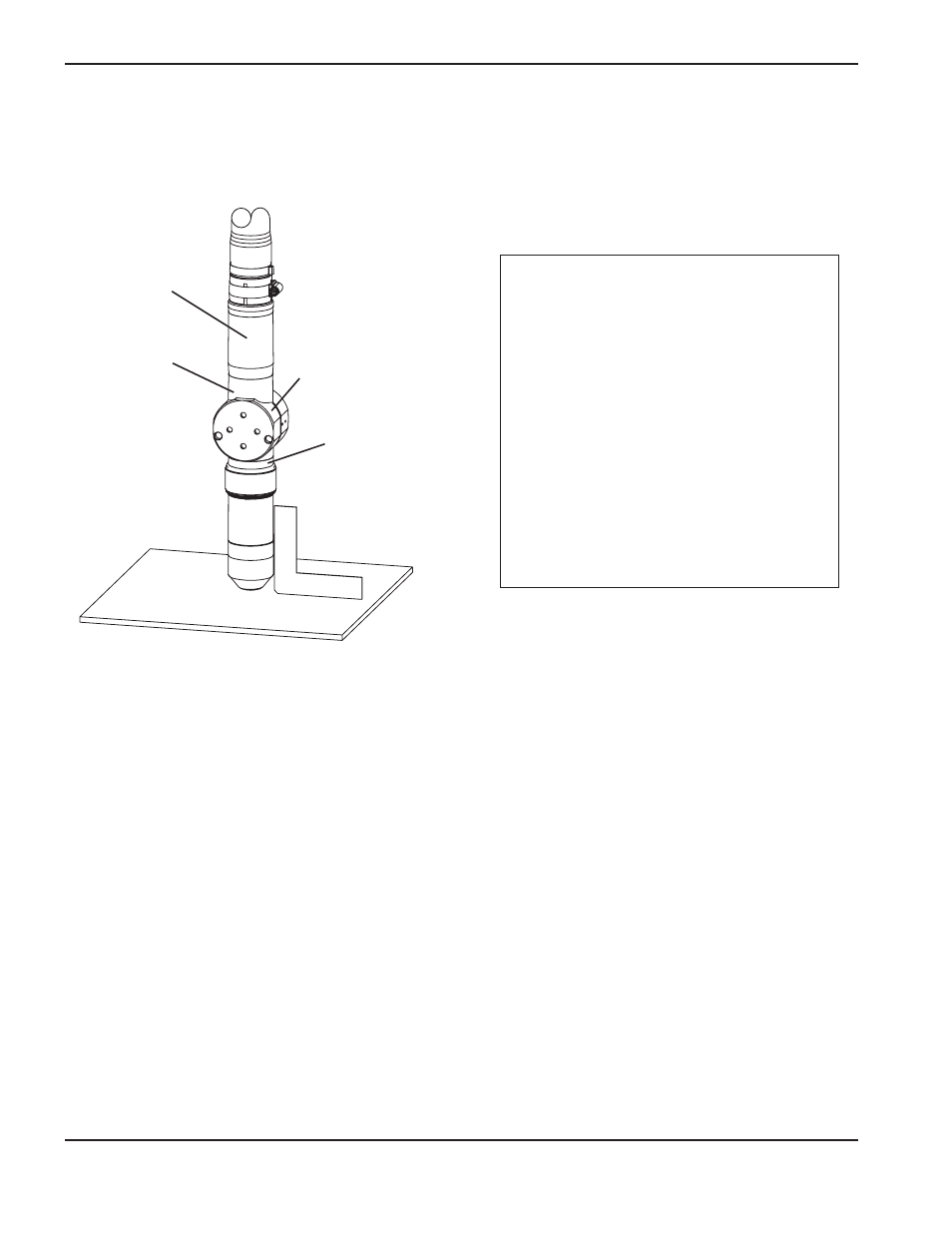

Montage et alignement de la torche
Montage de la torche
Alignement de la torche
Pour aligner la torche à angle droit sur la pièce, utiliser une équerre. Voir la figure ci-avant.
Voir également Remplacement des consommables à la section 4 pour installer les pièces consommables dans
la torche.
Exigences relatives au dispositif de réglage en hauteur de la torche
Le système nécessite un dispositif de réglage en hauteur de la torche motorisé de haute qualité avec un déplacement
suffisant pour toutes les exigences d’épaisseur de coupe. Le dispositif doit avoir une course verticale de 203 mm.
L’ensemble doit maintenir une vitesse constante allant jusqu’à 5 080 mm/min avec freinage actif. Un appareil qui ne
s’arrête pas net au point d’arrêt n’est pas acceptable.
Note d’installation
1. Installer la torche (avec le faisceau
raccordé) dans le support de montage de la
torche.
2. Placer la torche sous le support de
montage de sorte que ce dernier se trouve
autour de la partie inférieure de la gaine de
la torche mais ne touche pas le raccord
rapide de la torche.
3. Serrer les vis de fixation.
Note : Le support doit être placé le plus bas
possible sur la gaine de la torche pour
réduire au minimum les vibrations à
l’extrémité de la torche.
Gaine de torche
inférieure Support de montage
de la torche
(fourni par le client)
Gaine de torche
supérieure
Prise à débranchement
rapide
