INSTALLATION

HPR130 gaz auto

Mode d’emploi

3-25

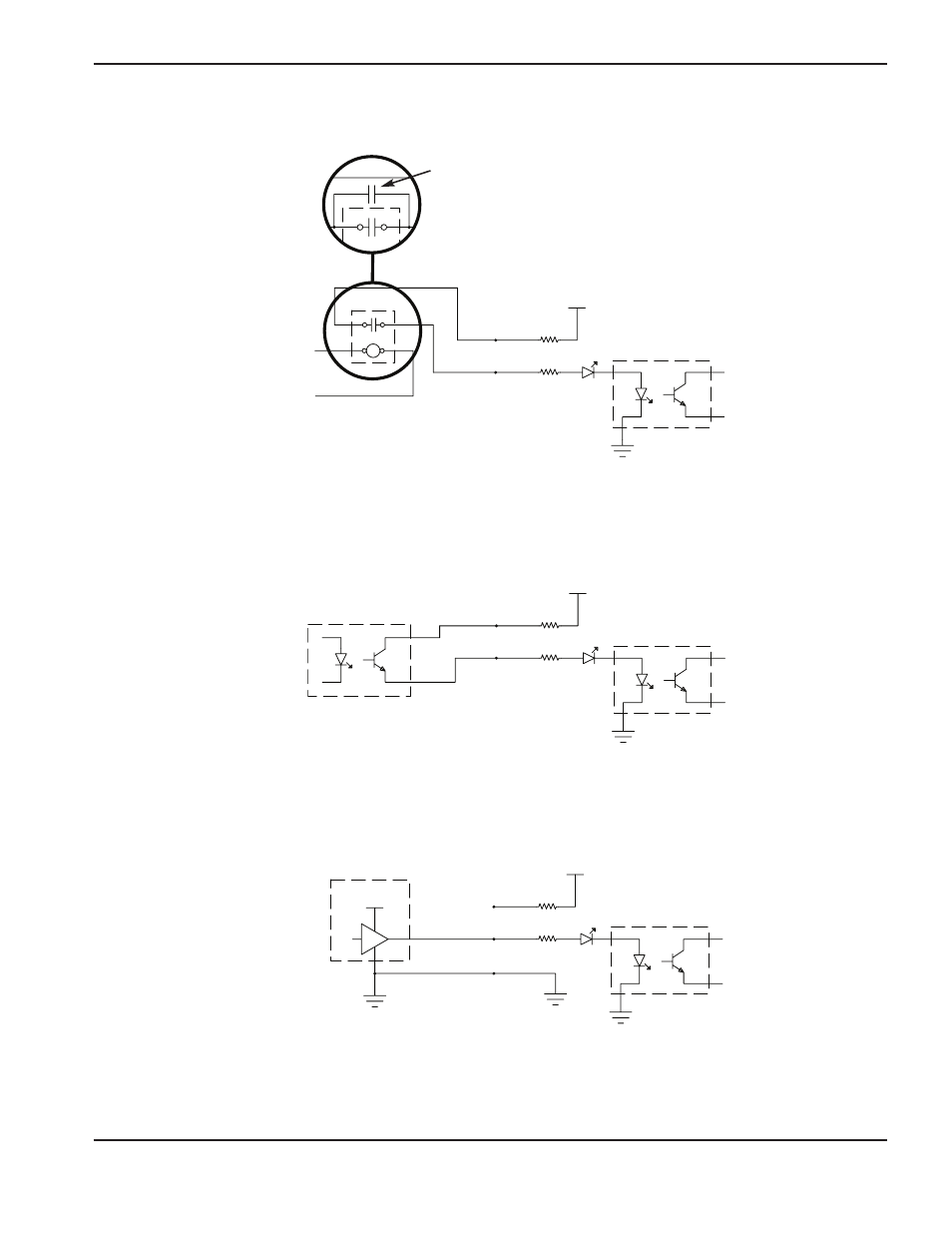

Exemples de circuits d’entrée

Sortie de

CNC/PLC

Relais extérieur

(c.a. ou c.c.)

1. Interface relais

+24 V c.c.

HPR

Terre

2. Interface optocoupleur

CNC/PLC

+24 V c.c.

HPR

Terre

Optocoupleur
sortie transistor

12V-24 Vc.c.

CNC/PLC

+24 V c.c.

HPR

Terre

Terre

Entraînement actif
plus grand que zéro

3. Interface de sortie amplifiée

Note : La durée de vie du relais externe peut être améliorée en

ajoutant un condensateur en polyester métallisé (0,022 µF

100 V ou plus) en parallèle avec contacts de relais.
