ENTRETIEN
HPR130 gaz auto
Mode d’emploi
5-37
6. Si la sortie du chopper n’est pas de +311 V c.c., vérifier que DEL2 et D2 sont allumées. Si elles sont éteintes,
vérifier les contacts JP9.6, 1 et 2 sur le chopper. Si JP9.6 ne reçoit pas 120 V, inspecter le câblage allant au CI de
distribution d’alimentation. Réparer ou remplacer tout composant défectueux. En outre, vérifier que LED1 est éclairée
quand le signal de démarrage. START est donné si LED1 n’est pas allumée, alors vérifier que J9.1 est bien enfoncé
dans le chopper. Inspecter le câblage de J9.1 au CI de commande. Si les câblages de connexion sont bons,
replacer le circuit imprimé de commande.
7. Si un chopper n’a toujours pas de sortie +311 V c.c. après avoir effectué ces instructions, remplacer le chopper.

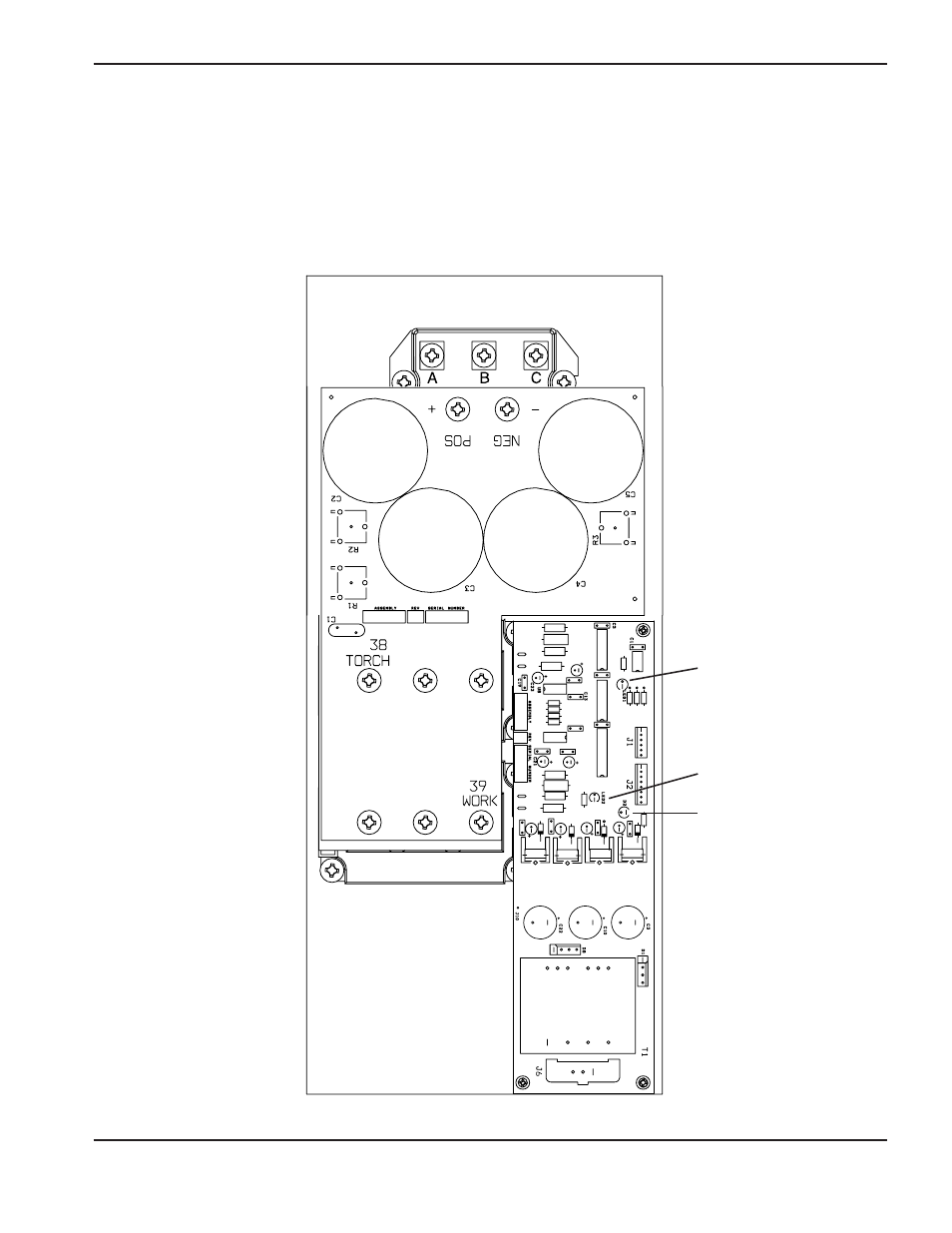

Module des choppers – vue avant
Redresseur
d’entrée
Pont d’entrée
(entrée triphasée c.a.)
LED1
D2
LED2
