NOMENCLATURE DES PIÈCES
1
6-8 HPR130 gaz auto Mode d’emploi

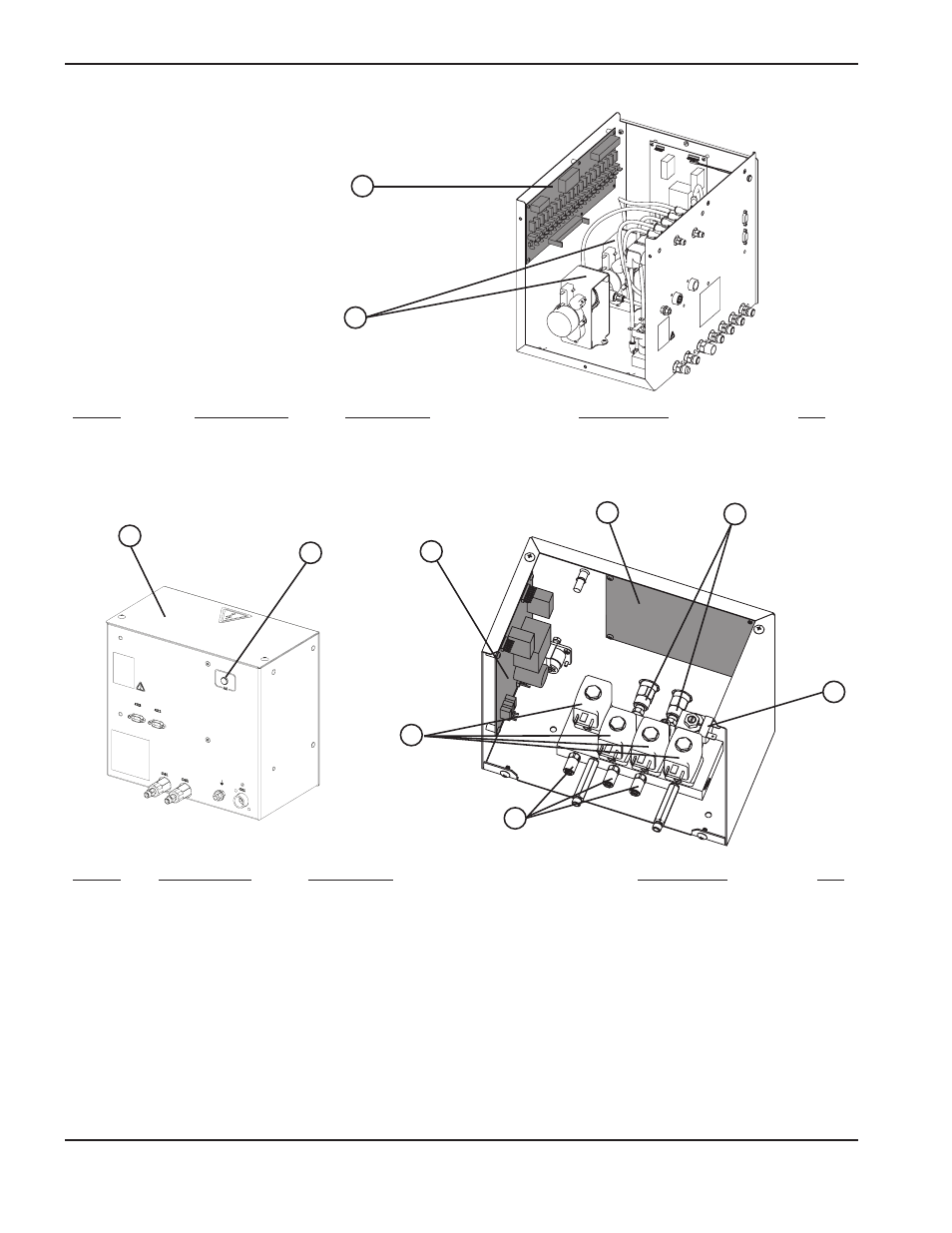

Console de sélection – 2 de 2
Numéro
Article de référence Description Désignation Qté
1 078184 Metering console 1
2 129633 Green power lamp 1
3 041897 Power distribution PCB 1
4 041828 Control PCB 1
5 006077 Check valves 2
6 006109 Solenoid valve 1
006112 Replacement solenoid coil
7 005263 Pressure sensor (1 not shown) 4
8 006128* Proportional valve 4
228023** Kit: HPR gas metering manifold upgrade 1
* Les consoles de gaz dont le numéro de série est 500134 ou postérieur adoptent ce numéro de référence.
** Les consoles de gaz dont le numéro de série est 500133 ou antérieur doivent commander ce nécessaire.
Numéro
Article de référence Description Désignation Qté
1 041822 Valve driver PCB PCB 1
2 129999 Motor valve assembly 2
1
2
Console de dosage
1
2
4 5
6
7
8
3
