Positionneur Digital Logix ® 420 FCD LGFRIM0106-06– 12/13
30
13 MAINTENANCE ET
REPARATION.
Les kits mentionnés dans la section 15.2 KITS DE PIÈCES DÉTACHÉES
peuvent être remplacés par un technicien formé aux fonctions d'un
positionneur et à la manipulation d'équipements sensibles aux décharges
statiques.
1
ATTENTION : Dépressurisez le positionneur avant toute maintenance.
1
ATTENTION : Utilisez des protections oculaires.
1
ATTENTION : Quand vous touchez les cartes électroniques,
observez les précautions pour les manipulations
d'appareils sensibles aux décharges électrostatiques.
13.1 Maintenance prévue
Le(s) filtre(s) de l'alimentation en gaz doit (doivent) être inclus dans un
programme de maintenance régulière afin de maintenir la qualité du gaz
d'alimentation. Si une contamination est trouvée dans le filtre, l'intérieur
du positionneur devrait être visuellement inspecté pour une contamination
éventuelle. Si une contamination est trouvée dans le positionneur, celui-ci
doit être remplacé.
13.2 Outils nécessaires
Le positionneur digital Logix°420 a des composants modulaires qui
peuvent être remplacés en utilisant ces outils.
13.3 Remplacement de la carte principale
Enlèvement
1. Assurez-vous que la vanne est court-circuitée ou dans une condition
de sécurité.
2. Retirez le couvercle extérieur.
3. Débranchez l'alimentation du positionneur.
4. Retirez le couvercle intérieur en retirant les 3 vis qui le retiennent.
5. Levez délicatement la carte principale en faisant tourner le fond tout
en maintenant le haut en place.
6. Déconnectez le câble du capteur Hall, le câble piézo et le câble
de rétroaction. Utilisez un petit tournevis droit afin d'exercer une
pression sur le mécanisme de blocage et avec précaution séparez le
connecteur de la carte principale. Attention à ne pas tirer sur le câble,
ceci pourrait causer des dégâts au câble.
Installation
1. Placez la carte principale sur la base du positionneur avec les entrées
4-20°mA du même côté que les ports d'accès électroniques.
2. Levez la carte principale en faisant tourner le fond (les sélecteurs de
configuration) vers le haut tout en maintenant le haut en place.
3. Connectez le câble du capteur de pression, le câble du capteur Hall
et le câble de rétroaction. Assurez-vous que les connecteurs sont
verrouillés.
4. Placez la carte principale sur la base du positionneur en vous assurant
que les câbles sont éloignés des matériels de rétroaction.
5. Replacez le couvercle intérieur en insérant les 6 vis qui le retiennent.
6. Calibrez

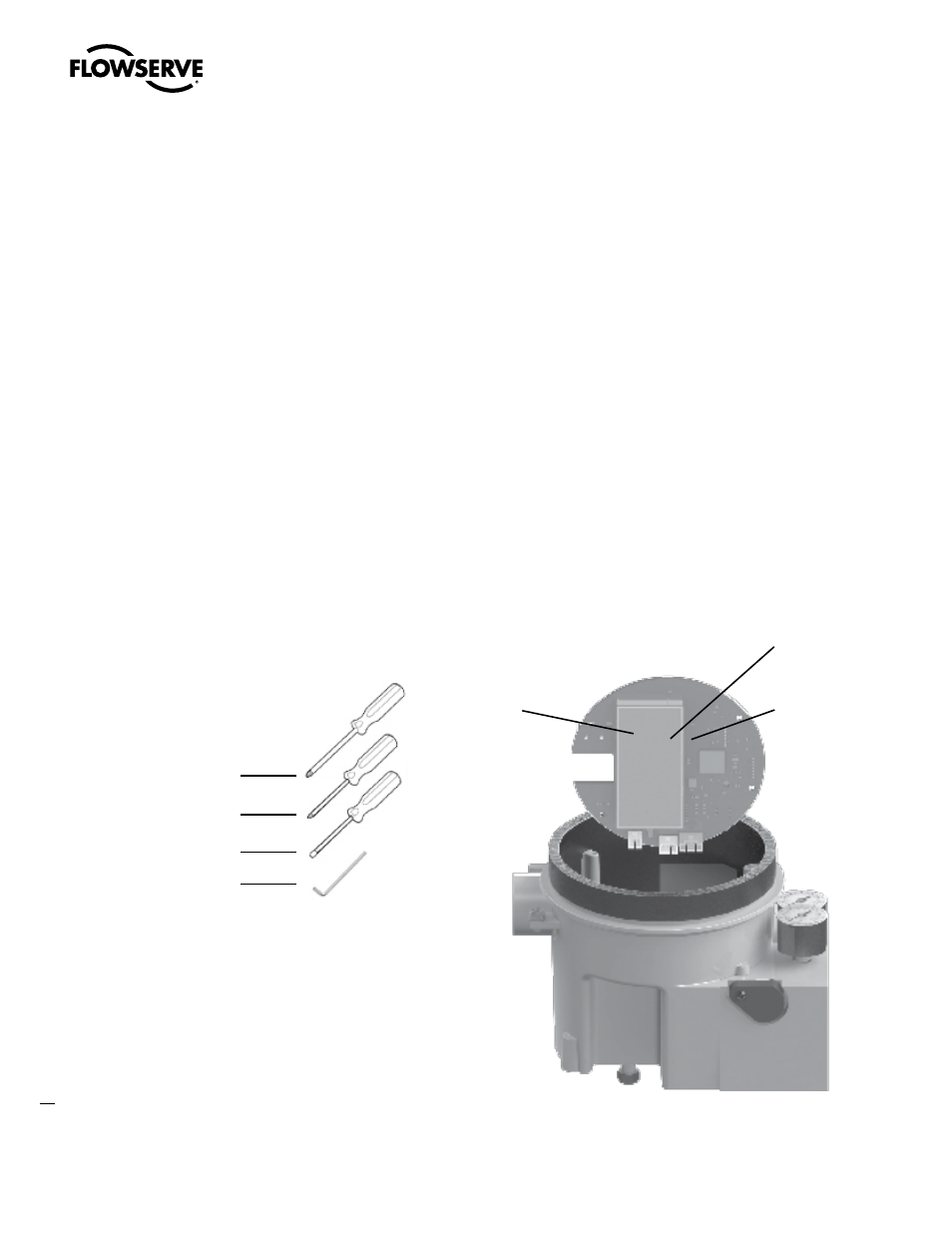

Figure 16 : Connecteurs de la carte principale
Piézo
Connecteur
Hall
Capteur
Connecteur
Rétroaction
Potentiomètre
Connecteur
Figure 15 : Outils pour la maintenance du positionneur
Tournevis cruciforme n°2
Tournevis cruciforme n°1
Tournevis plat
Clé Allen 2,5 mm
