27
Positionneur Digital Logix ® 420 FCD LGFRIM0106-06– 12/13
flowserve.com
11 COMMUNICATIONS HART
Les positionneurs digitaux Logix 420 utilisent le protocole de
communication HART spécifié par la fondation HART Communication.
11.1 ValveSight DTM
Flowserve Corporation a produit un Device Type Manager (DTM)
spécifique pour le positionneur digital Logix 420 afin d'être compatible
avec la plateforme de diagnostics de ValveSight.
Le DTM contient une vue du “Tableau de bord” de haut niveau relatif à la
santé du système et aux statuts des informations. Il contient également
des interfaces conviviales et complètes pour le contrôle et le rapport des
alarmes, des tests de diagnostics en ligne et hors ligne, des calibrations et
des configurations du système.
Le ValveSight DTM est disponible auprès d'un représentant de Flowserve
ou à www.valvesight.com.
11.2 Communicateur portable HART 475
Le positionneur digital Logix 420 supporte et est supporté par le
communicateur portable HART 475. Les fichiers des Device Description
(DD) (description du matériel) peuvent être obtenus auprès de la
fondation HART Communication ou auprès de votre représentant
Flowserve.
11.3 Mode rafale
Le mode rafale est aussi disponible avec une unité portable. Dans le menu
de cet appareil, sélectionnez la fonction mode rafale dans le menu de
configuration.
NOTE : Le DTM ne fonctionnera pas tant que le positionneur est en mode
rafale.
11.4 Changer la version HART
Le positionneur digital Logix 420 arrive en standard avec le protocole de
communication HART 6. Suivez cette procédure pour changer en HART 7.
1. Retirez le couvercle extérieur.
2. Retirez le couvercle intérieur en retirant les 3 vis qui retiennent le
couvercle intérieur.
1
ATTENTION : Prenez des précautions quand vous manipulez des
appareils sensibles aux décharges électrostatiques.
3. Avec un outil propre et non conducteur, changez les positions
des micro interrupteurs suivant la figure 14. Micro interrupteur
HART. Après avoir changé le micro interrupteur, le positionneur va
immédiatement reconnaître le nouveau protocole de communication
HART.
4. Remettez les couvercles.

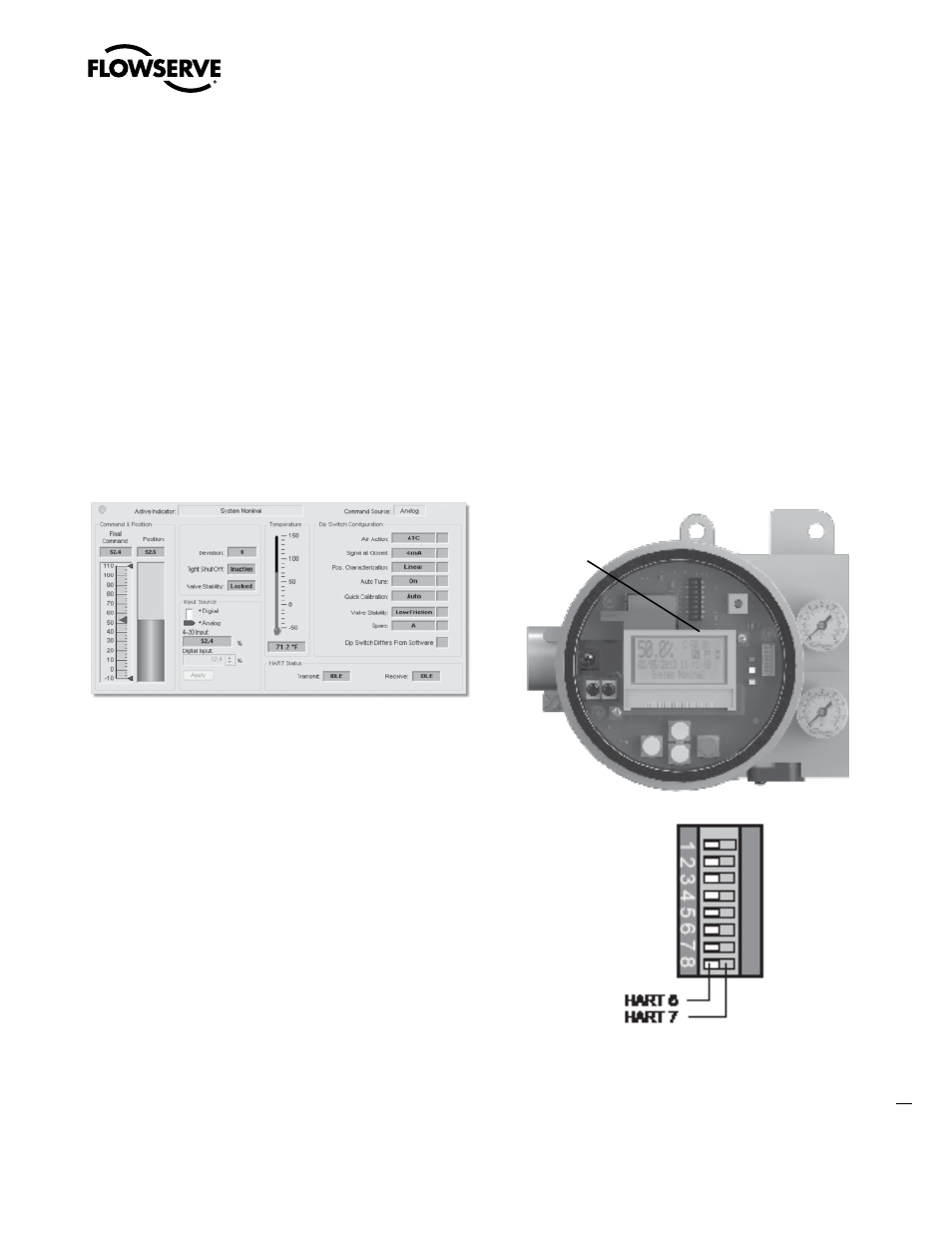

Figure 13 : Tableau de bord ValveSight DTM
Figure 14 : Micro interrupteur HART
Micro interrupteur
HART
