19
Positionneur Digital Logix ® 420 FCD LGFRIM0106-06– 12/13
flowserve.com
9.5 Voir les numéros de version
Le numéro de version du logiciel du positionneur peut être vérifié à tout
moment sauf durant une calibration. Pour voir le numéro de version
principale, maintenez le bouton
▲ Up. Ceci n'aura pas de conséquence
sur le fonctionnement de l'équipement à part le changement de la
séquence de clignotement à 3 clignotements indiquant le numéro de
version principale. Maintenez le bouton
▼ Down vous donnera le numéro
de la sous-version sans gêner le fonctionnement. Ces codes de version
sont interprétés en accord avec la table suivante :
Tableau 11 : Voir les numéros de version
Premier
Couleur de
clignotement
Second
Couleur de
clignotement
Troisième
Couleur de
clignotement
Version
Nombre
G G G 0
G G Y 1
G G R 2
G Y G 3
G Y Y 4
G Y R 5
G R G 6
G R Y 7
G R R 8
Y G G 9
Y G Y 10
Y G R 11
Y Y G 12
Y Y Y 13
Y Y R 14
Y R G 15
Y R Y 16
R R R 17
R G G 18
R G Y 19
R G R 20
R Y G 21
R Y Y 22
R Y R 23
R R G 24
R R Y 25
R R R 26
Par exemple, si maintenir le bouton ▲ Up donne un code G-G-R, et
maintenir le bouton ▼ Down donne un code Y-Y-G alors le résultat du
numéro de version sera 2.12.
10 FONCTIONS DU
POSITIONNEUR
(Écran LCD)
L'écran optionnel LCD fournit une variété d'informations et de fonctions
utiles. La vue principale montre les informations importantes en utilisant
des icônes et des lignes de statut déroulantes. En utilisant les boutons
directionnels (
◄ ▲ ▼ ►), vous pouvez naviguer dans le menu,
l'utilisateur peut voir des informations détaillées et effectuer les fonctions
usuelles.
NOTE : Le rétro-éclairage du LCD peut varier pendant son utilisation. Ceci
est normal. Le rétro-éclairage utilise la puissance résiduelle qui n'est pas
utilisée par les autres fonctions du circuit. Quand l'alimentation en courant
est faible (4mA), la lumière apparaîtra plus sombre. Quand l'alimentation
en courant est haute (20mA), la lumière apparaîtra plus vive.
10.1 Écran principal
L'écran principal fournit une vue instantanée des paramètres et statuts
importants. Position, commande finale, message de statut déroulant,
statut des alarmes en cours et icônes de statuts.
10.1.1 Position et commande
La position et commande actuelles sont toujours visibles. Ceci montre la
commande finale qui a été ajustée suivant la courbe de caractérisation,
MPC (Minimum Position Cutoff) (position minimale d'arrêt) ou les limites
logicielles qui ont été appliquées et devraient toujours correspondre à la
position.

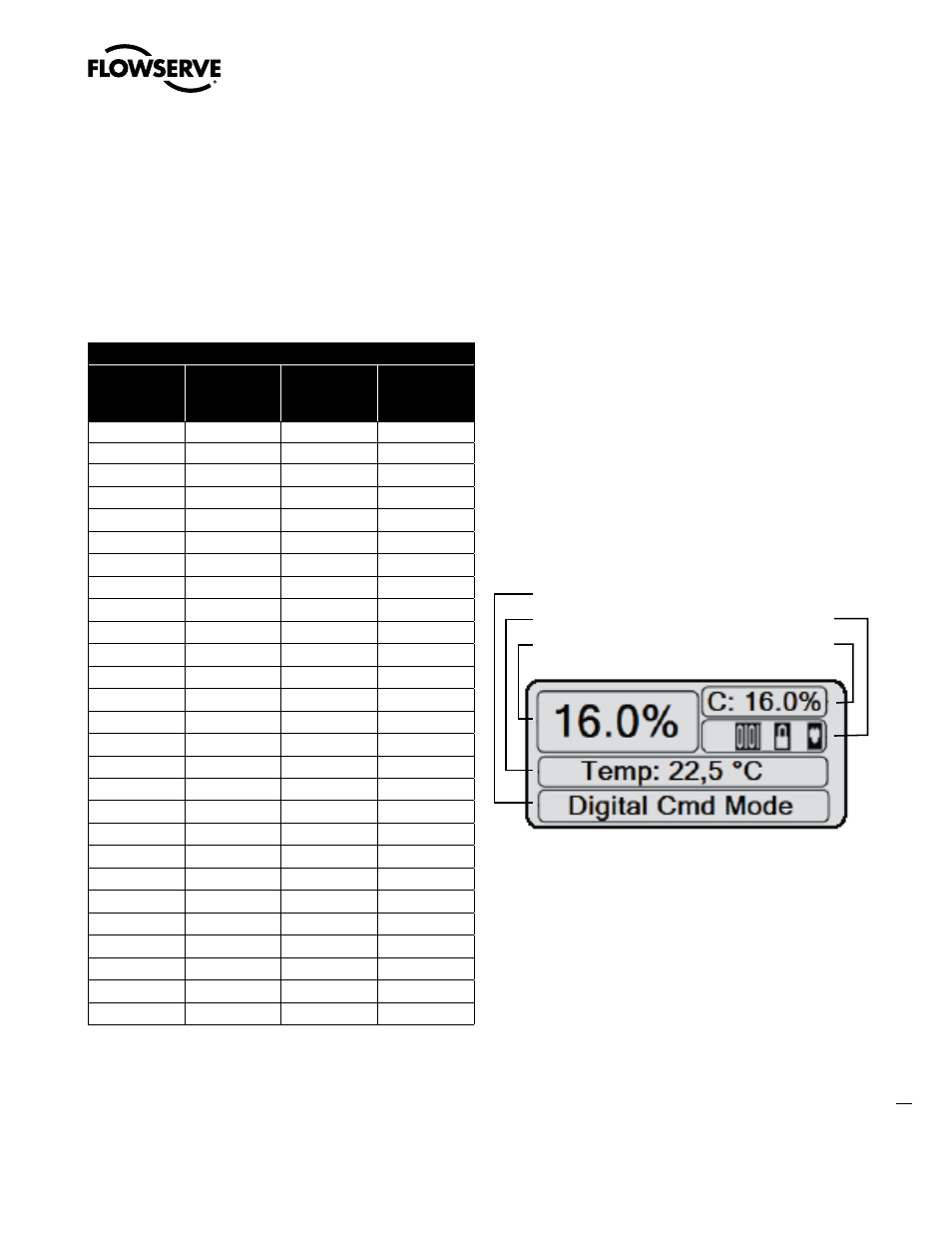

Figure 11 : Écran principal
Statut des alarmes en cours
Position
Messages déroulants
de statut
Icône de statut
Commande finale
