Positionneur Digital Logix ® 420 FCD LGFRIM0106-06– 12/13
24 Sélectionnez la courbe appropriée comme exigé par le design du procédé.
Custom – Sélectionnez Custom pour une courbe linéaire avec une gamme
de pourcentages standard 30:1. La courbe peut être personnalisée point à
point. Pour modifier la courbe particulière, utilisez le ValveSight DTM.
1
ATTENTION : Le changement de la courbe de caractérisation
peut faire bouger la vanne soudainement. Informez le personnel
approprié que la vanne peut se déplacer et si cela est exigé,
assurez-vous que la vanne est isolée de manière adéquate avant
de commencer.
10.3.7 Configuration (contrôle de pression).
► Configuration
► Contrôle de pression
► Fenêtre
Le menu de Configuration (contrôle de pression) permet à l'utilisateur
de changer la taille de la fenêtre de contrôle de la pression. La fenêtre
devient active quand le sélecteur de stabilité de vanne est mis à “Hi”. Le
sélecteur de stabilité de la vanne optimise la réponse pour des vannes et
des actionneurs avec des hauts niveaux de friction. Quand le sélecteur est
mis à “Hi”, ceci ralentit doucement la réponse et arrêtera normalement les
cycles de limites qui interviennent sur les vannes à friction haute.

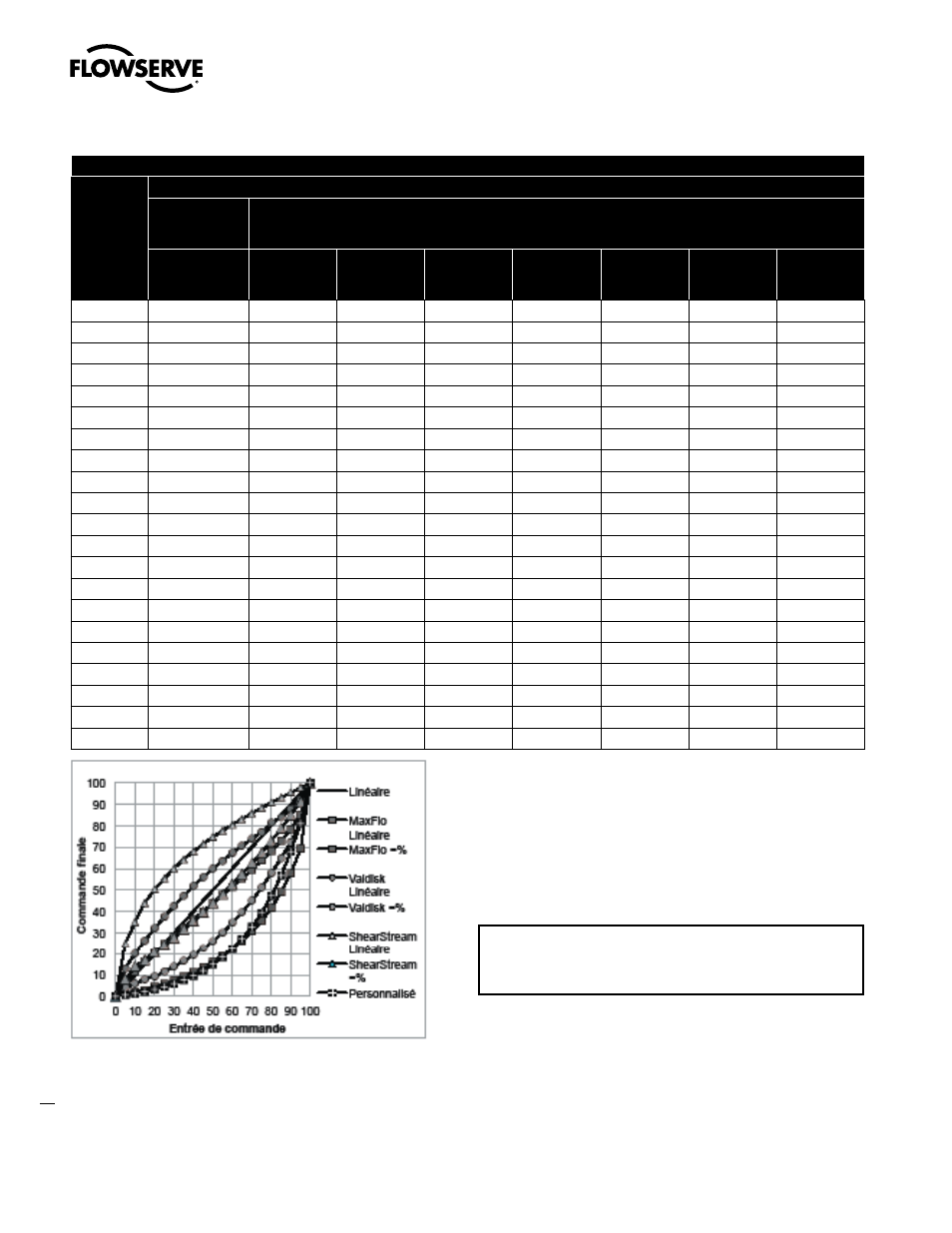

Tableau 13 : Caractéristiques de la courbe de calibration
Entrée de
commande
Commande finale
Caractérisation
DIP sur
“Linéaire”
Caractérisation DIP sur“Autre”
Linéaire
MaxFlo
Linéaire
MaxFlo =%
Valdisk
Linéaire
Valdisk =%
Shear- Stream
Linéaire
Shear- Stream
=%
Particulier
(défaut)
(Linéaire =%)
0,0 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
5,0 5,00 6,50 1,00 13,00 4,00 25,00 8,00 0,62
10,0 10,00 11,60 2,00 20,00 6,00 35,00 14,00 1,35
15,0 15,00 16,20 3,00 26,25 7,80 44,00 17,00 2,22
20,0 20,00 20,50 4,40 32,10 9,30 50,20 21,00 3,25
25,0 25,00 24,60 5,80 37,50 11,50 55,50 24,00 4,47
30,0 30,00 28,50 7,40 42,60 14,00 60,20 27,50 5,91
35,0 35,00 32,40 9,30 47,40 16,50 64,30 31,50 7,63
40,0 40,00 36,20 11,20 51,80 19,30 68,00 35,50 9,66
45,0 45,00 40,00 13,50 56,00 22,50 71,50 39,50 12,07
50,0 50,00 43,80 16,10 60,00 26,00 74,70 43,90 14,92
55,0 55,00 47,60 19,10 63,60 30,00 77,70 48,10 18,31
60,0 60,00 51,50 22,40 67,20 34,70 80,50 52,80 22,32
65,0 65,00 55,50 26,20 70,60 39,60 83,20 57,40 27,08
70,0 70,00 59,50 30,60 73,90 45,10 85,90 62,40 32,71
75,0 75,00 63,80 35,70 77,20 51,30 88,40 67,50 39,40
80,0 80,00 68,20 41,70 81,30 57,80 90,80 72,90 47,32
85,0 85,00 73,00 48,90 84,00 64,80 93,20 78,60 56,71
90,0 90,00 78,40 57,70 87,80 72,50 95,50 84,70 67,84
95,0 95,00 85,00 69,20 92,10 81,30 97,80 91,20 81,03
100,0 100,00 100,00 100,00 100,00 100,00 100,00 100,00 100,00
Figure 12 : Courbes de caractérisation
