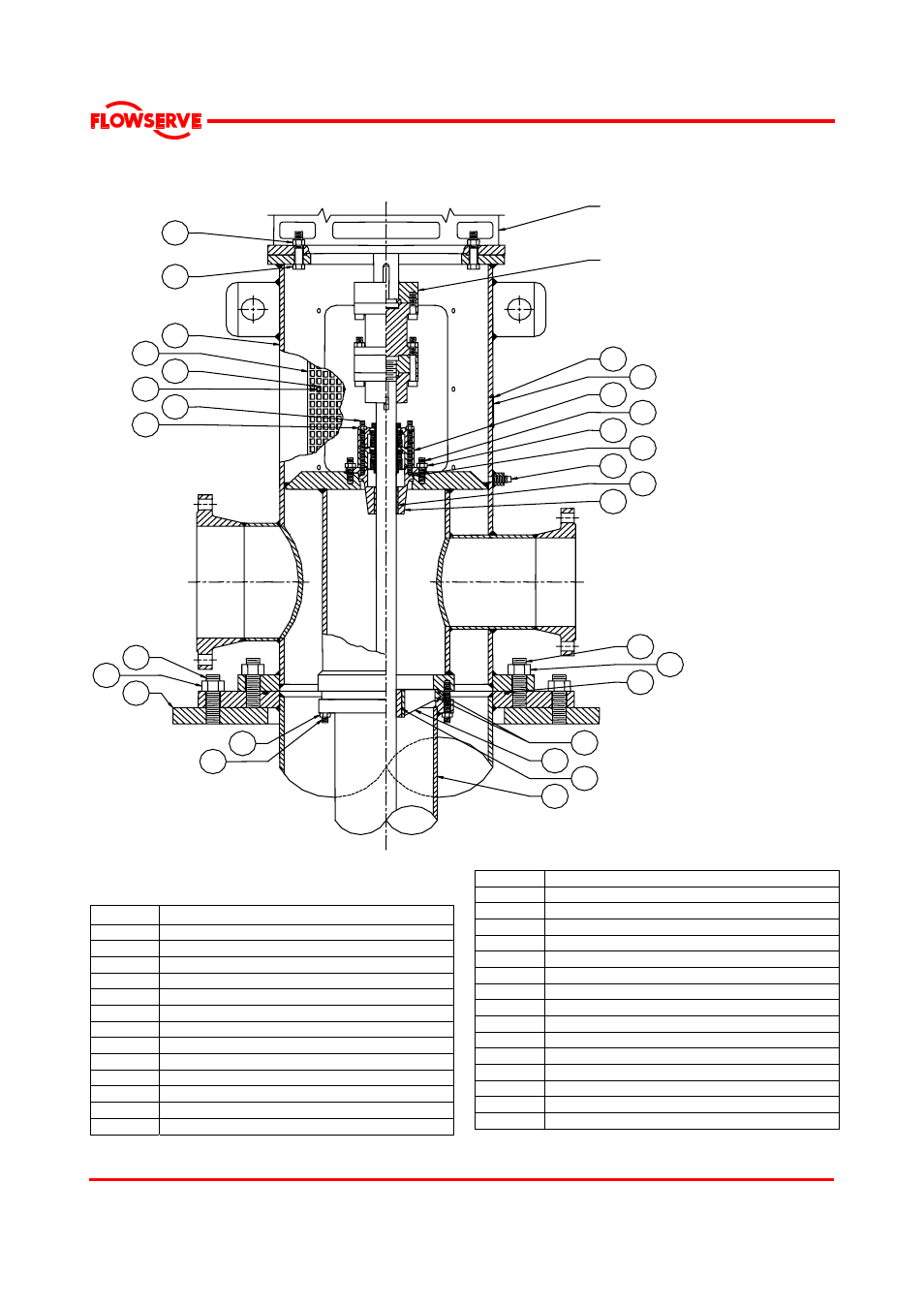

8.3.1 Identification des pièces: bâti de refoulement/colonne/cuve d’aspiration – pompe VTP lubrifiée
par le produit avec cuve d’aspiration
374
101
417
131
304
418
372
373
416
425
424
(Ensemble)
Réf. 471
327
326
382
381
327A
326A
349
355
348
117
347
354
23
413
412
39
307
431
Moteur électrique
8.3.1.1 Liste des pièces – bâti de refoulement/
colonne/cuve d’aspiration
Ref no. Description
23 Semelle
39 Coussinet-manchon-arbre de transmission
101 Colonne-tuyau
117 Coussinet-manchon-douille de laminage
131 Protection-accouplement
304 Bâti de refoulement
307 Pièce de retenue-roulement
326 Goujon
326A Goujon
327 Ecrou hexagonal
327A Ecrou hexagonal
347 Joint torique-boîte à garniture
348 Logement-douille de laminage
349 Garniture mécanique
354 Goujon
355 Ecrou hexagonal
372 Goujon
373 Ecrou hexagonal
374 Joint torique-cuve
381 Vis à tête hexagonale
382 Ecrou hexagonal
412 Goujon
413 Ecrou hexagonal
416 Bouchon
417 Vis à tête hexagonale
418 Rondelle
424 Plaque de caractéristiques Flowserve
425 Vis pour plaque de série
431 Joint torique
