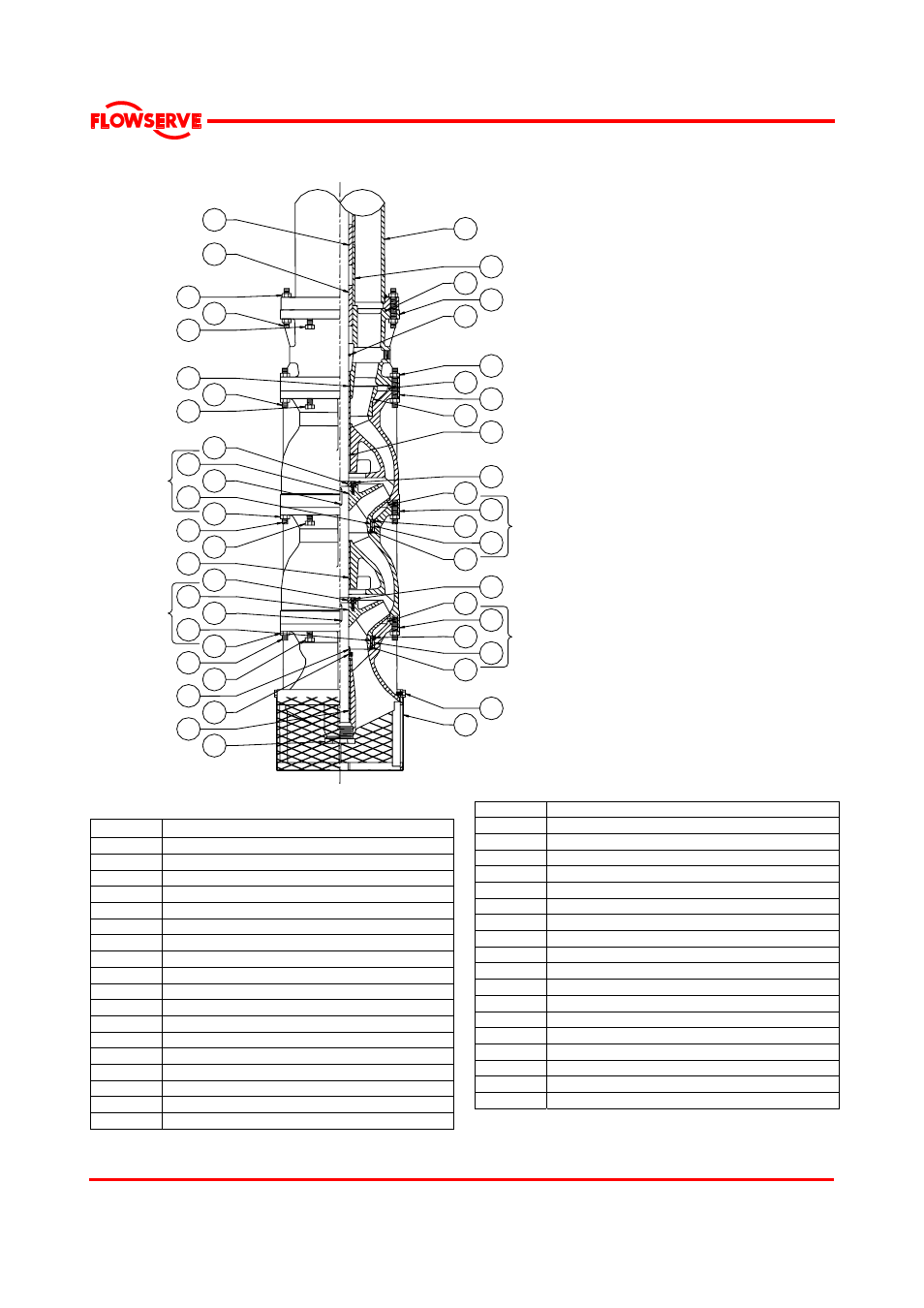

8.2.2 Identification des pièces: corps et tube enveloppant - pompe lubrifiée à l’huile/à tube enveloppant
103
103
361
354
354
321
125
426
2
358A
8
357
322
2
358A
357
8
426
89
85
101
309
357
310
369
Réf. 491
(Ensemble)
310
319
319
55
422
316
431
430
6
26
312
32
430
429
428
26
312
32
430
429
428
323
328
64
426
427
Réf. 493
(Ensemble)
Réf. 492
(Ensemble)
(Ensemble)
Réf. 492
8.2.2.1 Liste des pièces – cuve et tube enveloppant
Ref no.
Description
2 Roue
6
Arbre de la pompe
8
Bague d’usure de la roue
26
Vis à tête creuse
32 Clavette
droite
39
Coussinet-manchon-arbre de transmission
55 Tulipe
d’aspiration
64
Collier de protection
85 Tube
enveloppant
89 Joint
d’huile
101 Colonne-tuyau
103 Coussinet-fileté-arbre
de
transmission
125 Bouchon-graisse
309
Corps de refoulement
310 Cuve
311
Douille de serrage
312
Bague de butée fendue de roue
312*
Bague de butée fendue d’accouplement
316 Crepine
319
Bague d’usure de la cuve
319*
Bague d’usure de la cuve
321
Coussinet-manchon-boîtier de refoulement
322 Coussinet-manchon-corps
323 Coussinet-manchon-tulipe
328 Vis
de
serrage
354 Goujon
357 Ecrou
hexagonal
358A
Goujon
361 Ecrou
hexagonal
369 Bague
422
Vis à tête hexagonale
426
Vis à tête hexagonale
427
Vis à tête hexagonale (vis de calage)
428 Goupille
429 Goupille
430 Joint
torique
431 Joint
torique
