Présentation des écrans 1
Section 1 :
Présentation des écrans
Ce manuel fournit des informations d'installation, de maintenance et de dépannage qui permettront
de garantir des performances optimales des écrans de la série Daktronics Galaxy
® AF-3500. Il contient
également des informations relatives aux diagnostics et au remplacement des pièces et se termine par
un glossaire.
1.1
Détails de l'écran
Les numéros de modèle Galaxy ® sont décrits comme suit :
AF-3500-RRxCCC-MM-R,A,RGB-XX
AF-3500 = Écran Galaxy d'extérieur
RR = Nombre de rangs de pixel dans le sens
de la hauteur
CCC = Nombre de colonnes de pixel dans le
sens de la longueur
MM = Pas de pixel en millimètres
R,A,RGB = Couleur LED : R (Red), A (Amber),
RGB (“Full Color” Red, Green, Blue)
XX = SF (Principal) ou 2V (Principal/Miroir)
Les écrans sont des unités à face unique ou 2V (à deux
vues). Dans les unités 2V, le premier écran est l'unité
principale et le second, le miroir.
Un module correspond au bloc constitutif de l'écran
Galaxy
® . Chaque module est un carré de 8 ou 16 pixels.

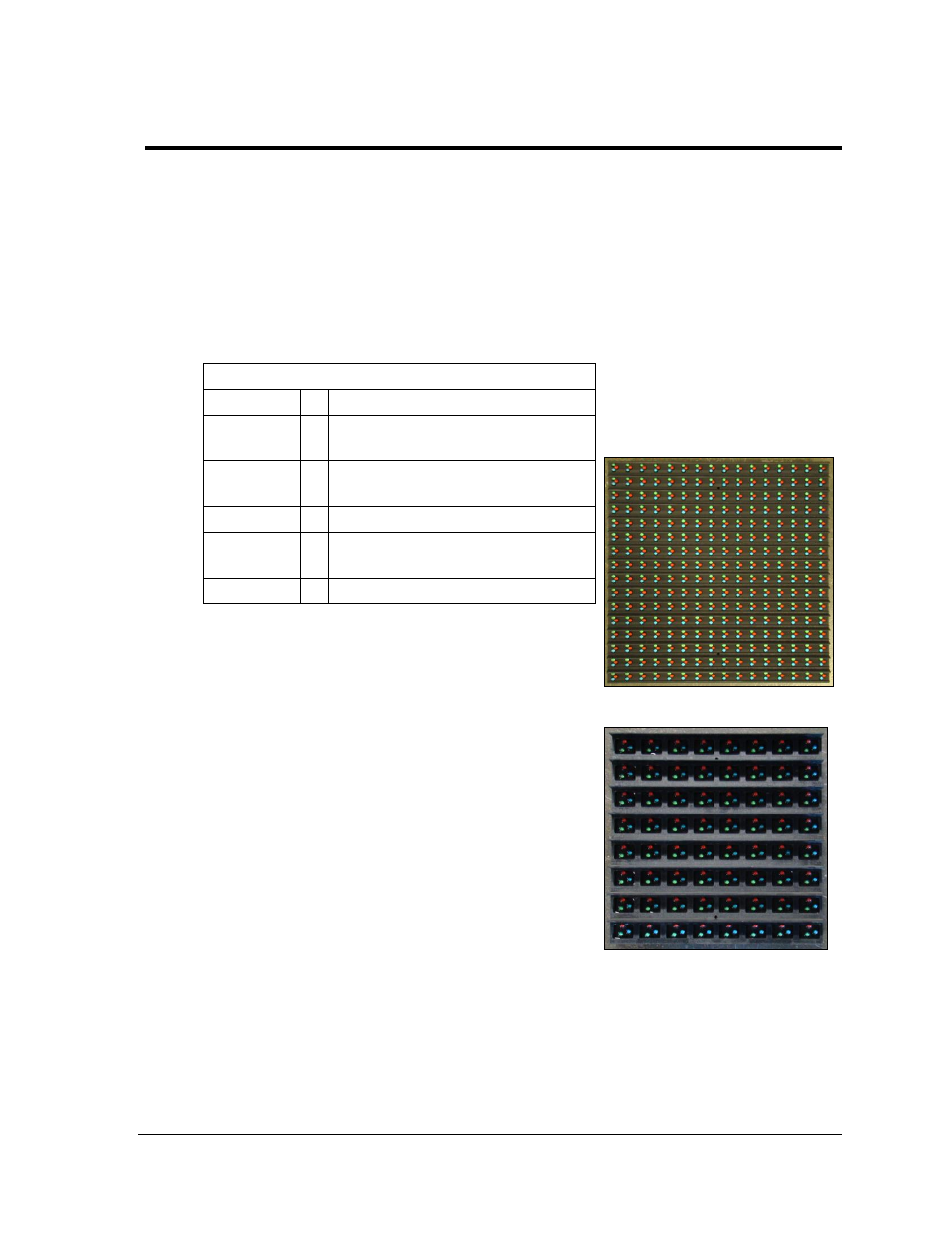

La Figure 1 représente un module 16 x 16 de 20 mm et
la Figure 2 un module 8 x 8 de 34 mm. En plaçant les
modules l'un à côté de l'autre et l'un sur l'autre, vous
pouvez obtenir et créer différentes tailles d'écran. Il est
facile de supprimer les modules individuels de l'écran,
si nécessaire.
Un système d'écran type se compose d'un ordinateur
exécutant le logiciel Venus
® 1500 sur la plate-forme
Windows ® et d'un ou de plusieurs écrans. Venus ® 1500
est un progiciel tournant sous le système d'exploitation
Windows
® XP ou Vista Édition familiale/Professionnel
sur un ordinateur compatible IBM ® . Veuillez vous
référer au manuel d'utilisation de Venus ® 1500
(DD1370296) pour en savoir plus sur l'installation et
l'utilisation du logiciel Venus
® 1500.
Figure 1 : Module 16x16 20 mm
Figure 2 : Module 8x8 34 mm
