Installation électrique 11
Pour les écrans dotés d'un raccordement de l'alimentation interne
Raccordement de l'alimentation monophasée au panneau de raccordement de puissance
interne :
1. Ouvrez l'écran en suivant les instructions de la Section 6.1 et localisez le panneau de
raccordement de
l'alimentation.
2. Acheminez la gaine du
câble vers l'arrière de
l'écran. Utilisez les
éjecteurs de 1,905 cm
(3/4”) pour faciliter
l'accès, en faisant bien
attention à ne pas
endommager les
composants internes.
3. Connectez le fil neutre à
la cosse neutre et les fils
sous tension aux cosses
de la Ligne 1 et de la
Ligne 2.
4. Le fil de mise à la terre
est relié à la barre
omnibus de mise à la
terre. La Figure 10
propose un exemple.

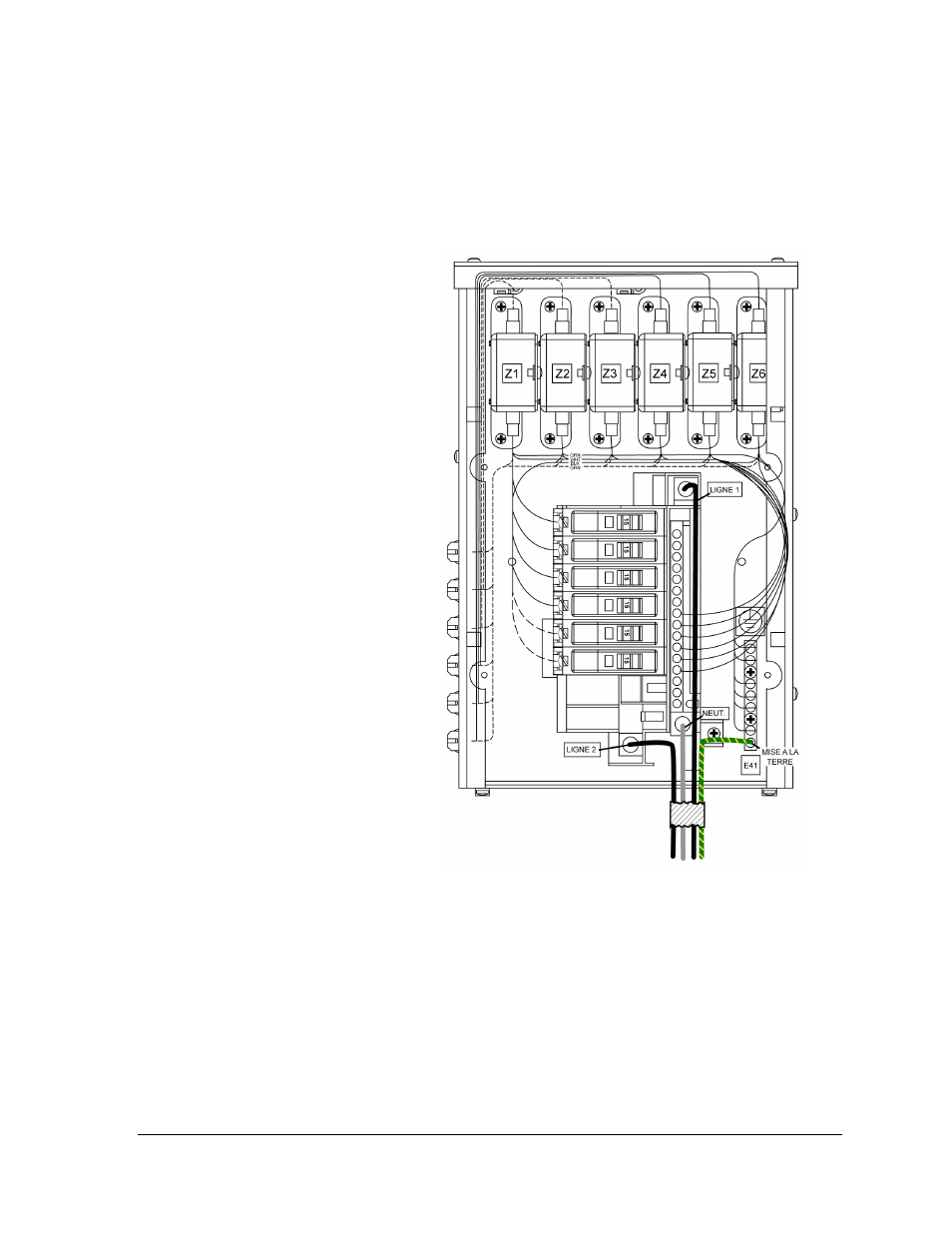

Figure 10 : Panneau domestique à 6 disjoncteurs pour une
alimentation monophasée
