Installation de signal 13
Section 4 :
Présentation de l'installation de signal
Pour des détails spécifiques sur l'installation des communications, consultez le guide rapide et le
manuel inclus avec l'équipement de communication. Le tableau ci-dessous indique chaque type de
communication et le numéro de manuel correspondant.
Remarque : Il s'agit des types de communication standard. Cependant, chaque site est unique et peut
inclure des équipements supplémentaires. En cas de problèmes, adressez-vous à la société d'entretien
de l'écran ou au Service clientèle de Daktronics.
4.1
Interconnexions de l'écran principal/miroir
Si cet écran est un écran principal/miroir à deux vues, un câble à
branchement rapide est fourni pour connecter le signal entre les
deux faces. La Figure 12 propose un exemple. Fixez l'excédent de
câble à la structure d'appui afin d'écarter les risques de dommage
inhérents aux intempéries ou aux actes de vandalisme.
Type de communication Manuel de communication Guide rapide de communication
Wireless Ethernet Bridge DD1417615 DD1417586
Ethernet DD1417609 DD1417573
Ethernet Fibre DD1417611 DD1417581
WiFi DD1417619 DD1417592

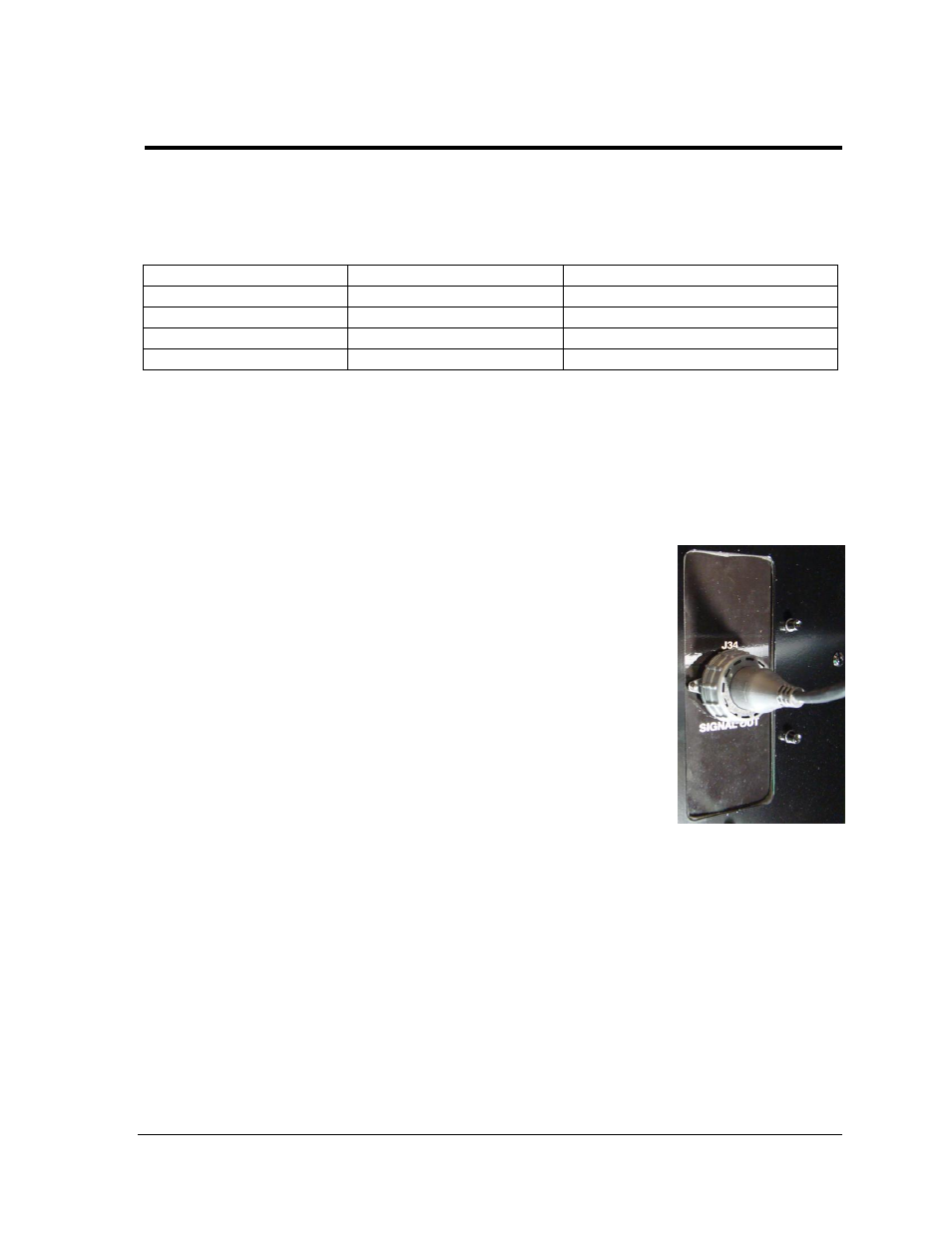

Figure 12 : Câble à
branchement rapide
Principal/Miroir
