10 Installation électrique
3.5 Connexion d'alimentation
L'alimentation est normalement raccordée en mode externe au boîtier J sur les écrans.
Cependant, les grands écrans exigent que l'alimentation soit raccordée en mode interne au
panneau de raccordement
de l'alimentation.
Pour les écrans dotés d'un boîtier J de raccordement de l'alimentation
externe
Raccordement des fils chargés, neutres et de mise à la terre au boîtier J :
1. Acheminez le câble d'alimentation par une gaine vers l'arrière de l'écran et dans le
boîtier J de raccordement de l'alimentation (le boîtier J contient des accessoires de
gaine de 1,905 cm (3/4”)).
2. Le boîtier J contient deux ou trois fils plus une mise à la terre venant de l'intérieur de
l'écran. Ces fils sont préraccordés au panneau de raccordement de l'alimentation
placé à l'intérieur de l'écran.
3. À l'intérieur du boîtier J externe, connectez les fils d'alimentation aux fils venant de
l'intérieur de l'écran à l'aide de capuchons de connexion. Référez-vous à la Figure 8
pour le 120 V et à la Figure 9 pour le 120/240 V.
Remarque : Les couleurs suivantes sont utilisées pour les fils préraccordés :
120 V 120/240 V

Ligne 1 – Noir 
Ligne 1 – Noir

Line 2 – Rouge

Neutre – Blanc 
Neutre – Blanc
 Mise à la terre – Vert/Jaune  Mise à la terre – Vert/Jaune

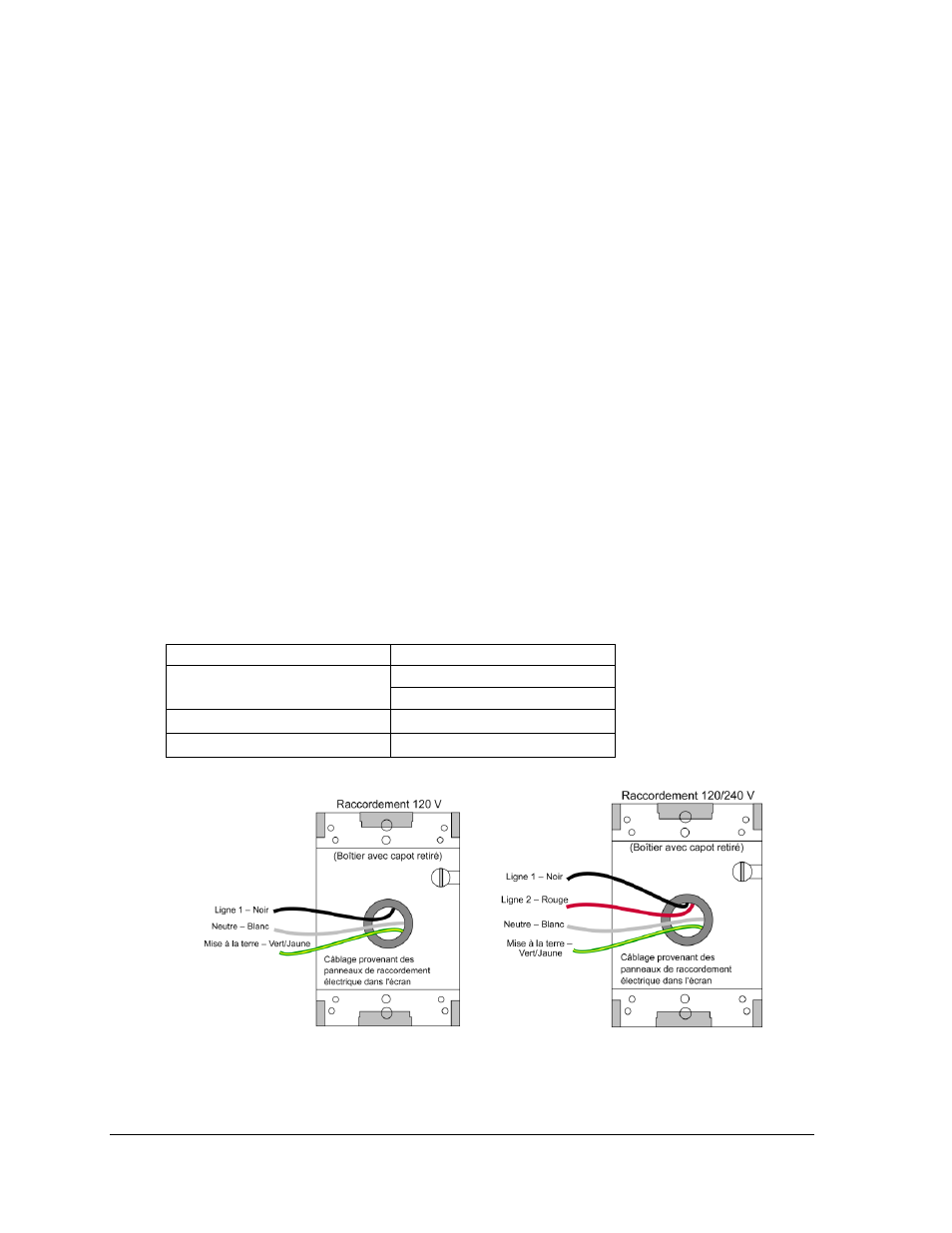

Figure 8 : Raccordement au boîtier J 120 V
Figure 9 : Raccordement de boîtier J 120/240 V
