Remp lacement des pièces 41
Remplacement du capteur de température
Outils requis : tourne-écrou 1/4”, tournevis Phillips
Le capteur de température se compose d'une petite carte insérée dans un logement en
plastique. Il est monté à l'extérieur, normalement près de l'écran ou du bâtiment. En cas de
problème, vous pouvez remplacer le capteur interne en y accédant par l'une des méthodes
suivantes :
1. Ouvrez le logement du capteur de température en retirant les quatre écrous 8-32 de
la partie inférieure, puis en retirant les cinq disques inférieurs. Trois des disques sont
pleins, tandis que les deux disques du centre présentent en leur centre un trou carré
pour permettre l'adaptation autour du capteur.
2. Étiquetez les fils connectés à la carte du capteur de température puis déconnectez le
câble du bornier du capteur de température dans le logement du capteur.
3. Retirez les deux vis qui maintiennent la carte au disque en plastique. Installez la
nouvelle carte et replacez les
deux vis.
4. Reconnectez le câble à la
carte du capteur de
température, en vérifiant que
la connexion électrique est
correcte pour tous les fils.
5. Acheminez le câble autour de
la carte du capteur, comme
montré à la Figure 30, puis
réassemblez le boîtier du
capteur.

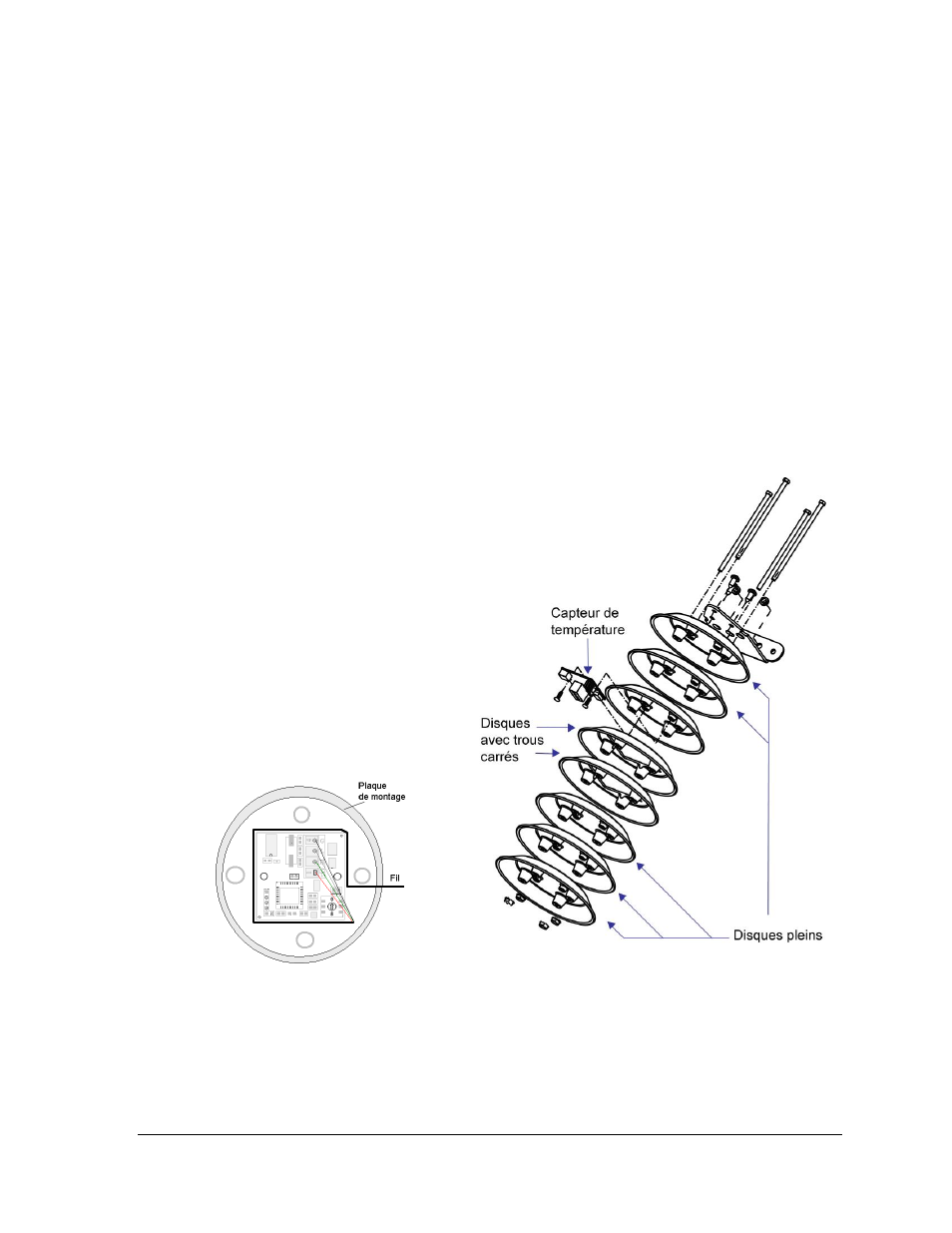

Figure 30 : Capteur de température (démonté)
Figure 31 : Fil autour de la carte
du capteur
