12 Installation électrique
3.6
Acheminement de l'alimentation dans l'écran
Un acheminement de l'alimentation général, tel que celui montré à la Figure 11, peut se
résumer comme suit :
1. L'alimentation est raccordée en mode interne au panneau de raccordement de
l'alimentation (directement ou par l'intermédiaire d'un boîtier J monté à l'arrière).
2. L'alimentation passe par le ou les disjoncteurs dans le panneau de raccordement de
l'alimentation.
3. L'alimentation est acheminée par des filtres aux alimentations électriques, qui
alimentent les modules.
4. L'alimentation passe par le transformateur qui la convertit à la tension appropriée
pour le contrôleur (ou le MLC dans un écran miroir).
5. L'alimentation est également acheminée au thermostat et aux ventilateurs par
l'intermédiaire d'un filtre. Les ventilateurs sont activés par le relais ou le thermostat.
Remarque : Les alimentations électriques sont réglées sur la tension appropriée par les
modules.

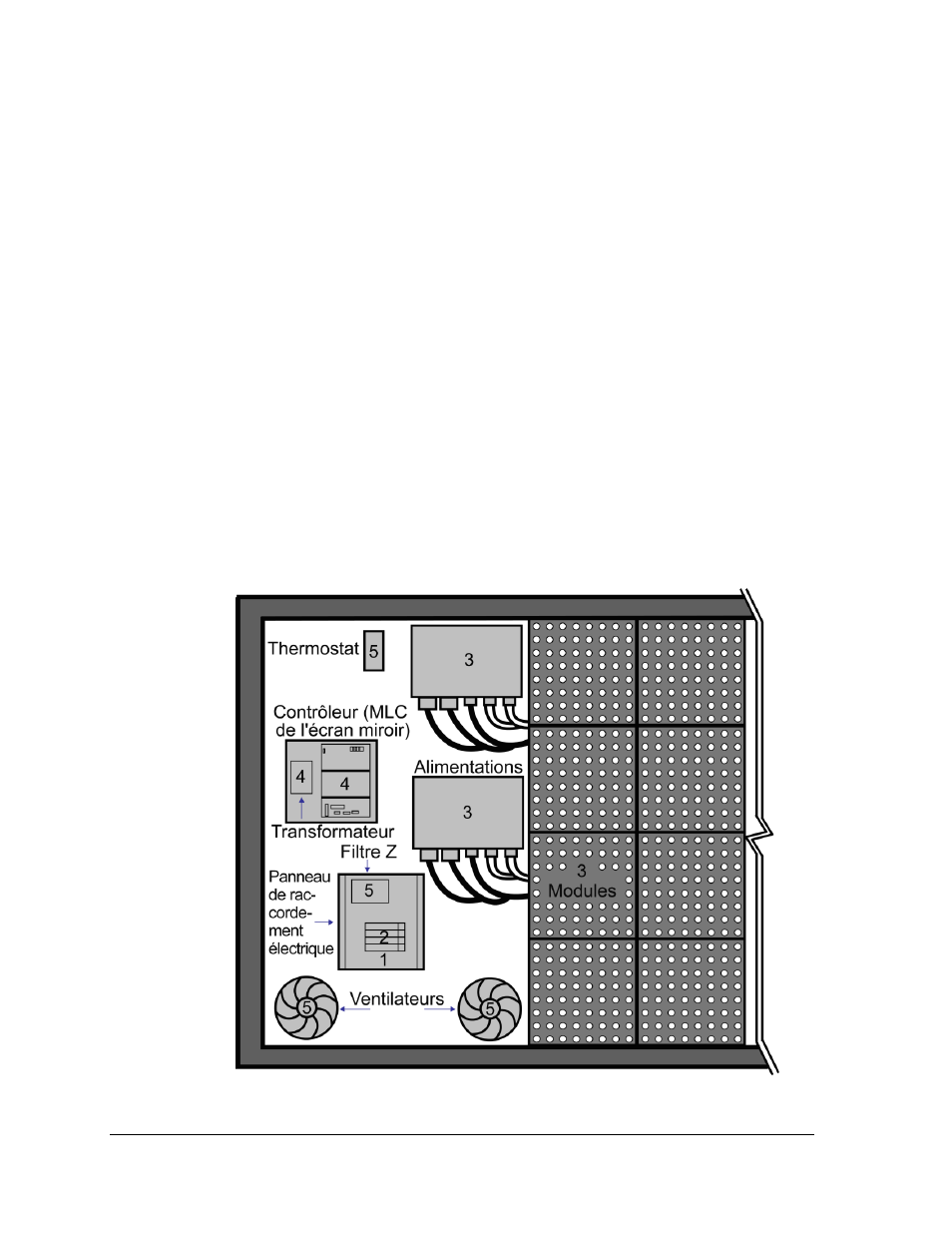

Figure 11 : Résumé de la chaîne d'alimentation
