Annexe C : Installation internationale
Les sources d'alimentation constituent la différence principale entre les applications domestiques et
internationales. Les écrans internationaux utilisent un courant 240 V.
Raccordement des fils chargés, neutres et de mise à la terre au boîtier J
1. Acheminez le câble d'alimentation par une gaine de 1,905 cm (¾”) vers l'arrière de
l'affichage et dans le boîtier J de raccordement de l'alimentation.
2. Le boîtier de raccordement de l'alimentation contient deux fils plus une mise à la
terre venant de l'intérieur de l'affichage. Ces fils sont préraccordés au panneau de
raccordement de l'alimentation placé à l'intérieur de l'écran.
3. À l'intérieur du boîtier J de raccordement électrique externe de l'écran, connectez les
fils d'alimentation aux fils venant de l'intérieur de l'écran à l'aide de capuchons de
connexion. Reportez-vous à la Figure 32.
Remarque : Les couleurs suivantes sont utilisées pour les fils préraccordés :
240 V
Ligne 1 Marron
Neutre Bleu
Mise à la terre Vert/Jaune

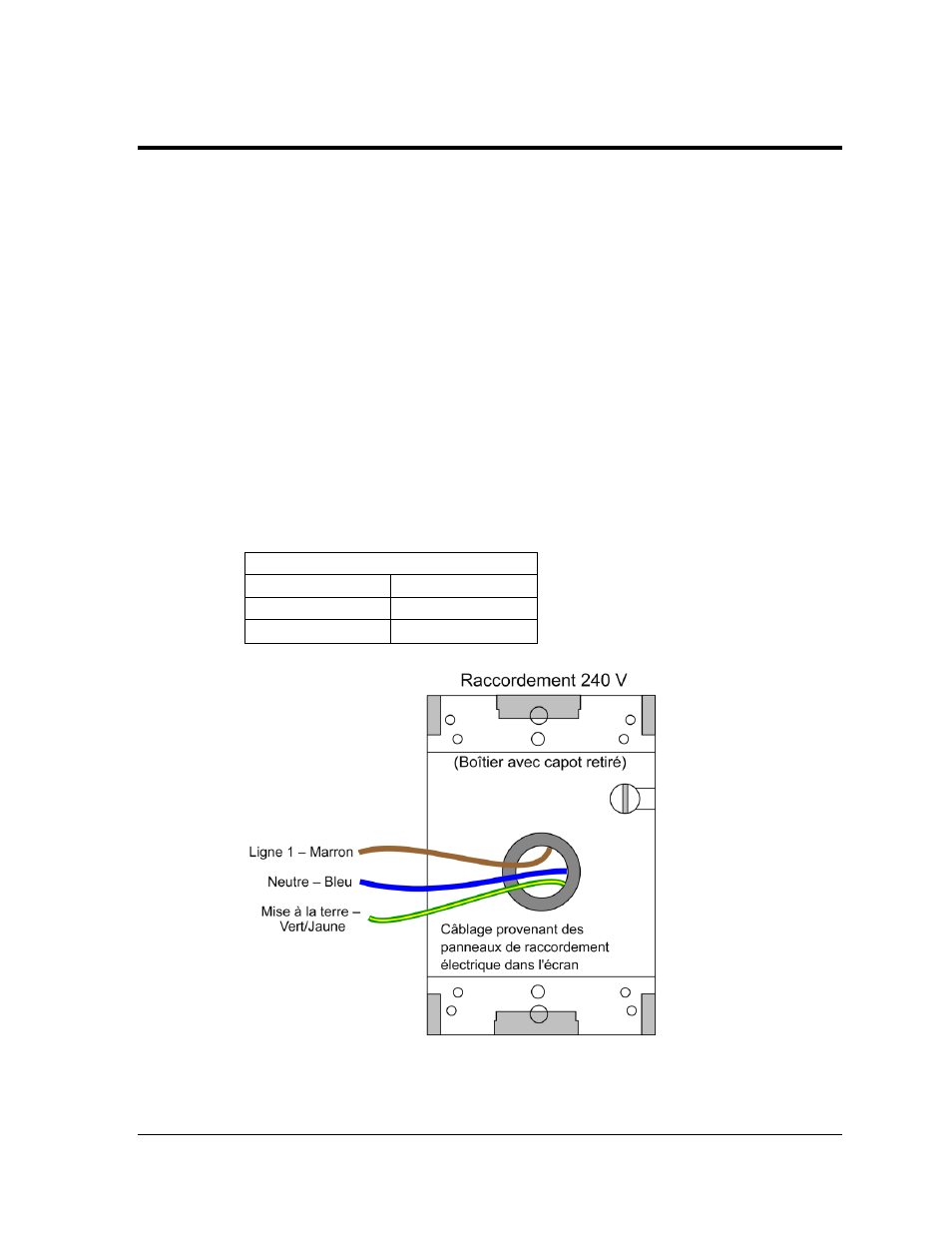

Figure 32 : Raccordement électrique 240 V
