Guide du propriétaire du Cybex Arc Trainer 425A
! MISE EN GARDE : Deux personnes au minimum sont requises pour soulever, déplacer et
assembler cet appareil. Utilisez toujours la méthode de levage appropriée
pour déplacer des articles lourds.
4. Soulevez et déplacez l’appareil
A. Retirez avec précaution les tire-fonds et les supports d’expédition. REMARQUE : Pour le
moment, laissez le matériel d’emballage sur les bras de liaison (vous éviterez ainsi d’érafler
la peinture pendant l’assemblage).
B. Deux personnes au minimum sont requises pour soulever l’appareil et le faire rouler jusqu’à
l’emplacement prévu. Utilisez les méthodes de levage appropriées.
REMARQUE : Si vous installez le moniteur audio-vidéo
personnel, reportez-vous à la page
5 -12 pour consulter les instructions
d’installation.
5. Installez les câbles dans le support de la
console.
A. Repérez le support de la console (n° 12).
B. Repérez la console et les câbles du dispositif
de contrôle du rythme cardiaque sur le châssis
principal.
C. Enfoncez les câbles dans la base du support
de la console (n° 12) jusqu’à ce qu’ils sortent
du dessus.
6. Fixez le support de la console.
A. Repérez le support de la console (n° 12)
et les trois vis de blocage à tête ronde
0,375-16 x 0,75 (n°19).
7. Fixez la console.
A. Repérez la console (n° 2), les quatre vis de blocage à tête ronde de 0,250-20 x 1,250 (n° 21) et les
quatre rondelles de blocage (n° 22).
B. Branchez les câbles de la console et du dispositif de contrôle du rythme cardiaque sortant sur le
dessus du support (n° 12) de console à la console (n° 2). Reportez-vous à la figure 4.
C. Positionnez la console (n° 2) en place et insérez manuellement chacune des quatre vis de blocage à
tête ronde 0,250-20 (n° 21) avec les quatre rondelles de blocage (n° 22). Reportez-vous à la figure 4.
REMARQUE : Assurez-vous que les câbles ne sont pas pincés.
D. A l’aide de la clé Allen 5/32 po (n° 26) fournie, fixez la console (n°2) au support de console (n° 12) à l’aide
des quatre rondelles de blocage (n° 22) et des quatre vis de blocage à tête ronde 0,250 x 1,250 (n° 21).

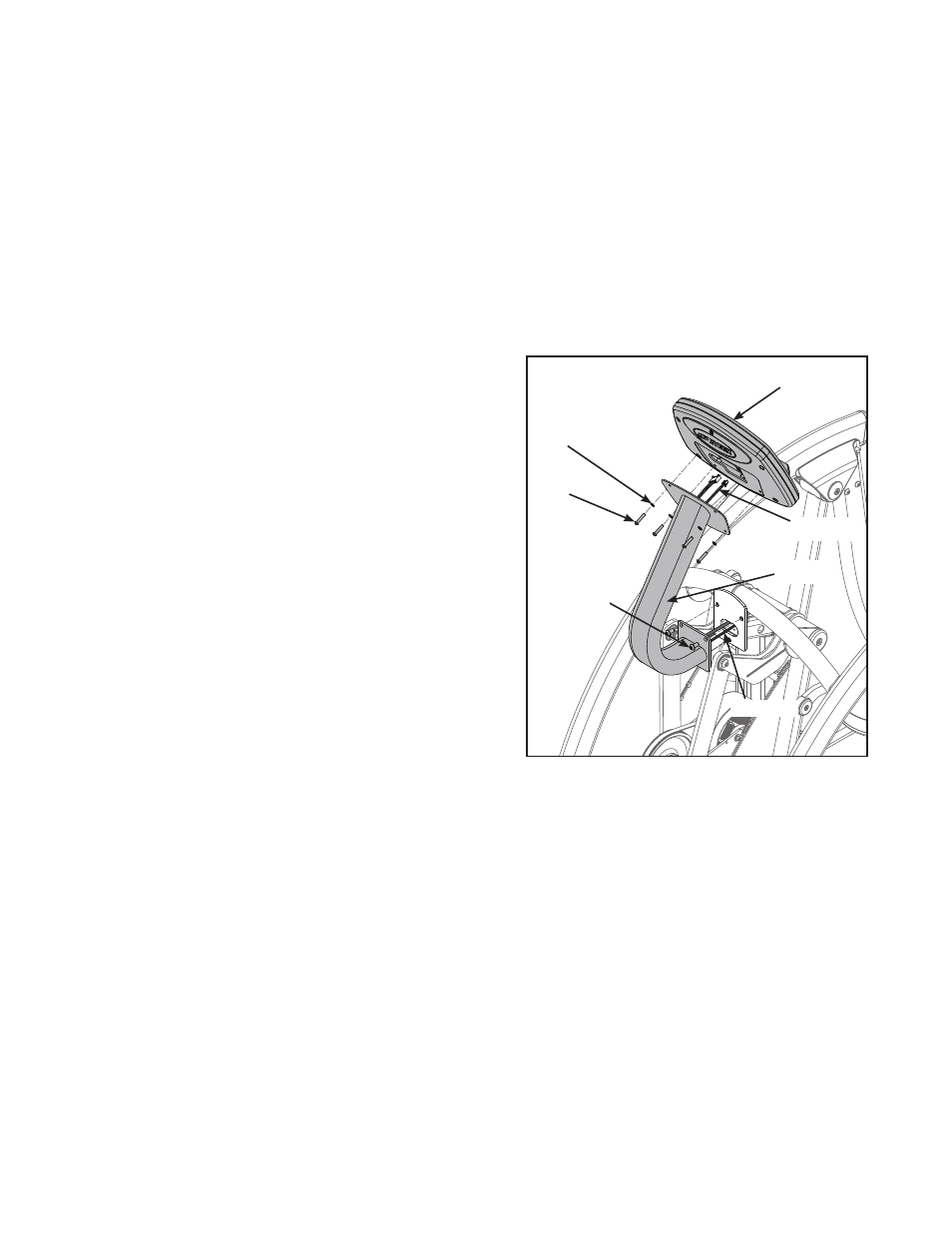

Figure 4
N°2
N°22
N°21
Câbles
N°19
N°12
Câbles
Installation et
assemblage
Page 5 - 6
B. Placez le support de la console (n° 12) sur le châssis principal et enfilez manuellement chacune des
trois vis de blocage à tête ronde 0,375-16 x 0,75 (n°19). Reportez-vous à la figure 4.
C. Serrez solidement les vis 0,375-16 x 0,75 (n°19) à l’aide de la clé Allen de 7/32 po (n° 27) fournie.
