Maintenance
préventive
Page 4-3

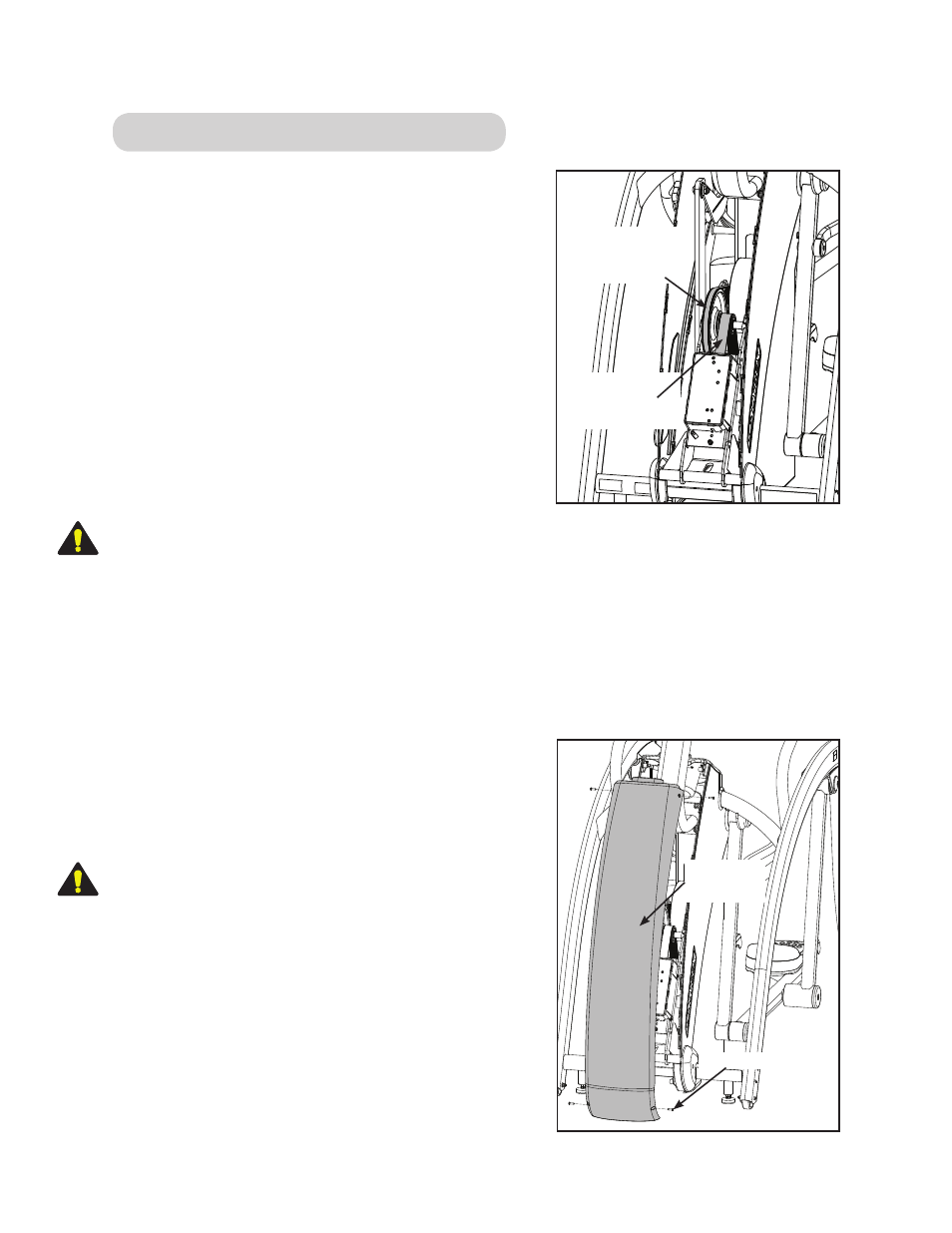

Entretien de la courroie d’entraînement
Il y a deux courroies d’entraînement qui peuvent s’user ou
se fissurer. Reportez-vous à la figure 1.
Courroie principale - Il s’agit de la courroie la plus large
des deux. Elle est dotée de dix rainures qui la maintiennent
alignée sur la grande poulie supérieure. La courroie princi-
pale ne devrait pas se relâcher car elle est élastique.
Courroie auxiliaire - Il s’agit de la plus étroite des deux.
Les rainures dont elle est munie la maintiennent alignée sur
le dispositif d’entraînement du volant d’inertie. La courroie
auxiliaire ne devrait pas se relâcher car elle est élastique.
REMARQUE : Si une courroie présente des fissures ou
semble usée, elle doit être remplacée immédiatement par
un technicien qualifié.
Outils nécessaires
• Tournevis Phillips
Guide du propriétaire du Cybex Arc Trainer 425A
Courroie
d’entraînement
principale
Courroie
d’entraînement
auxiliaire
Vis (4)
Couvercle
d’accès
Figure 1
AVERTISSEMENT : Débranchez le cordon d’alimentation de la prise murale avant de
commencer cette procédure. Maintenez les articles mouillés éloignés des
pièces internes de l’appareil. Un choc électrique pourrait se produire,
même si l’appareil est débranché.
1. Lisez attentivement la rubrique Maintenance des courroies d’entraînement et assurez-vous
de bien comprendre son contenu avant de passer à l’étape 2.
2. Coupez la source d’alimentation externe.
A. Débranchez le cordon d’alimentation de la prise de courant.
Figure 2
3. Retirez le couvercle d’accès.
A. A l’aide d’un tournevis Philips, enlevez les quatre
vis fixant le couvercle d’accès.
B. Retirez le couvercle d’accès.
AVERTISSEMENT : Le volant d’inertie peut être très
chaud. Attendez qu’il refroidisse
avant d’effectuer l’entretien.
4. Vérifiez l’état de chaque courroie.
A. Faites tourner chaque courroie afin d’en vérifier l’état.
Si une ceinture est fissurée ou semble usée, elle doit
être immédiatement remplacée par un technicien
d’entretien qualifié.
5. Fixez le couvercle d’accès.
A. A l’aide d’un tournevis Philips, serrez tout d’abord
les vis (enlevées à l’étape 3A). REMARQUE : Ne
serrez pas les vis excessivement.
6. Vérifiez le bon fonctionnement de l’appareil.
