E. Cochez ( ) les articles se trouvant dans le sac de quincaillerie à mesure que vous les trouvez.
Reportez-vous aux figures 2 et 3.
Installation et
assemblage
Page 5 - 4
Article Qté N° de pièce Description
15 1 425A-449 Arbre du pivot
16 1 YA000221 Adhésif frein-filet
17 7 HT542514 Vis à tête cylindrique à dépouille et cruciformes n° 8 X 0,625 noires
18 2 JC700412 Vis de blocage à tête ronde 0,375-16 x 0,50
19 3 HC700415 Vis de blocage à tête ronde 0,375-16 x 0,75
20 2 HC620414 Vis de blocage à tête ronde 0,250-20 x 0,625
21 4 HX620420 Vis de blocage à tête ronde 0,250-20 x 1,250
22 4 HS307400 Rondelle de blocage
23 2 HS347600 Rondelle
24 2 425A-482 Capuchon d’extrémité
25 2 HS307601 Rondelle
26 1 BK030205 Clé Allen 5/32 po
27 2 BK030204 Clé Allen de 7/32 po
28 2 600A-311 Entretoise
Quincaillerie
N°16
N°15
N°19
N°18
N°24
N°17
N°20 N°21
N°22 N°23
N°25
N°26
N°27

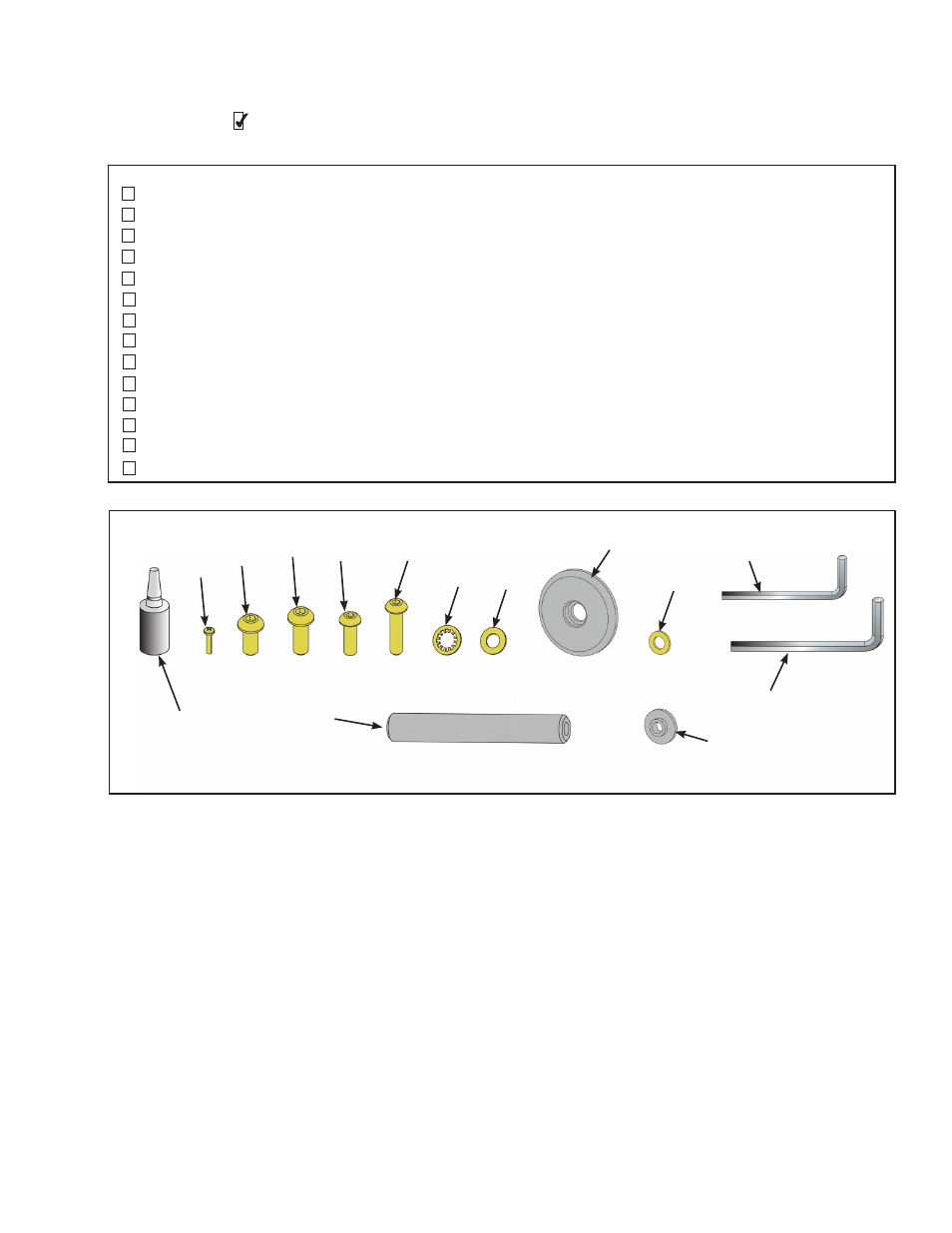

Figure 2
N°28
