Description du système
KL6904 7

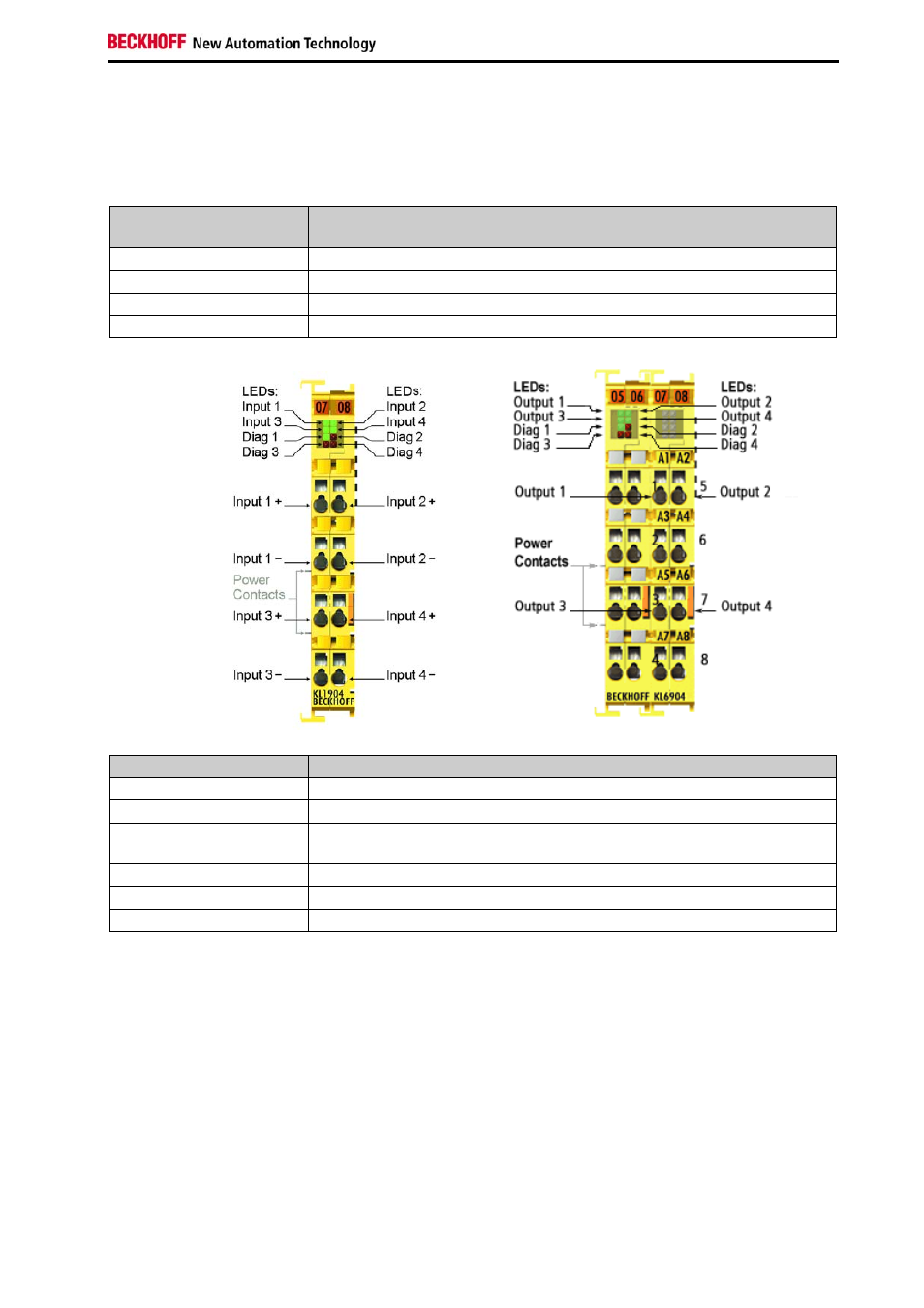

2.1.2 Bornes d’E/S
Caractéristiques mécaniques
Caractéristiques
mécaniques Borne d’E/S
Matériau Polycarbonate, polyamide (PA6.6).
Dimensions (L x H x P) 12 mm x 100 mm x 68 mm ou 24 mm x 100 mm x 68 mm
Montage Sur rail 35 mm (EN50022) avec verrouillage
Juxtaposition Double assemblage à rainure et languette
Technique de raccordement
Technique de raccordement Borne d’E/S
Câblage
Cage à ressort (Cage Clamp © )
Section du raccord 0,08 mm² ... 2,5 mm², monobrin ou multibrin
Raccordement de bus de
terrain Selon le bus de terrain
Contacts d’alimentation Max. 3 contacts à ressort / contacts en couteau
Charge en courant 10 A
Tension nominale Selon le type de borne
2.1.3 K-bus
Le K-bus est le bus interne. Six contacts aménagés sur les côtés des bornes permettent de guider le K-
bus à partir du coupleur de bus vers toutes les bornes. La borne terminale ferme le K-bus.
2.1.4 Contacts d’alimentation
Trois contacts d'alimentation transmettent la tension de service aux bornes en aval. La mise en œuvre de
bornes d'alimentation permet de former des groupes de potentiels distincts sur la réglette à bornes. Les
bornes d'alimentation ne sont pas prises en considération lors de la commande des bornes ; elles
peuvent être disposées à n'importe quel endroit sur la réglette à bornes.
