Fonctionnement
16 KL6904

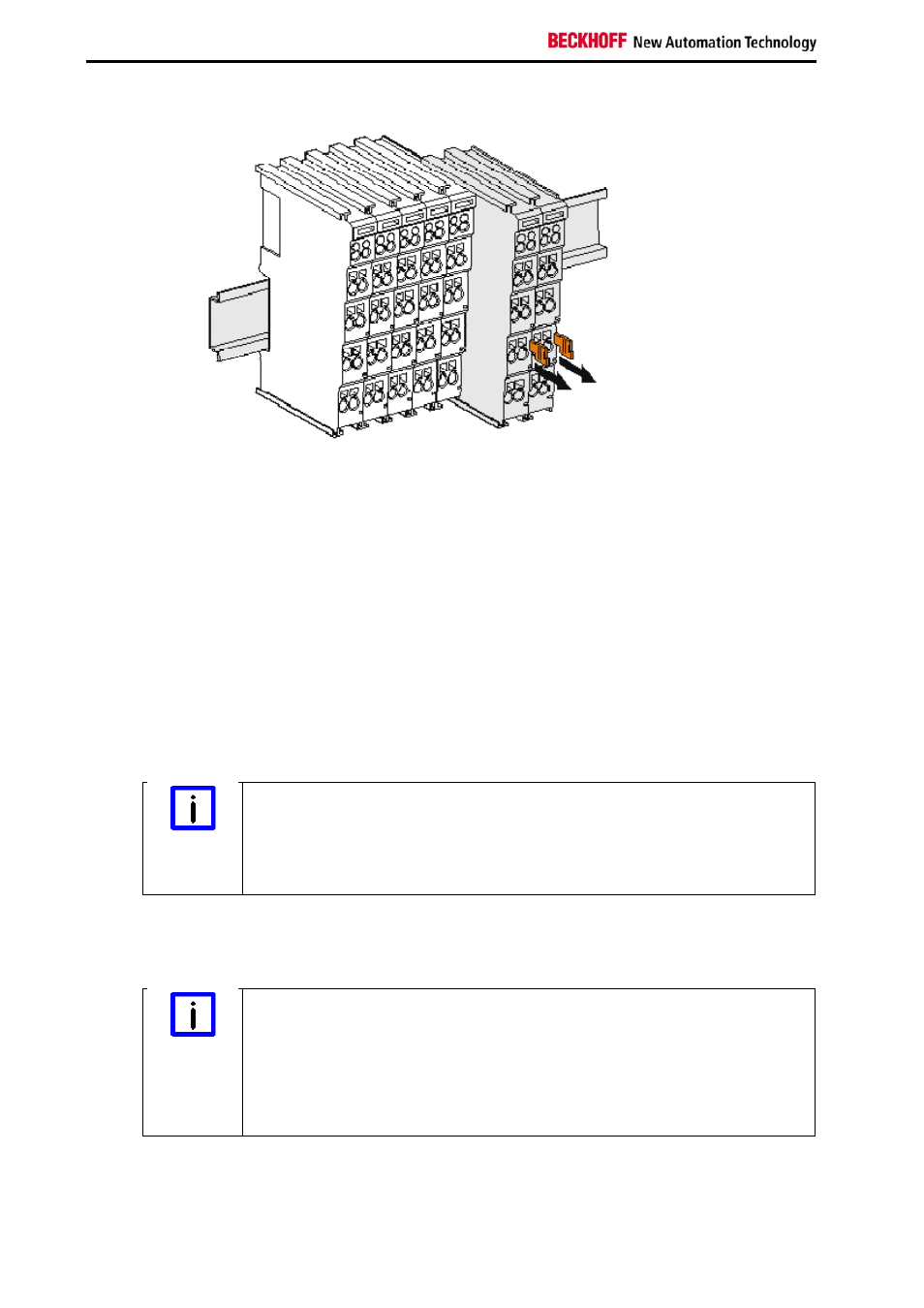

Démontage
1. Tirez avec précaution les pattes oranges d’env. 1 cm sur les bornes à démonter. Le
déverrouillage de cette borne est effectué et elle peut être enlevée du rail DIN sans efforts.
2. Saisissez pour ce faire la borne déverrouillée en posant le pouce et l’index sur les surfaces
nervurées au dessus et en dessous du boîtier, puis tirez la borne hors du rail.
4.1.4 Installation électrique
4.1.4.1 Connexions au sein d’un bloc de bornes d’E/S
Les connexions électriques entre le coupleur de bus et les bornes d’E/S sont automatiquement réalisées
par l'assemblage des composants.
• Les six contacts à ressort du K-bus prennent en charge la transmission des données et
l’alimentation de l’électronique des bornes d’E/S.
Respecter le courant maximum K-bus !
Remarque
Respectez le courant maximum que votre coupleur de bus peut fournir pour
l’alimentation du K-bus ! Si le courant absorbé par vos bornes dépasse le
courant maximum que votre coupleur de bus peut fournir pour l’alimentation du
K-bus, insérez la borne de bloc d’alimentation KL9400.
• Les contacts d’alimentation transmettent l’alimentation pour l’électronique de terrain et
constituent de ce fait un rail d’alimentation au sein du bloc de bornes d’E/S. L’alimentation des
contacts d’alimentation se fait par des bornes sur le coupleur de bus.
Respecter l’affectation des contacts de puissance !
Remarque
Lors de la conception d’un bloc de bornes d’E/S, veuillez tenir compte de
l’affectation des contacts de chaque borne d’E/S car certains types de bornes
(par exemple bornes d’E/S analogiques ou bornes d’E/S numériques à 4
canaux) n’établissent pas de contact ou ne le font que partiellement.
Les bornes d'alimentation (KL91xx, KL92xx) interrompent les contacts
d'alimentation et forment ainsi le début d'un nouveau groupe d'alimentation.
