Fonctionnement
KL6904 43
4.3 Diagnostic
4.3.1 LED de diagnostic

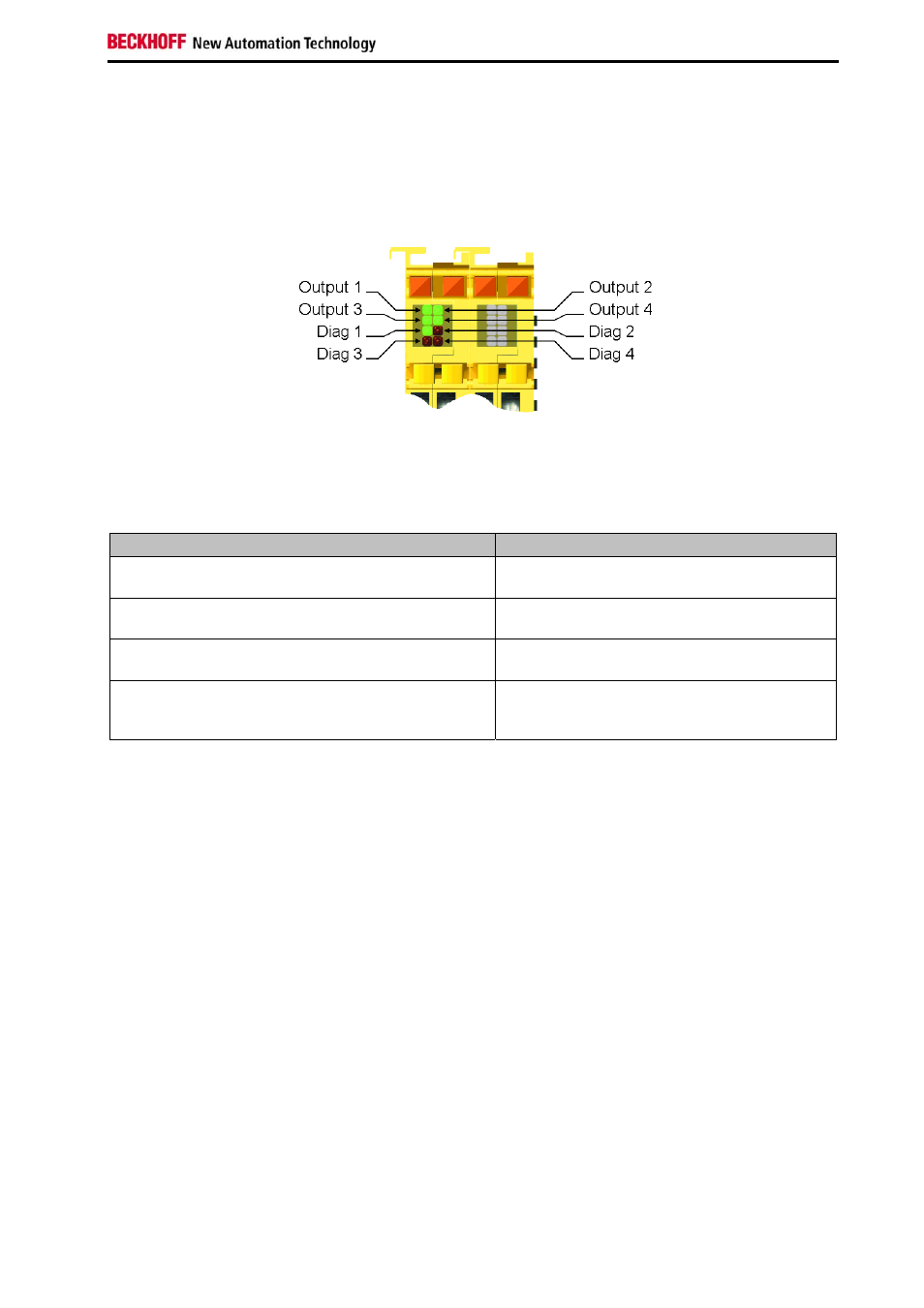

4.3.1.1 Diag 1 (verte)
La LED Diag 1 indique l’état de l’interface TwinSAFE.
Code de clignotement Signification
LED allumée en permanence Fonctionnement normal :
Communication TwinSAFE OK
Clignotement rapide alternant avec 1 impulsion de
clignotement Erreur de communication : la connexion n’est
pas dans l’état Run.
Clignotement rapide alternant avec 2 impulsions de
clignotement Erreur dans le bloc fonctionnel
Clignotement rapide alternant avec 3 impulsions de
clignotement Erreur au sein du bloc fonctionnel et erreur de
communication : la connexion n’est pas dans
l’état Run.
Ces erreurs peuvent être réinitialisées via un front descendant sur l’entrée ERR_ACK du groupe
TwinSAFE.
