Fonctionnement
KL6904 19

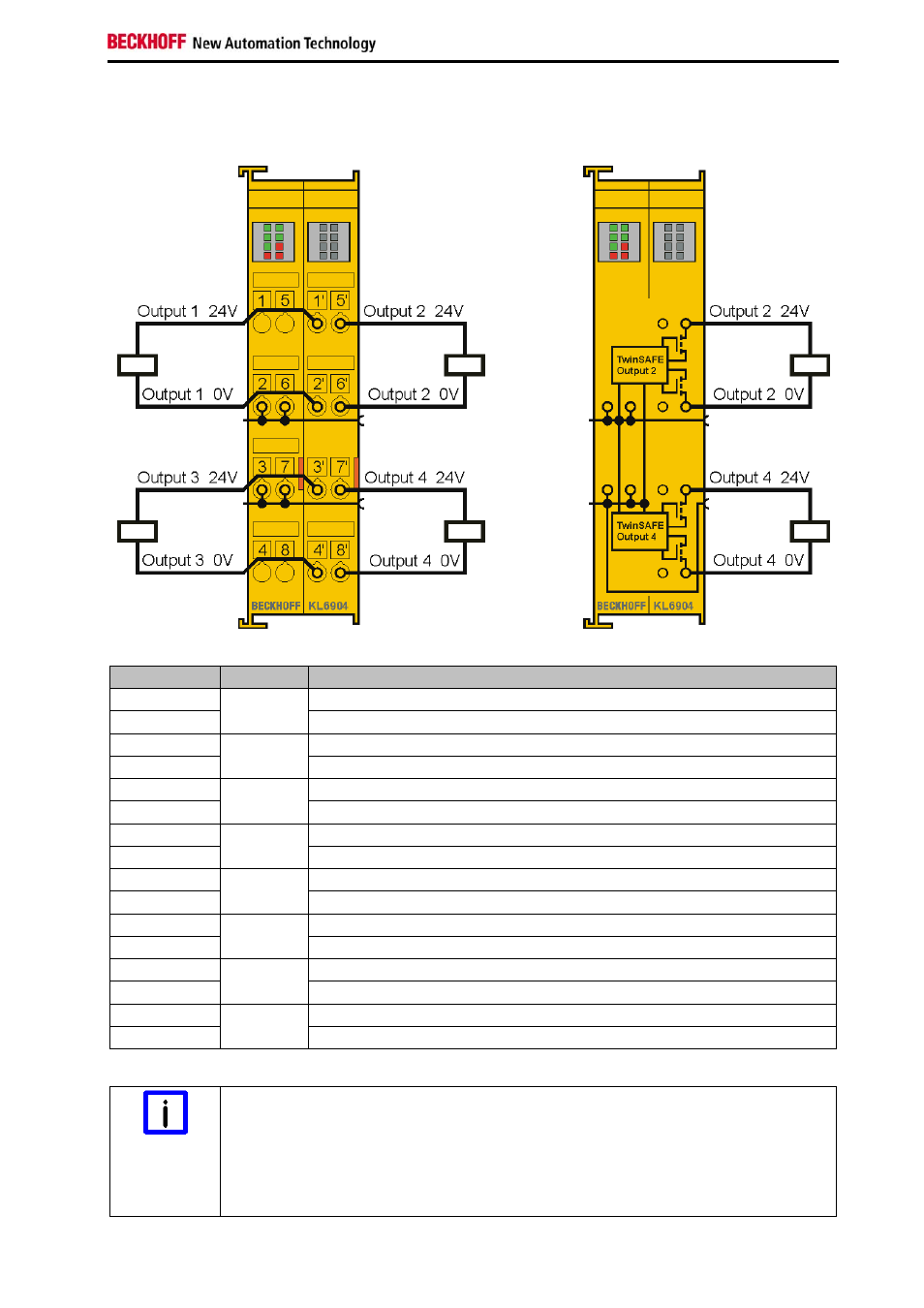

Affectation des raccords de la KL6904
Borne Sortie Signal
1 sans contact, pas de fonction
2
-
contact de puissance positif
3 contact de puissance négatif
4
-
sans contact, pas de fonction
5 sans contact, pas de fonction
6
-
contact de puissance positif
7 contact de puissance négatif
8
-
sans contact, pas de fonction
1’ Sortie 1+
2’
1
Sortie 1-
3’ Sortie 3+
4’
3
Sortie 3-
5’ Sortie 2+
6’
2
Sortie 2-
7’ Sortie 4+
8’
4
Sortie 4-
Impulsions de test
Remarque
Lors de la sélection des actionneurs, veiller à ce que les impulsions de test de la
KL2904 n’entraînent pas une commutation de l’actionneur ni un message de diagnostic
de la KL2904.
Les impulsions de test des sorties de la borne KL6904 ne sont pas configurables ni
déconnectables.
