5-20 DECS-100 BESTCOMS™ Software 9287570991 Rév M
Le témoin de Mode VAR/PF Actif passe du noir au rouge lorsque le DECS-100 fonctionne en mode AVR
et que la correction du facteur de puissance ou vars a été sélectionnée.
Statut de Commutation. Trois témoins de Statut de Commutation indiquent si les entrées de contrôle du
DECS-100 sont ouvertes ou fermées. Le témoin de Commutateur 52JK Ouvert passe du noir au rouge
lorsque les contacts fournis par l’utilisateur aux bornes 52 J et 52 K sont fermés. Lorsque cette entrée de
contrôle est ouverte, le choix du mode PF ou VAR peut se faire dans l’onglet Fonctionnement de l’écran
Mesure, Fonctionnement et Alarmes. Le témoin de Commutateur 52LM Fermé passe du noir au rouge
lorsque les contacts fournis par l’utilisateur aux bornes 52L et 52M sont fermés. Lorsque cette entrée de
contrôle est fermée, le contrôle parallèle et le statisme sont inactifs. Le témoin de Commutateur VM fermé
passe du noir au rouge lorsque les contacts fournis par l’utilisateur aux bornes VM et VS sont fermés.
Lorsque cette entrée de contrôle est fermée, la fonction d’Adaptation de Tension est active.
Signal de Mesure. Le témoin de Signal de Mesure clignote pour indiquer que le mesurage est actif. Un
nombre à côté du témoin indique combien de fois les témoins de mesure et de statut ont été mis à jour.
Lorsque l’on clique sur le bouton Mesure ou sur Mesure dans la barre de menus puis sur Désactiver
Mesure, le témoin de Signal de Mesure s’arrête de clignoter, le compteur des mises à jour de mesure
stoppe et les fonctions de mesure cessent d’être mises à jour.
Donnees PID
BESTCOMS permet de régler la stabilité de la génératrice grâce au calcul automatique de paramètres
PID. PID signifie Proportionnelle, Intégrale, Dérivée. Le mot proportionnelle signifie que la réponse de la
sortie du DECS-100 est proportionnelle ou relative à la quantité de modification observée. Intégrale
signifie que la sortie du DECS-100 est proportionnelle au nombre de fois qu’une modification est
observée. L’action d’intégrale élimine le décalage. Dérivée signifie que la sortie du DECS-100 est
proportionnelle au taux de modification d’excitation souhaité. L’action de dérivée empêche le
surdépassement d’excitation.
BESTCOMS calcule automatiquement les valeurs PID lorsque l’utilisateur a choisi la fréquence de la
génératrice, la constante de temps de la génératrice (T'do) et la constante de temps de l’excitatrice
(Texc). Avec BESTCOMS, l’utilisateur peut générer de nouvelles valeurs PID, les ajouter à un fichier PID
et mettre à jour les paramètres de gain AVR dans les écrans Gain de Contrôle ou Réponse Transitoire.
On accède à la fenêtre PID (Figure 5-18) en cliquant sur le bouton PID. On ne peut cliquer sur le bouton
PID que lorsque le paramètre de Plage de Stabilité de l’écran Gain de Contrôle est fixé à une valeur de
21 (une valeur de 21 permet de saisir des paramètres de stabilité personnalisés dans la fenêtre PID).
Ensuite, lorsqu’un champ de l’écran de Gain de Contrôle a été modifié ou sélectionné, le bouton PID
passe du gris au jaune et il est possible de cliquer sur ce bouton pour afficher la fenêtre PID. Lorsque les
valeurs PID ont été modifiées, calculées et mises à jour, la fenêtre PID se ferme en cliquant sur le bouton
de l’Ecran Mettre à Jour Paramètres. Les valeurs PID modifiées apparaissent alors sur l’écran Gain de
Contrôle.

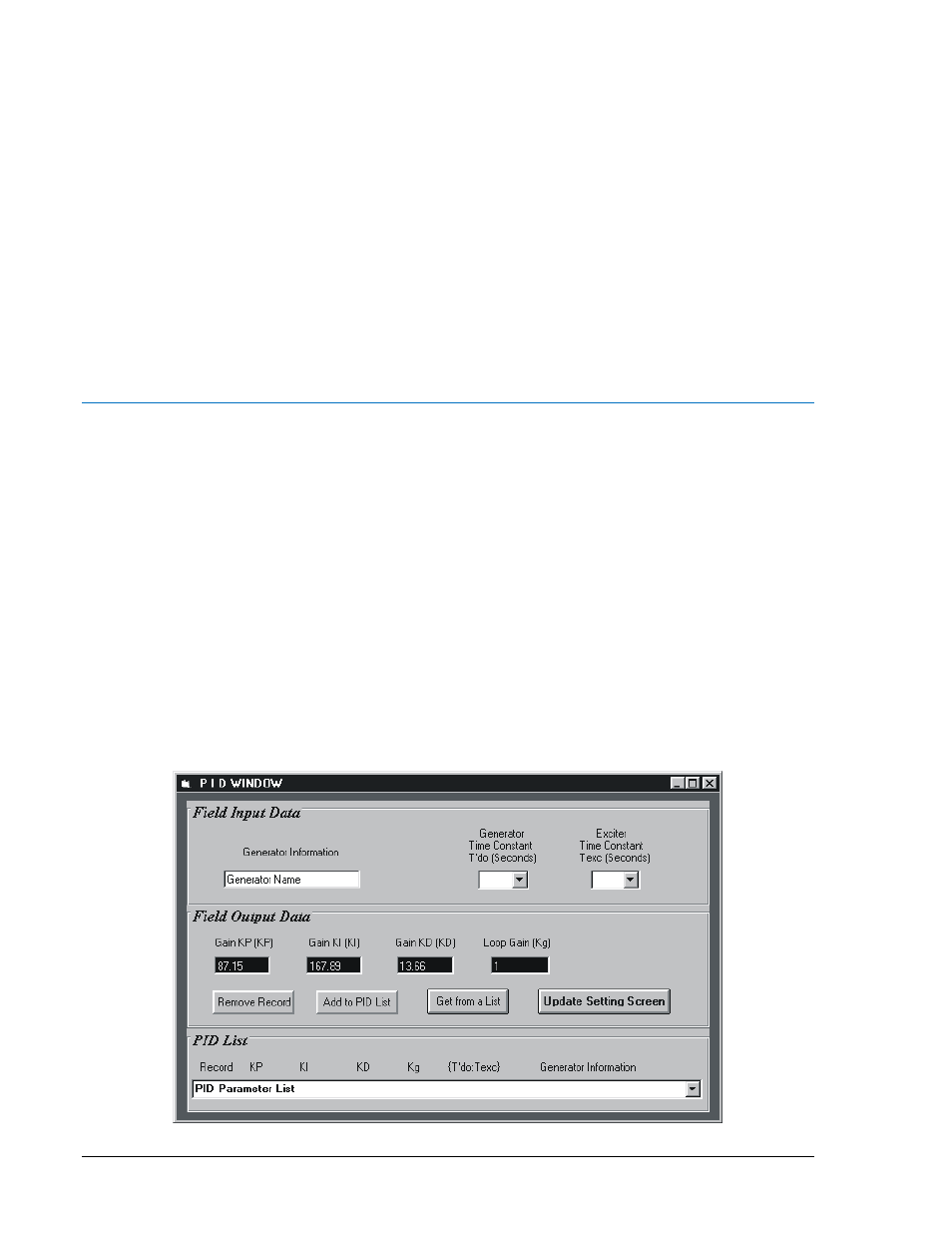

Figure 5-18. Fenêtre PID
