9287570991 Rév M DECS-100 Installation 4-13
GEN 1
GEN 2
CTB1
CTB2
DECS-100
CTB1
CTB2
DECS-100
0.1
0.1
CT
CT
LOAD CCC
ENABLE
CONTACT
05-19-00
D2880-16

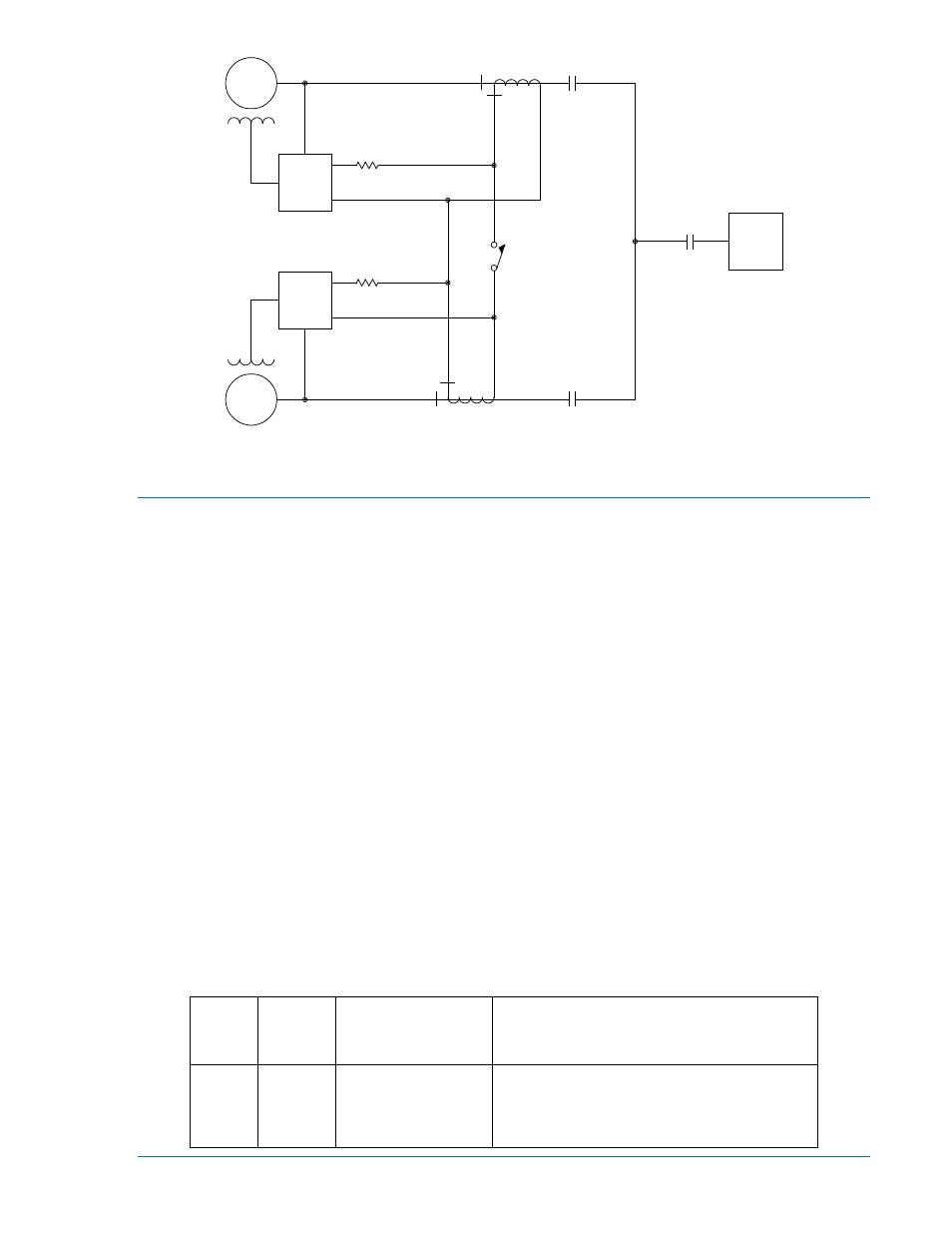

Figure 4-11. Connexions en courant-croisé (Différentiel Réactif)
Installation en Conformite Avec les Normes Europeennes
Les paragraphes suivants décrivent les exigences de montage et de câblage d’une installation conforme
aux normes de la Communauté Européenne.
Montage
Le DECS-100 doit être installé dans un coffret métallique raccordé à la terre. Une trappe d’accès doit
couvrir l’ouverture du panneau frontal.
Câblage
Le câblage raccordé aux bornes indiqués ci-dessous doit être blindé. Chaque blindage doit être raccordé
à la terre à l’extérieur du coffret.
• Bornes CT1 et CT2 de détection de courant
• Bornes de mesure de tension E1, E2 et E3
• Bornes AL1 et AL2 de sortie par relais
• Bornes 52J et 52K d’entrée par contact de contrôle de Var/Facteur de Puissance
• Bornes 52L et 52M de compensation parallèle de génératrice
• Bornes 6U, 6D, et 7 d’entrée par contact d’augmentation et de baisse
• Bornes d'alimentation CA 3, 4 et 5
• Bornes A et B de tension d’entrée accessoire
• Bornes VM et VMC d’entrée par contact d’adaptation de tension
Colliers Ferrite
Installer un collier ferrite avec les propriétés énumérées dans le tableau 4-5; sur les fils connectés aux
bornes figurant dans la même rangée avec deux tours à la sortie du boitier ou à l’intérieur du boitier entre
1 et 3 pouces (25 et 76mm) du connecteur.
Tableau 4-5. Spécifications des ferrites et bornes de fils correspondants
Collier
Classe
de
ferrite
Plage de
fréquence
Bornes
1 31 1 MHz – 300 MHz
AL1, AL2 – Sorties alarme
6D, 7, 6U – Ajustement de tension externe
52J, 52K – Contrôle VAR/Facteur de
puissance
ACTIVATION
CONTACT
CHARGE
