4-4 DECS-100 Installation 9287570991 Rév M
Branchements
Les branchements du DECS-100 dépendent du schéma d’application et d’excitation. Un câblage incorrect
peut abîmer le système. Vérifier le numéro des pièces pour vous assurer que le système est correct
avant de le raccorder à l’alimentation.
Les dispositifs DECS-100 ont deux types de bornes d’interface (Figure 4-3). D’un côté, on trouve des
raccords rapides d’un quart de pouce et de l’autre un connecteur DB9 à 9 broches. Toutes les bornes
sont situées à l’arrière de l’appareil. Les repères des raccords rapides d’un quart de pouce sont situés à
l’arrière du boîtier. Les fils exerçant des fonctions communes, comme les fils de détection de tension,
doivent être regroupés. Le connecteur de type DB-9 à 9 broches est utilisé pour l’interface temporaire à la
fois avec des PC compatibles IBM et des ordinateurs portables.

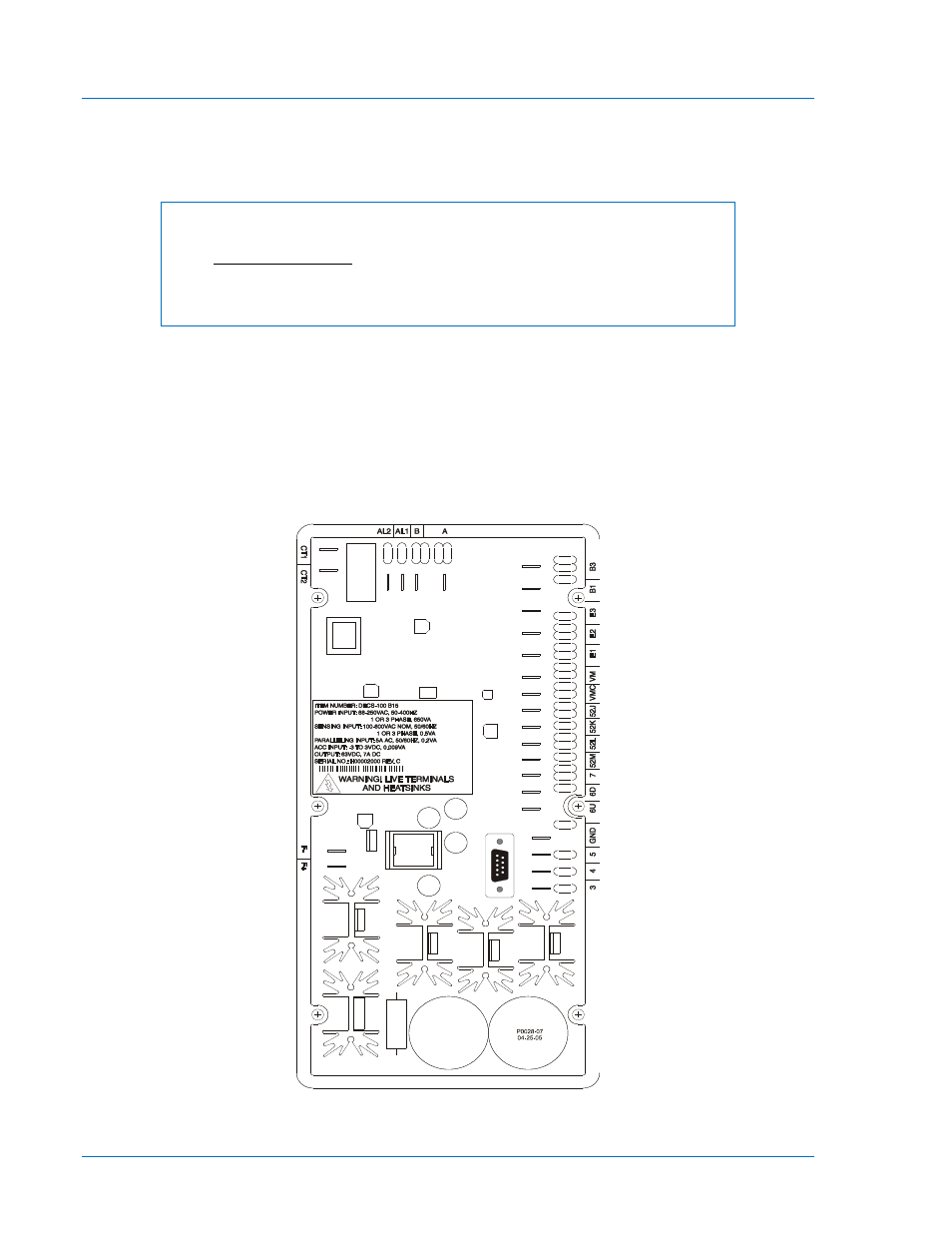

La Figure 4-3 montre les branchements du panneau arrière du DECS-100. Sauf dans les cas indiqués
précédemment, les branchements doivent être faits avec une taille de fil de 14 AWG au minimum.
Figure 4-3. DECS-100
NOTA
Assurez-vous que le DECS-100 est raccordé à la terre par un fil de terre en
cuivre d’au moins 12 AWG branché sur la borne de terre à l’arrière du boîtier.
Lorsque le système comprend plusieurs dispositifs, branchez un fil séparé du
bus de terre vers chaque dispositif DECS-100.
Raccordement du DECS-100
