9287570991 Rév M DECS-100 BESTCOMS™ Software 5-13
Réponse Transitoire de Facteur de Puissance – Valeur de Mesure. Ce champ et l’aiguille du cadran
indiquent la valeur du point de consigne PF choisi. Lorsque le point de consigne PF est modifié en
cliquant sur le bouton Augmentation, Diminution ou Point de consigne, le champ Valeur de Mesure et
l’aiguille du cadran indiquent la nouvelle valeur du point de consigne. Un nouveau point de consigne PF
peut être tapé directement dans le Champ "Valeur PF" ou sélectionné en faisant glisser l’aiguille du
cadran vers la valeur souhaitée. La nouvelle valeur est envoyée au DECS-100 en cliquant sur le bouton
Envoyer.
Réponse Transitoire de Facteur de Puissance – Point de Consigne Actuel. Le point de consigne actif du
DECS-100 (défini selon l’une des méthodes mentionnées précédemment) est affiché dans ce champ.
Pour revenir à la valeur nominale du point de consigne PF, cliquez sur le bouton à côté du champ « Point
de Consigne PF (Nominal) ». Si l’onglet PF est laissé pour afficher d’autres onglets ou écrans sans
remettre le point de consigne PF à la valeur nominale, une boîte de dialogue PF s’affiche. Le point de
consigne PF revient à la valeur nominale en cliquant sur Oui. Le point de consigne PF reste à la valeur
actuelle en cliquant sur Non.
Onglet VAR

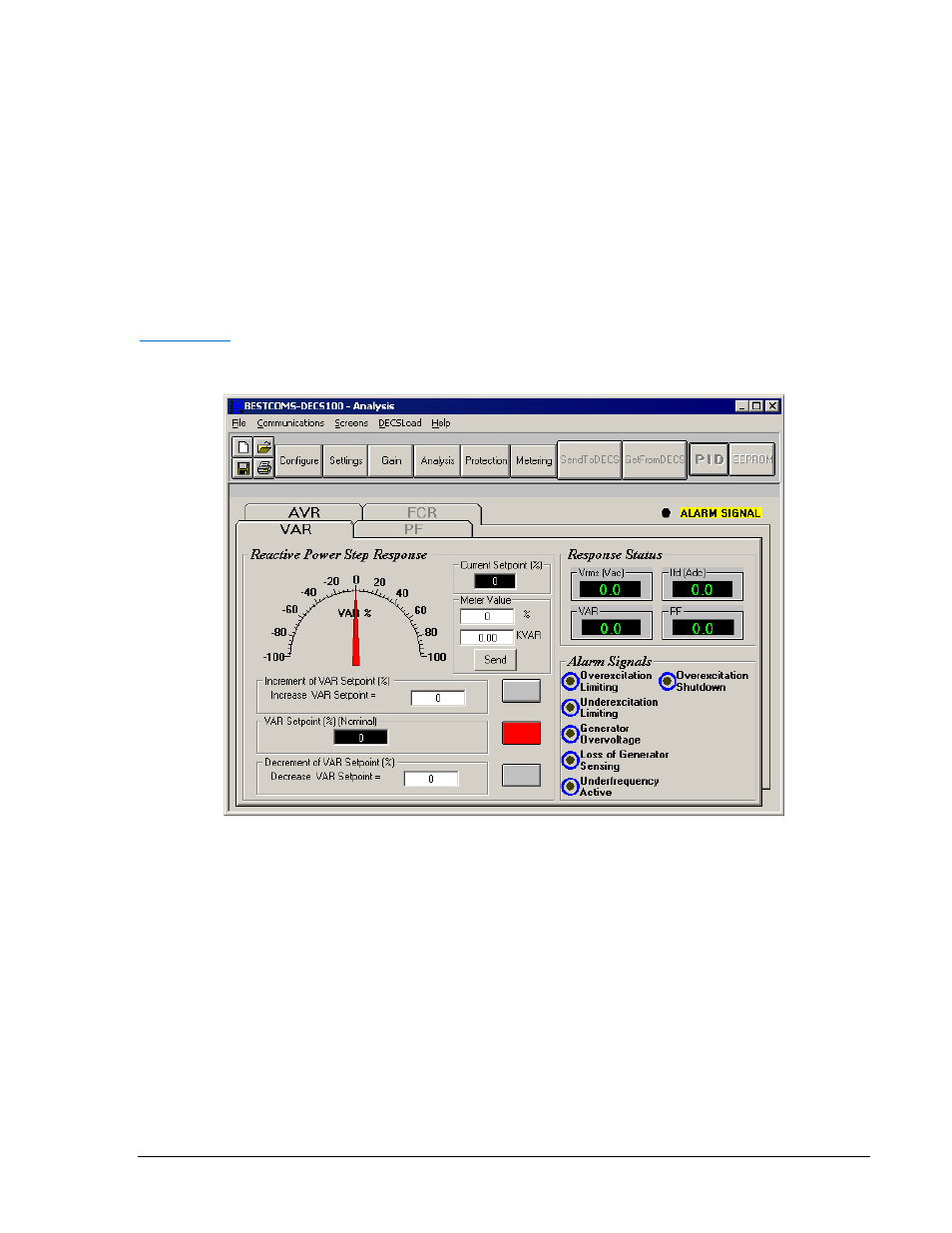

La Figure 5-13 illustre les paramètres, les valeurs de détection et les témoins de l’onglet VAR. Chaque
paramètre de l’onglet VAR est décrit dans les paragraphes suivants.
Figure 5-13. Ecran analyse, onglet VAR
Réponse Transitoire de Puissance Réactive – Point de Consigne VAR (%) (Nominal). Ce champ en
lecture seule indique le point de consigne var (le point de consigne var est fixé sous l’onglet Point de
Consigne dans l’écran Réglages des Paramètres). La valeur affichée dans le champ Point de Consigne
VAR est sélectionnée en cliquant sur le bouton adjacent. En cliquant sur ce bouton, la valeur de Point de
Consigne VAR est envoyée au DECS-100 et la couleur du bouton passe du gris au rouge.
Réponse Transitoire de Puissance Réactive – Augmentation du Point de Consigne VAR (%). Ce champ
indique l’augmentation du point de consigne VAR se produisant lorsque l’on clique sur le bouton
Augmentation correspondant. Le champ "Augmentation du Point de Consigne VAR =" est utilisé pour
fixer et indiquer le pourcentage dont est augmenté le point de consigne var lorsque l’on clique sur le
bouton Augmentation. Toute valeur du point de consigne (en pourcentage de la valeur nominale)
comprise dans la plage spécifiée ou supérieure à la valeur du point de consigne existant peut être saisie
dans le champ "Augmentation du Point de Consigne VAR =". Le point de consigne var se change en
cette valeur lorsque l’on clique sur le bouton adjacent. La nouvelle valeur est envoyée au DECS-100 en
cliquant sur ce bouton et la couleur du bouton passe du gris au rouge.
Réponse Transitoire de Puissance Réactive – Diminution du Point de Consigne VAR (%). Ce champ
indique la diminution du point de consigne VAR se produisant lorsque l’on clique sur le bouton Diminution
