SECTION 3
• DESCRIPTION FONCTIONNELLE
Introduction
Ce chapitre décrit le fonctionnement DECS-100 et explique ses caractéristiques fonctionnelles. Pour
faciliter la compréhension, les fonctions du DECS-100 sont illustrées dans le schéma fonctionnel de la
Figure 3-1. Une description détaillée de chaque bloc de fonction est donnée sous le titre Blocs de
Fonction du DECS-100.
Les caractéristiques fonctionnelles du DECS-100 comprennent quatre modes de fonctionnement, quatre
fonctions de protection, des alimentations de démarrage, une compensation de statisme réactif, une
compensation de sous-fréquence et une adaptation de la tension en option. Une description détaillée de
chaque caractéristique de fonctionnement est donnée sous le titre Caractéristiques Fonctionnelles du
DECS-100.

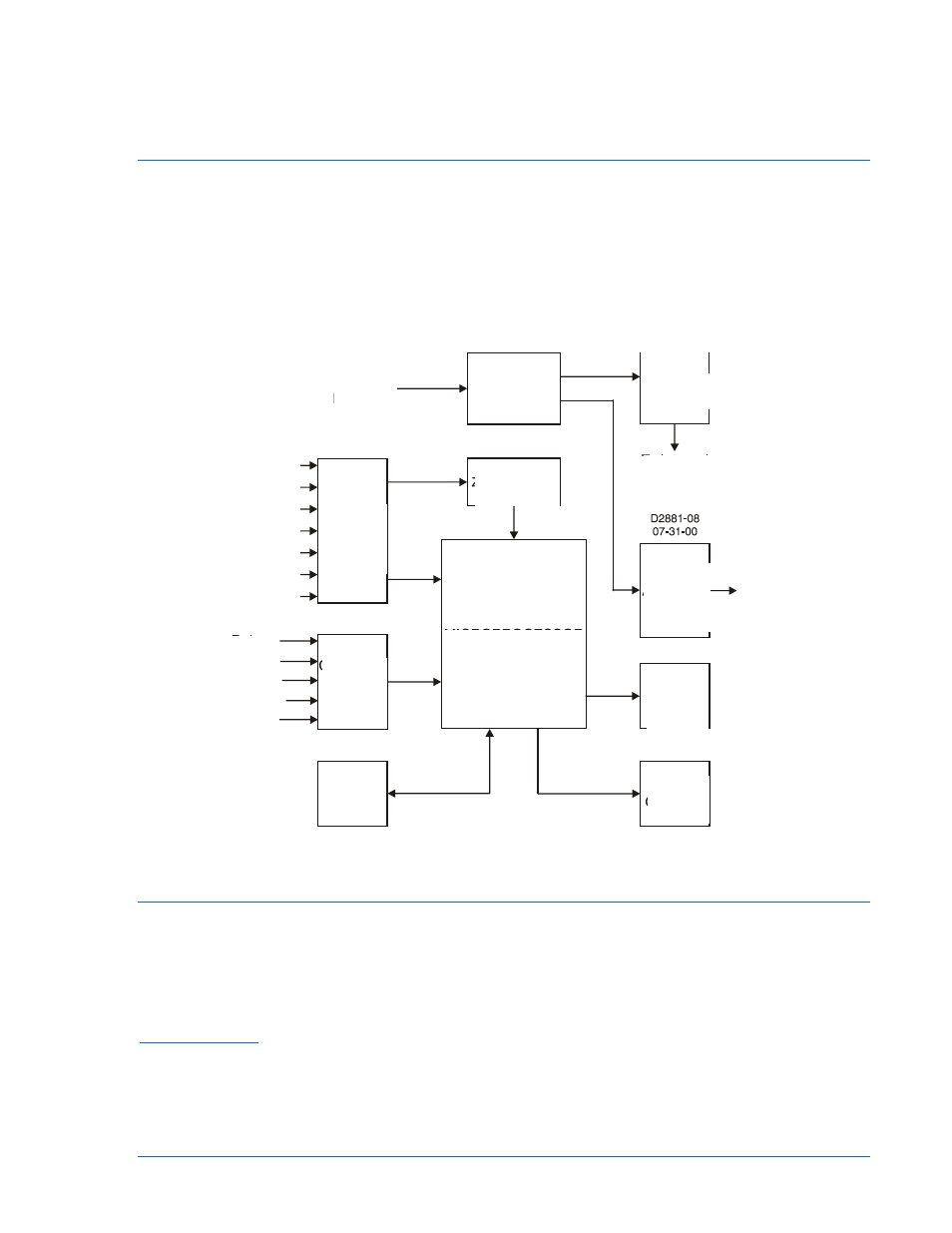

Figure 3-1. Bloc de fonction DECS 100
Blocs de Fonction du DECS-100
Les paragraphes suivants décrivent chacun des blocs de fonction illustrés à la Figure 3-1. La fonction de
chaque bloc est expliquée avec le fonctionnement de toutes les entrées et sorties des blocs.
Circuit d’Entrées Analogiques
Sept courants et tensions analogiques peuvent être détectés et appliqués au DECS-100.
Tension de Bus
Les tensions de bus phase C et phase A sont contrôlées aux bornes B3 et B1 sur les appareils
possédant la fonction d’Adaptation de Tension. Des tensions nominales jusqu’à 600 Vca peuvent être
détectées sur ces bornes. La tension contrôlée à cette entrée est mise à l’échelle et conditionnée avant
d’être appliquée à l’entrée du convertisseur analogique / numérique (ADC). Ce signal de tension appliqué
au ADC est utilisé pour calculer la Valeur rms de la tension de bus sur les phases C et A (bus V
C-A
).
