5-16 DECS-100 BESTCOMS™ Software 9287570991 Rév M
UEL – Arrêt du matériel. Lorsque la fonctionnalité Arrêt du matériel est activée et qu’un état de sous-
excitation est détecté pendant la durée du délai d’alarme, le DECS-100 arrête l’excitation au moment où
la sortie d’alarme se ferme.

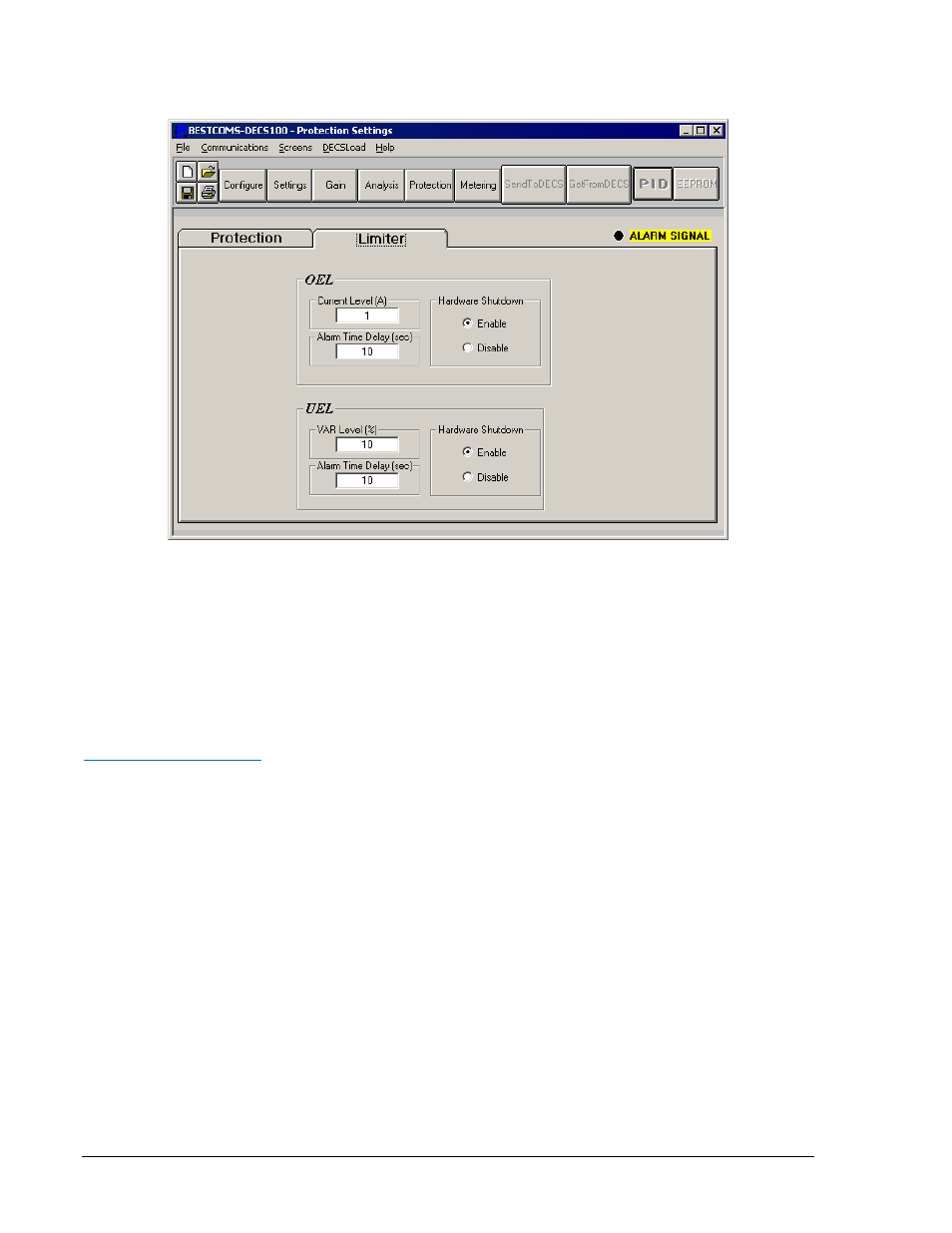

Figure 5-15. Paramètres de protection, onglet Limitateur
Mesure, Fonctionnement et Alarmes
L’écran Mesure, Fonctionnement et Alarmes s’affiche lorsque l’on clique sur le bouton Mesure ou sur
Ecrans dans la barre de menus puis sur Mesure/Fonctionnement. Les informations affichées sur l’écran
Mesure, Opération et Alarmes peuvent être figées en cliquant sur le bouton Mesure lorsque l’écran est
affiché ou en cliquant sur Mesure dans la barre de menus puis sur Désactiver Mesure. La mesure peut
être reprise en cliquant sur le bouton Mesure ou en cliquant sur Mesure dans la barre de menus puis en
cliquant sur Activer Mesure. L’écran Mesure, Fonctionnement et Alarmes se compose de deux onglets :
Opération et Alarme/Statut.
Onglet Fonctionnement
Les valeurs de mesure, de point de consigne et les fonctions de contrôle de l’onglet Fonctionnement sont
illustrées dans la Figure 5-16.
Tension de Génératrice (V). Ces valeurs de mesure indiquent le statut des tensions de génératrice VA B,
VC B, VC A et VAVG. Les valeurs indiquées sont le produit de la tension détectée aux bornes E1, E2 et
E3 et du rapport PT de la génératrice. Toutes les valeurs de mesure sont mises à jour chaque seconde.
Lorsqu’une détection monophasée est utilisée (écran de Configuration Système, Tension de Détection) et
que les bornes de tension de détection du DECS-100 sont raccordées comme indiqué aux Figures 4-7 ou
4-9, toutes les valeurs de mesure de la tension de génératrice seront identiques.
Courant de Génératrice (A). Cette valeur de mesure indique le niveau du courant de la génératrice de
phase B. Cette valeur est le produit de l’entrée de courant en CT1 et C2 et du rapport CT. Le courant de
la génératrice est contrôlé par les bornes CT1 et CT2 du DECS-100.
Fréquence de Génératrice (Hz). Cette valeur de mesure indique la fréquence de la tension contrôlée de
la génératrice.
