Chapitre 9 : UTILISATION DU LOGICIEL (suite) STUDIO SCAN XTD825 / 625™
PAGE 38

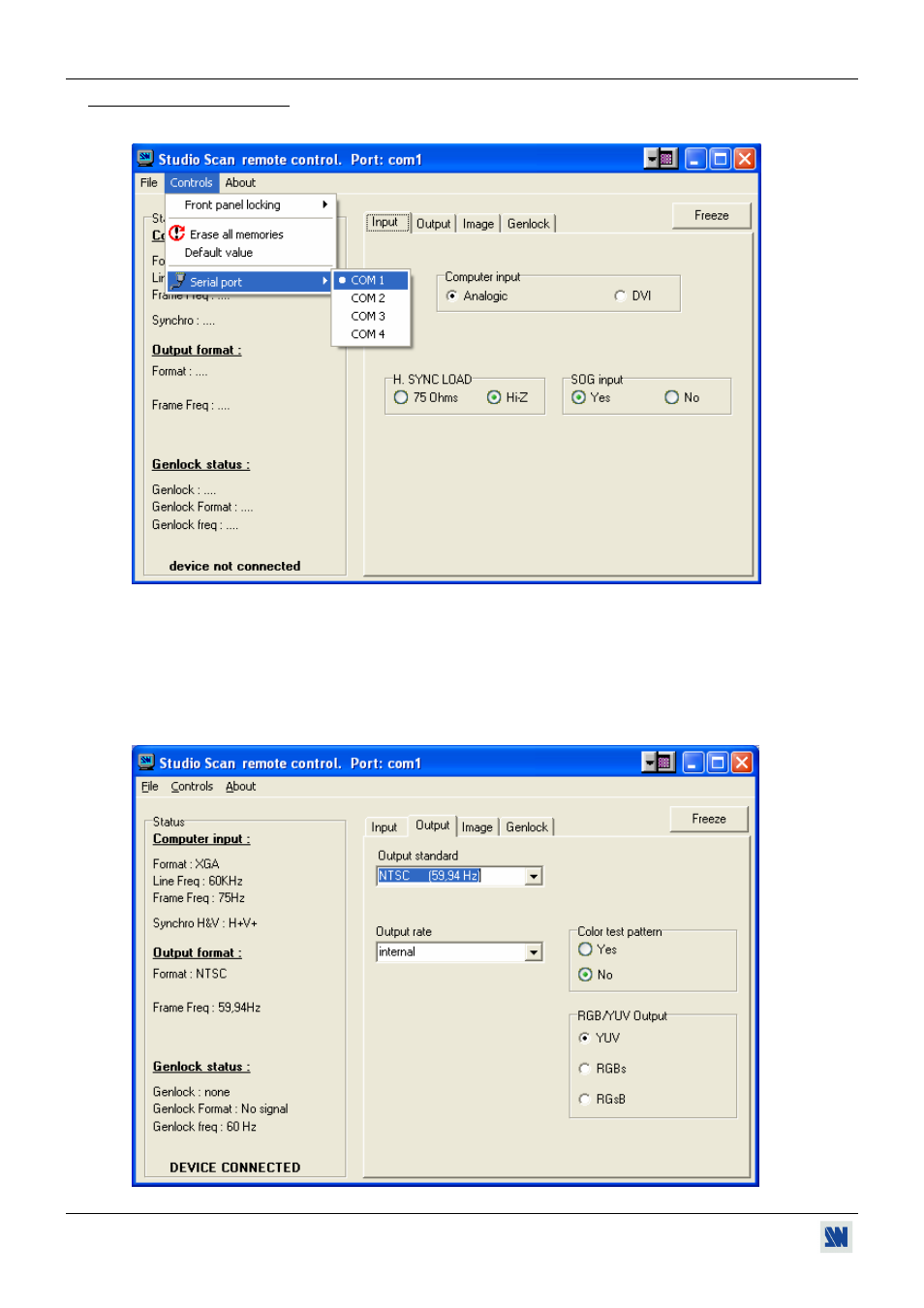

9-3. ÉCRANS DE CONTRÔLE
c Sélectionnez le port série dans le menu Controls.
Le STUDIO SCAN XTD825 / 625 ™ est maintenant raccordé à votre appareil de contrôle.
d Dans le menu Input:
- Sélectionnez le type d'entrée (analogic ou DVI)
- Sélectionnez la charge de la synchro. Horizontale de l'entrée.
- Sélectionnez "YES" dans la section SOG Input, si votre entrée est une source RGsB (SOG).
e Dans le menu Output, sélectionnez un standard de sortie (Output standard), un mode de synchronisation (Output
rate) et le type de la sortie RGB/YUV output.
