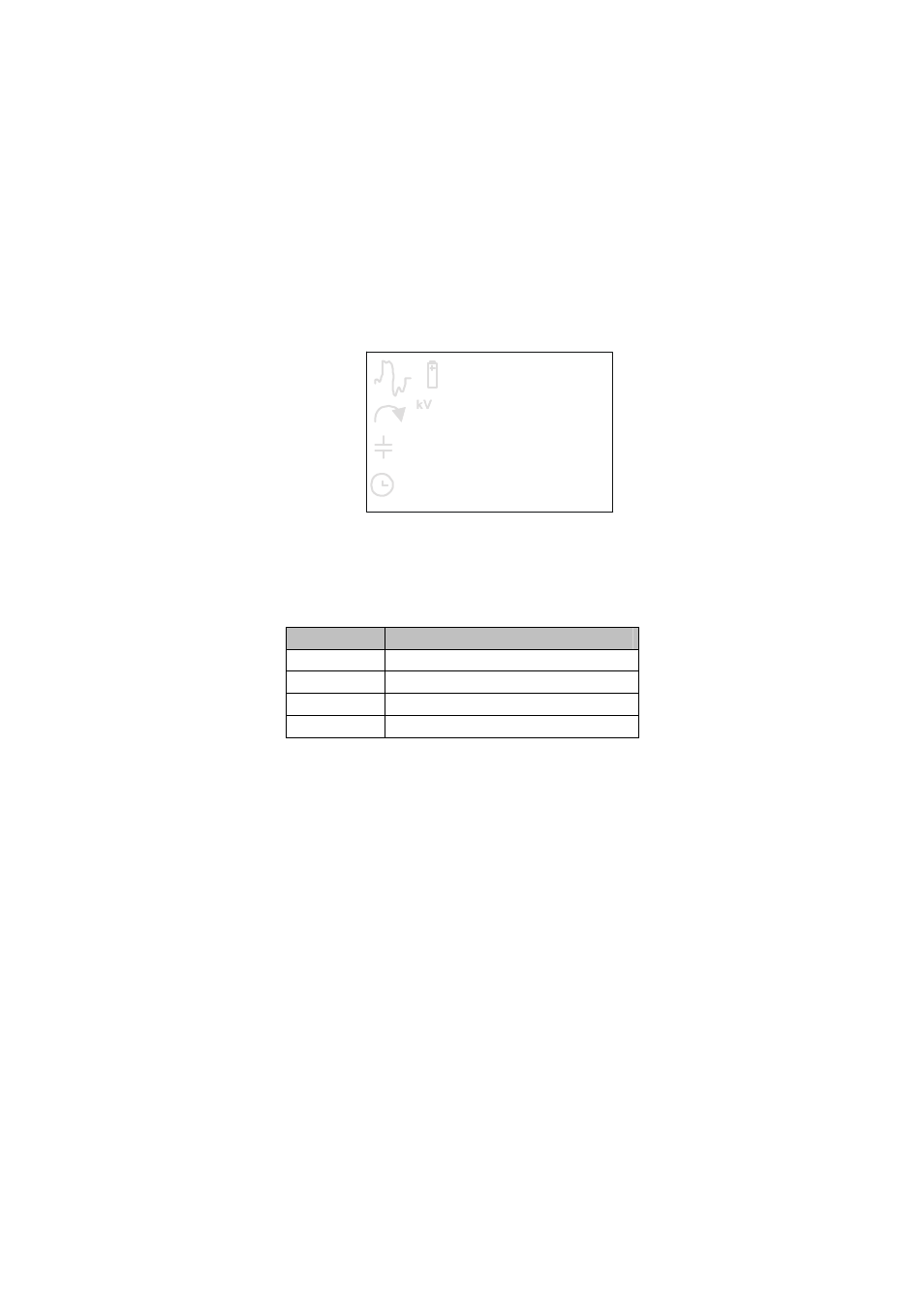

-------------- ANALYSEUR DE RÉSEAUX C-80 ----------- Page n º
23
g) Écran supplémentaire courant de fuites
Une pince peut être connectée à l'équipement portable C-80 pour détecter des fuites
dans notre système. Le fonctionnement du C-80 en connectant une CPF (pince fuites) est
différent qu'en connectant un autre type de pince.
En connectant une pince CPF-5 (pince fuites) sur le C-80, l'équipement doit avoir la
configuration suivante :
Menu Mesure :
Seules s'afficheront les valeurs du courant et la valeur de la fréquence programmée
dans le setup.
III
L1
L2
L3
N
kvarh
PD
m
PF
Hz
Cos
CO
M
RL1
RL2
MAX MIN REG
%TH
D
CP
-
0
0 6
-
4
50.0
-
3
kWh
A
F
.
Menu Setup :
En accédant au menu setup (consulter le paragraphe 4.3) , il sera possible de
configurer les écrans suivants :
Écran
Fonction
1
Horloge (éditer heure)
2
Primaire courant
3
Fréquence nominale
8
Période de registre
Menu Registre :
Il sera possible de réaliser des registres de temps et des registres instantanés
(consulter paragraphe 4.6)
Dans le menu registre s'affichera l'heure du registre et la valeur du courant et la
fréquence.
Il sera possible de réaliser jusqu'à 33 registres.
