-------------- ANALYSEUR DE RÉSEAUX C-80 ----------- Page n º 18

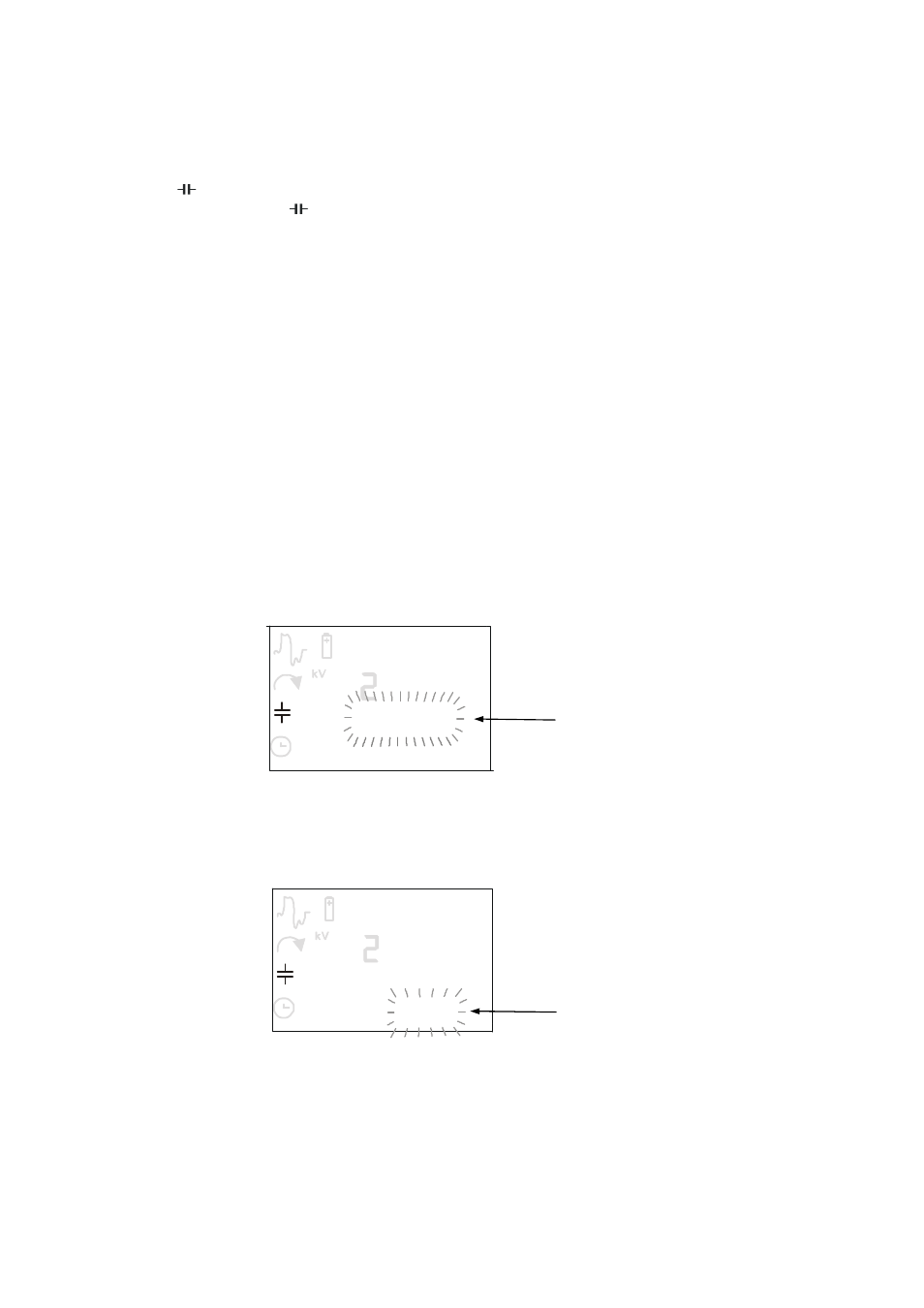

d) Utilité condensateur
Pour accéder à l'utilité condensateur, nous devons appuyer une seule fois sur la
touche [ ] depuis le Menu mesure. Pour quitter cette utilité, nous devons appuyer à
nouveau sur la touche [ ] puis nous reviendrons au menu mesure.
L'utilité du condensateur n'a de sens que si l'équipement est connecté à un réseau
triphasé avec charge inductive, c'est-à-dire une puissance réactive > 0. Sinon, en accédant à
cette utilité condensateur, un message d'erreur s'affiche.
Pour éditer les valeurs, nous utiliserons les touches suivantes :
Touche ENTER :
Une frappe sur la touche [ENTER] permet de commuter entre les deux modes de
calcul.
Clavier CURSEURS :
Les touches [
▼ ] et [ ▲ ] augmentent la valeur du digit en cours d'édition et la touche
[ ► ] déplace l'édition de digit d'une position à droite. Les touches[ ▼ ], [ ▲ ] peuvent
être maintenues enfoncées pour augmenter/diminuer rapidement le digit.
L'utilité condensateur permet deux modes de calcul :
a. Introduire la puissance en kvar :
En introduisant la valeur de la puissance, le C-80 calcule le cos
ϕ
qui en
résulte.
III
L1
L2
L3
N
kvar h
PD
m
PF
Hz
Cos
CO
M
RL1 RL2
MAX MIN REG
%TH
D
3 - 0
0 6 - 1
10 . - 0
3
kWh
A
0.
.
b. Introduire la puissance en cos
ϕ
Kvar :
En introduisant la valeur de cos
ϕ
souhaitée, le C-80 calcule la puissance en
kvar qu'il faudra mettre pour réaliser la compensation.
III
L1
L2
L3
N
kvar h
PD
m
PF
Hz
Cos
CO
M
RL1 RL2
MAX MIN REG
%TH
D
3 - 0
0 6 - 1
10 . - 0
3
kWh
A
0.
.
Quand l'équipement entre dans l'utilité condensateur, il cesse d'enregistrer s'il était en
train de le faire, en revenant au menu mesure, l'action de registre NE s'active PAS tant que
la « relance » n'est pas effectuée avec la touche [ENTER].
REMARQUE : Pour réaliser ce calcul, le C-80 doit être en train de mesurer.
Clignotement
Clignotement
