-------------- ANALYSEUR DE RÉSEAUX C-80 ----------- Page n º 13
4) PROGRAMMATION ET AFFICHAGE DES PARAMÈTRES
a) Schéma de base de programmation
Pour programmer le C-80 et afficher les paramètres que l'utilisateur souhaite,
d'une manière facile et intuitive, le C-80 est divisé en une série de Menus d'affichage
et de programmation que nous sélectionnerons au moyen du clavier. (
Voir point 3.3
Fonctions du clavier).
Après avoir mis en marche le C-80, le premier écran s'affichant correspond au
menu Mesure. À partir de ce menu, au moyen d'une frappe longue ou courte nous
pourrons sélectionner l'utilisation des différents menus et utilités.

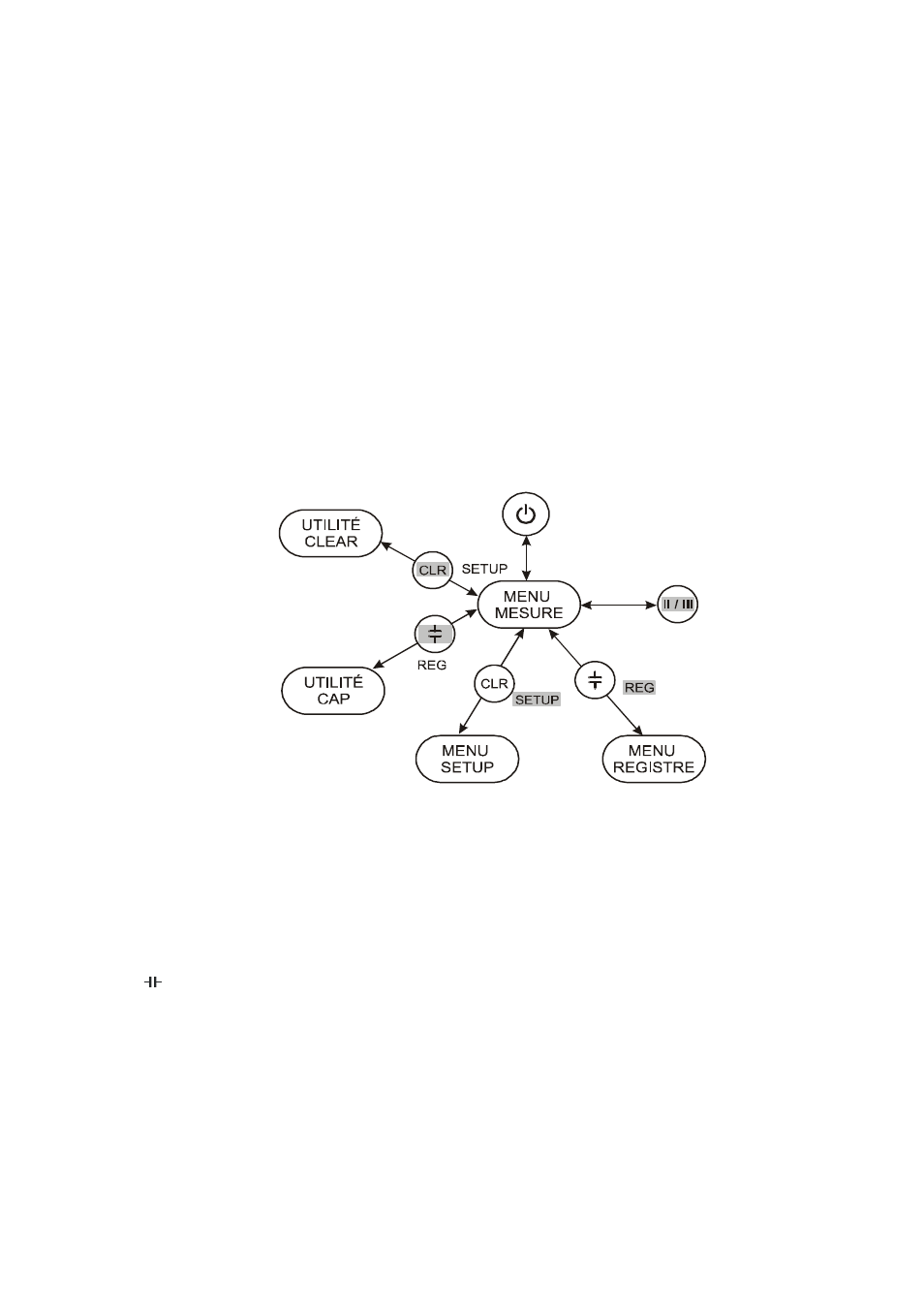

Le schéma suivant montre rapidement tous les menus et utilités auxquels
nous pouvons accéder depuis le menu mesure.
Calcul de la réactive
Commute affichage II/III
Effacement de TOUT le registre,
Maximums, minimums et energies
Mode moniteur/éditeur
REMARQUE: En ombragé s'affichent toutes les touches que nous devons appuyer
pour accéder à l'utilité souhaitée.
Frappe courte :
-
[ ] Accès à l'utilité de calcul de Puissance réactive.
- [CLEAR] Accès à l'utilité CLEAR (Efface registres, maximums, minimums et énergies).
- [ENTER] Déclenchement du registre.
Frappe longue :
-
[REG] Accès au menu registre (Affichage des registres réalisés).
- [SETUP] Accès à l'utilité SETUP (Configuration du C-80).
