(1) Relation de transformation :
Les impulsions générées par un compteur de facturation sont toujours en rapport avec le
secondaire et, par conséquent, lorsqu’il s’agit d’une installation de Moyenne Tension, il faut
programmer le Ratio de Conversion (Relation de transformation), pour transférer les impulsions
de secondaire à la mesure réelle du primaire.
Exemple :
Installation de Basse Tension :
Tension directe : 1/1 -- Relation de transformation = 1.
Installation de Moyenne Tension :
Relation de transformation = X
Dans une installation de Moyenne Tension, où:
Primaire tension = 27 500 V, Secondaire de Tension = 110 V.
Primaire courant = 200 A, Secondaire de Courant = 5 A.
La relation de transformation = 10 000.
4�3�5�- COMMANDE SPÉCIALE BROADCAST
Dans le cas où l’on ignorerait le numéro de périphérique assigné au dispositif ReadWatt, il
existe la commande broadcast (adresse 00). Avec cette commande, il est possible de modifier
certains paramètres de base, comme le sont le numéro de périphérique MODBUS ou la vitesse
de la communication.
Pour ce faire, il faut connaître le numéro de série du dispositif auquel on souhaite accéder.

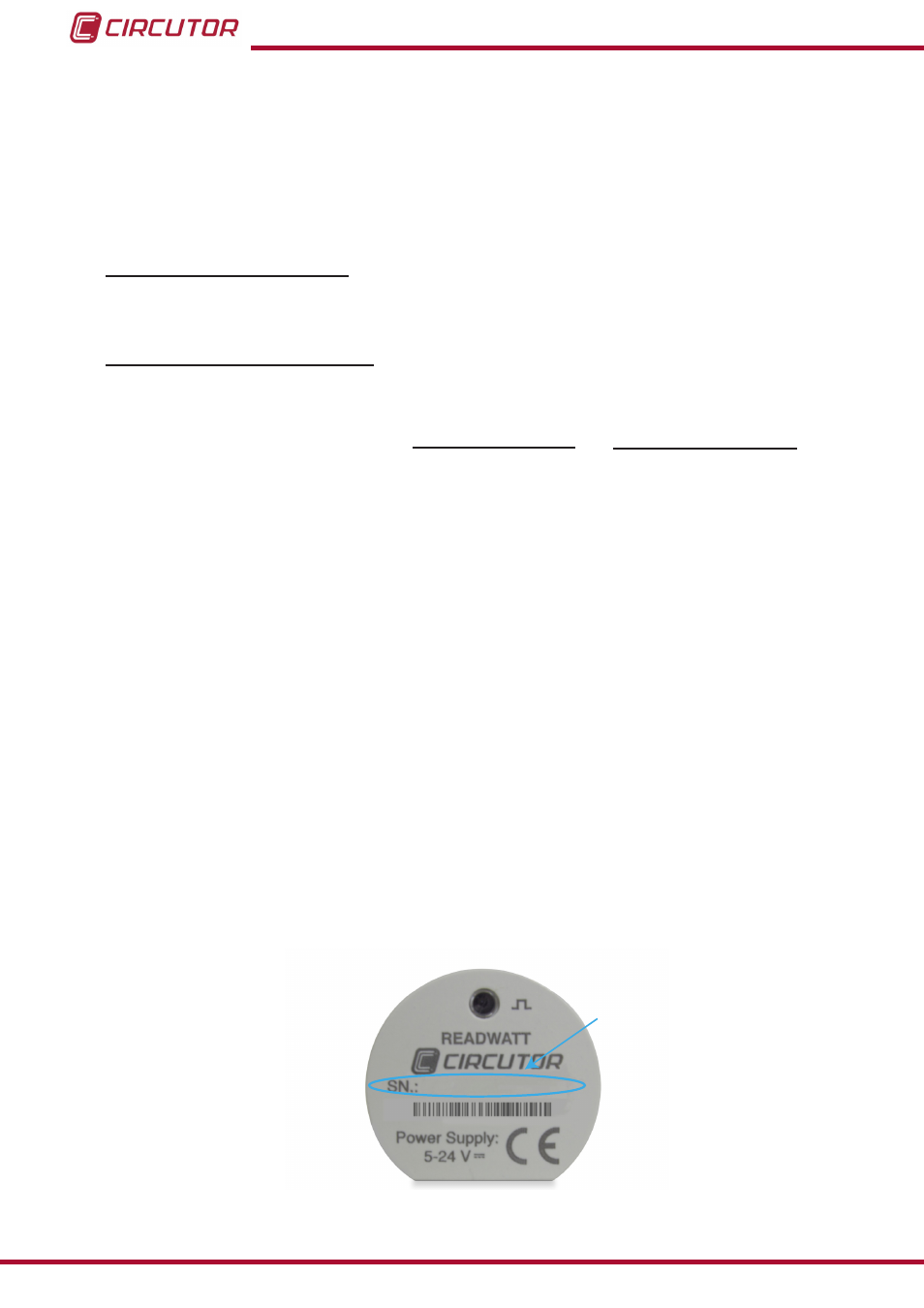

Le numéro de série se trouve sur la façade de l’équipement ( Figure 8 ), ce numéro doit être
traduit au langage hexadécimal, pour pouvoir être envoyé dans la commande broadcast.
Nº de série
( en décimale)
Figure 9: Nº de série du ReadWatt�
Primaire Tension
Secondaire Tension
Primaire Courant
Secondaire Courant
