4�- FONCTIONNEMENT
Le ReadWatt est un lecteur d’impulsions luminiques, en provenance du compteur, dont la va-
leur est traduite en temps réel dans un paramètre MODBUS, lequel peut être interrogé par une
autre application.
Concrètement, l’équipement lit les kWh consommés ou générés et les totalise sur le compteur
MODBUS, lequel travaille sous une forme incrémentale, en pouvant générer, par exemple, une
courbe de charge sur un logiciel externe.
4.1.- DEL D’IMPULSIONS
L’équipement dispose d’un DEL d’impulsions avec la même cadence que le DEL sur lequel
les impulsions sont captées. De cette manière, la fonctionnalité du DEL du compteur n’est pas
perdue. Ce DEL a la même validité métrologique que celle du propre DEL du compteur.
DEL
LED

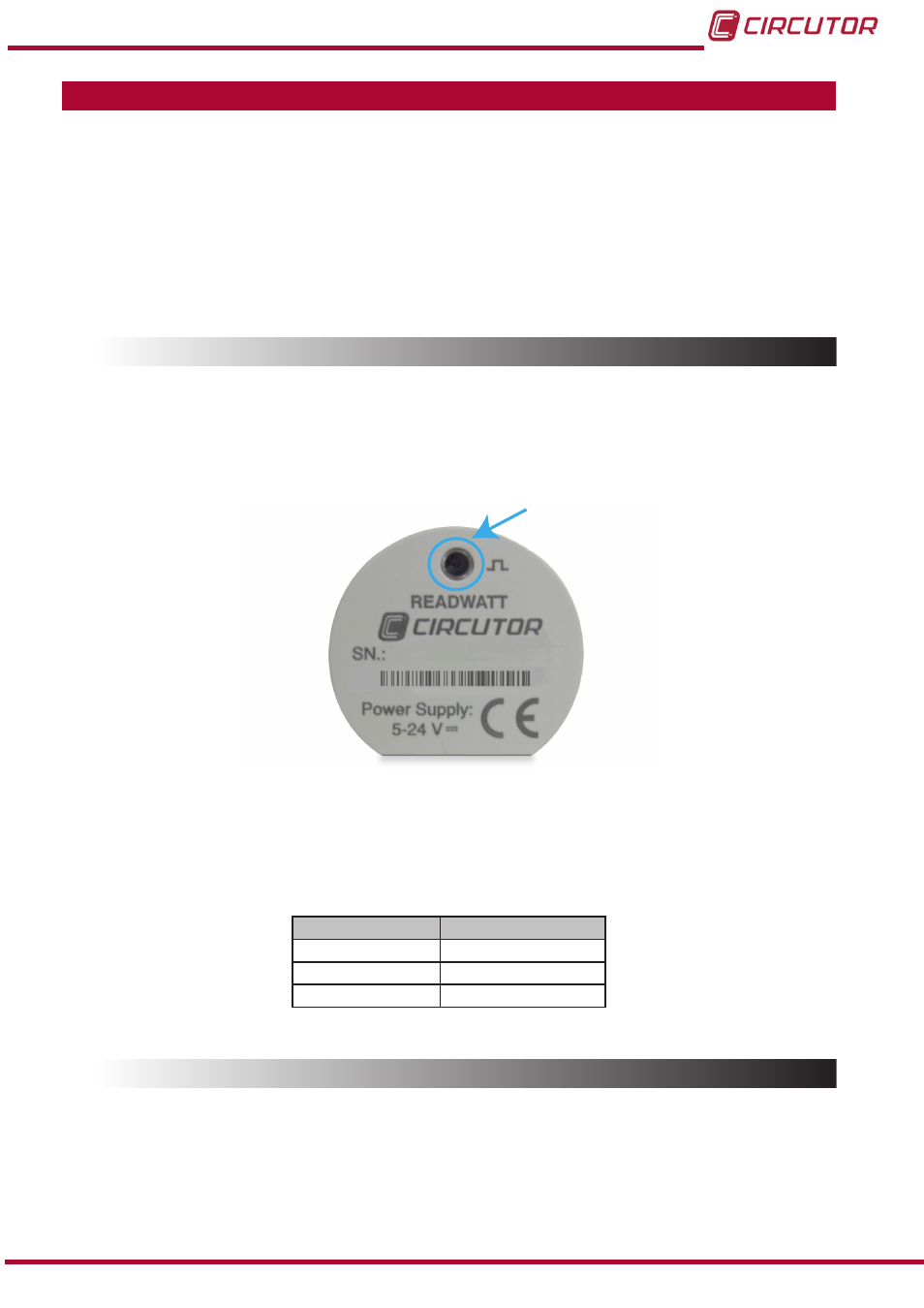

Figure 8: Indicateurs DEL du ReadWatt
Lors du démarrage, le DEL indique la vitesse du bus de communication, moyennant l’émission
d’1, 2 ou 3 impulsions luminiques, voir Tableau 3 .
Tableau 3: Vitesse du bus de communication�
Nbre d’impulsions Vitesse
1 9600 Bauds
2 19200 Bauds
3 38400 Bauds
4.2.-
SORTIE D’IMPULSIONS
L’équipement dispose d’une sortie type transistor (borne nº 7 du Tableau 2 ) qui permet l’activation
des entrées des automates ou similaires.
Au moyen de MODBUS , il est possible de configurer la largeur de l’impulsion ainsi que le ratio
entre les impulsions de sortie et les impulsions lues du DEL de vérification du compteur.
