3.3.- BORNES DE L’ÉQUIPEMENT
L’équipement dispose d’un connecteur RJ45 avec la liste de bornes suivante ( Tableau 2 ):
Tableau 2:Liste de bornes du ReadWatt�
Bornes de l’équipement
1: GND 5: B(-), RS-485
2: Rx, RS-232 6: GND
3: Tx, RS-232 7: Sortie d’impulsions
4: A(+), RS-485 8: Vcc, Alimentation auxiliaire

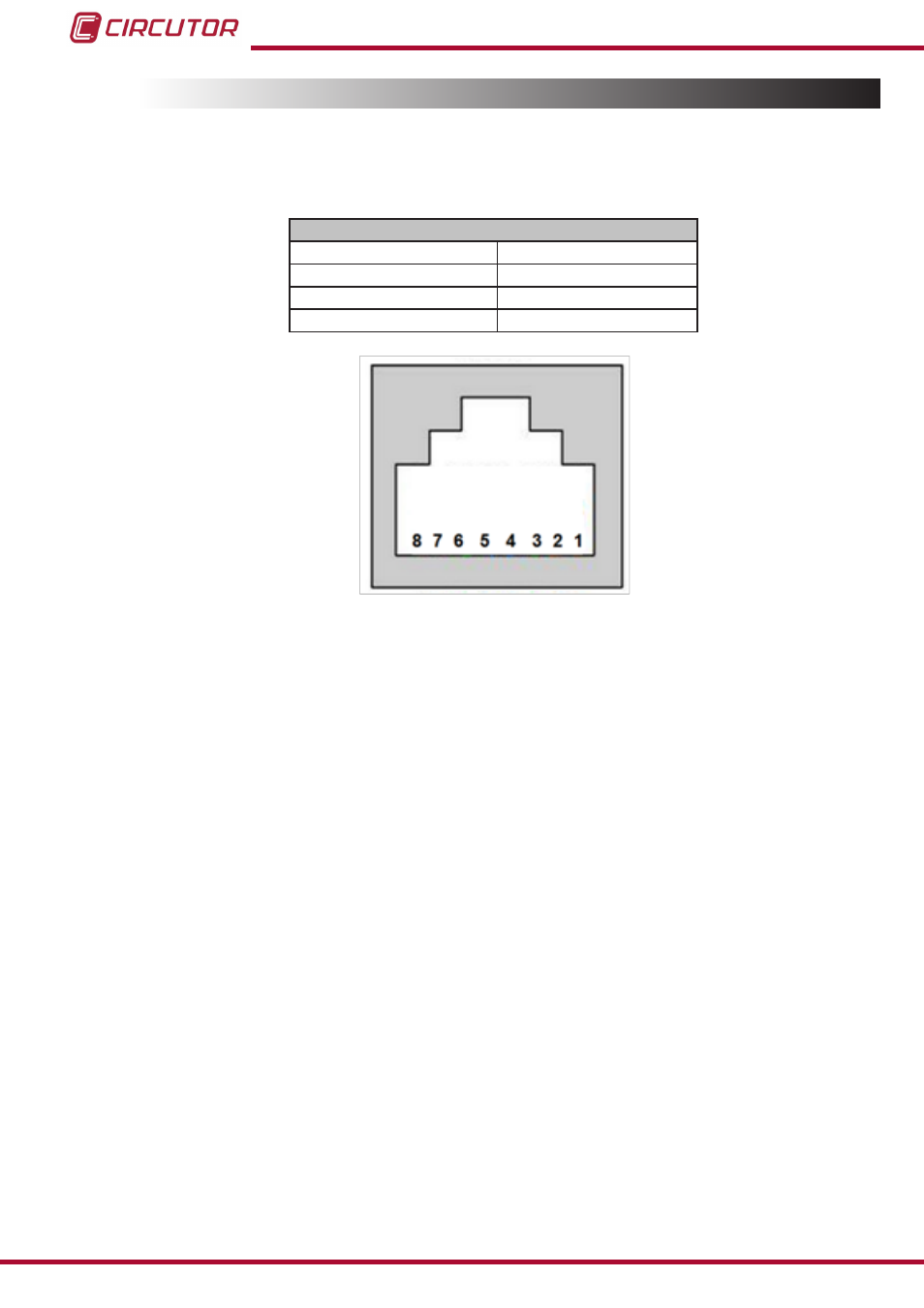

Figure 5: Connecteur RJ45 du ReadWatt�
