4�3�2� BARRE ANALOGIQUE

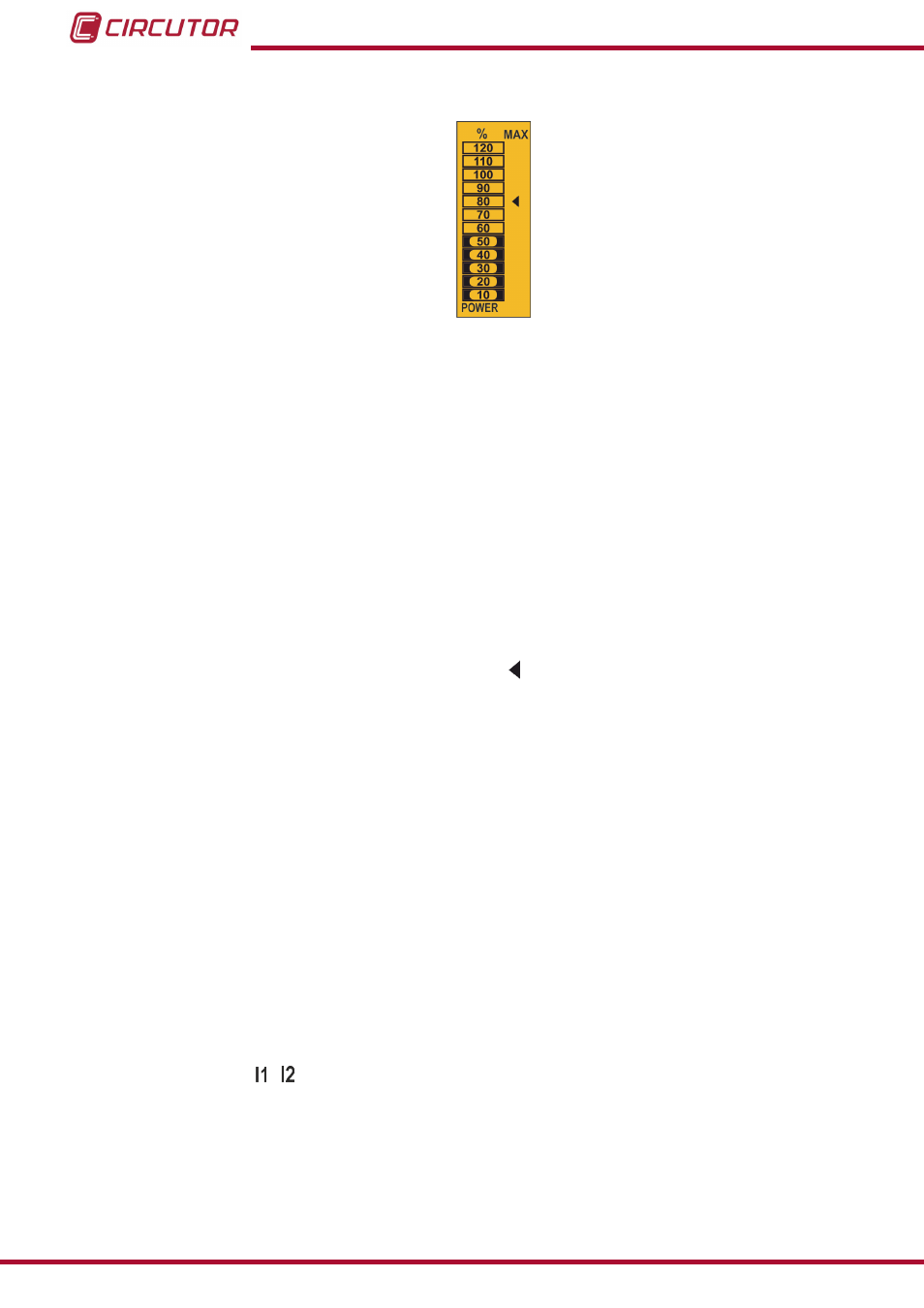

Figure 16:Barre analogique
Sur la barre analogique, deux paramètres sont affichés :
 La puissance actuelle de l’installation en %
Ce paramètre est affiché à travers 12 divisions, chacune d’entre elles de 10%, de
celles que divise la barre analogique.
L’équipement calcule la puissance actuelle de l’installation à travers la formule
P = V*I*cos(φ)
où la tension et le cos(φ) sont les valeurs actuelles de l’installation.
Le courant est référencé à son fond d’échelle (100 % est le fond d’échelle de l’équipement
et une valeur au-dessus de 100 % nous indique qu’il est hors marge).
 La demande maximale du système atteinte, c’est à dire la valeur maximale atteinte
en pourcentage de la puissance depuis que l’équipement a été démarré
Cette valeur est indiquée à travers l’icône .
La valeur est réinitialisée en même temps que les valeurs maximales et minimales.
( « “4.9.14. Effacement des valeurs maximales et minimales” » ).
Exemple : Il est observé sur la Figure 16 que le rendement de l’installation est à 50% et la de-
mande maximale du système atteinte est de 80%.
4�3�3� AUTRES SYMBOLES DU DISPLAY
Sur le display, sont également affichés :
 Type d’installation
À travers le menu de programmation, il est possible de sélectionner le type d’installation
à laquelle est connecté l’équipement, ( « “4.9.8. Type d’installation” » ). Sur la partie
supérieure gauche du display, le type sélectionné est affiché.
 État des entrées numériques
Si les entrées numériques sont activées sur la partie inférieure gauche du display,
les icônes apparaissent, indiquant l’entrée numérique active.
