nétothermique ou un dispositif équivalent pour déconnecter l’équipement du réseau
d’alimentation. Le circuit d’alimentation et de mesure de tension doit être connecté avec un
câble d’une section minimum d’1 mm
2
.
La ligne du secondaire du transformateur de courant aura une section minimum de 2,5
mm
2
.
3.3. BORNES DE L’ÉQUIPEMENT
Tableau 2: Liste des bornes du CVM-C5
Bornes de l’équipement
1 : Alimentation auxiliaire
10: V
L3
, entrée de tension L3
2: Alimentation auxiliaire
11: N, neutre
3: SO+, sortie transistor
12: S
1
, entrée de courant L1
4: SO-, sortie transistor
13: S
2
, entrée de courant L1
5: Sans connecter
14: S
1
, entrée de courant L2
6: Entrée numérique
15: S
2
, entrée de courant L2
7: Entrée numérique
16: S
1
, entrée de courant L3
8: V
L1
, entrée de tension L1
17: S
2
, entrée de courant L3
9: V
L2
, entrée de tension L2
1
2
3
4
5
6
7
8
9
10 11
12 13 14
15 16 17
POWER SUPPLY
INPUT
S0+ S0-
OUTPUT
S1
S2
S1
S2
S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2

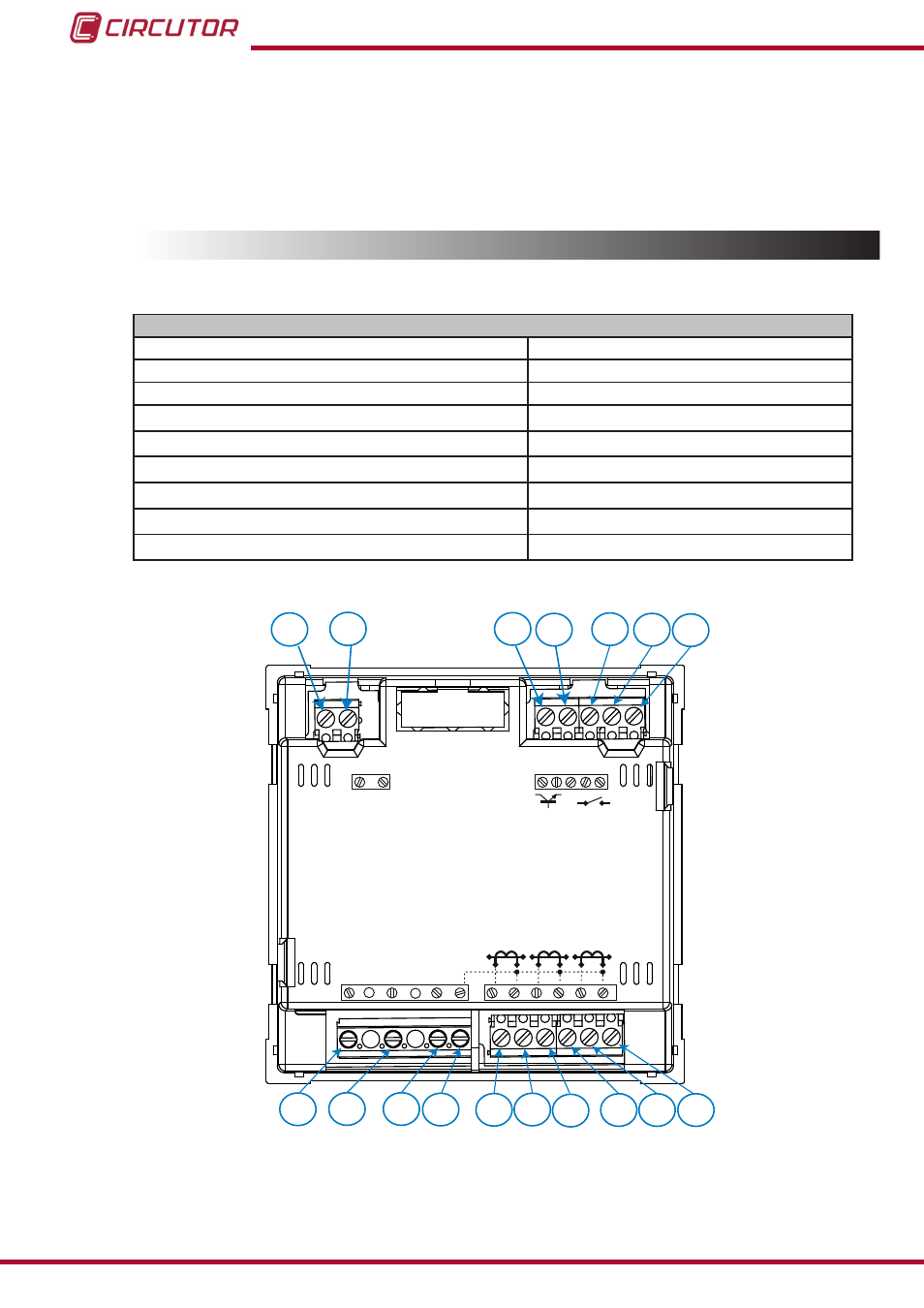

Figure 1 : Bornes du CVM-C5
